一、 概述：

本系列控制箱（台）是根据高压试验变压器独特的使用范围而设计生产的，其功能有：

A、合闸声光报警；

B、 计时声光报警；

C、电子式低压电流保护（箱式）；

D、高压电压直读；

E、 耐压试验时间自由设定（数显）；

F、 移动式结构（台式）

二、 工作原理：

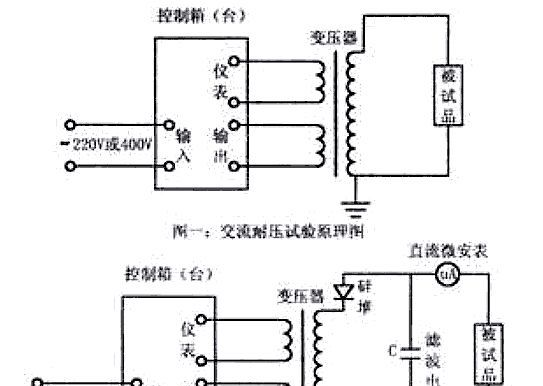

本系列控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），以获得所需要的试验高压电压值。其工作原理见图1：

图1：控制箱（台）工作原理

三、 结构（面板布置）：

图2：控制箱面板布置

1—电源插座 2—数显时间继电器

3—数显电流整定器 4—启动、停止、计时按钮

5—高压电压指示表 6—低压电流指示表

7—信号灯、报警闪光灯 8—接线柱

图3：控制台面板布置

1—信号灯、报警闪光灯 2—报警器出音孔

3—数字电流保护继电器 4—高压电压指示表

5—数显时间继电器 6—启动、停止、计时按钮

7—低压电流表

四、 技术参数、规格及选用配套

该控制箱（台）的容量是与调压器是与调压器的容量而标称，如果和试验变压器（短时30min以内工作制）配套工作，可根据中华人民共和国电力行业标准“DL474.4-92”之规定：P₀=0.75P选配。式中P₀—试验变压器容量；P—调压器容量。如用于电器工厂产品作批量试验，调压器容量应等于试验变压器容量，即：P₀=P。

控制箱（台）的技术参数如表1

五、 操作指南

在操作之前应根据不同被试品的容量、电压等级，先计算好工作电流，并调整电流保护器。其试验接线应参考本说明书中图1或试验变压器中相关的连接示意图，接地端应良好接地（以下视耐压试验为例）。

5—1、连接电源（箱式为插座式电源，台式为接线柱式电源），并将调压器手柄旋至零位处，零位开关闭合，零位指示灯（黄灯）亮，（也称调压器零位输出状态指示）；

5—2、按下启动按钮（绿色），接触器吸合，调压器受电，同时工作指示灯（红灯）亮，并发出警报声（警报声随调压器离开零位后，报警声光才能停止）；

5—3、顺时针缓慢均匀地旋转调压器手柄，并密切注视仪表读数，当升到所需高压电压值时，应停止旋转手炳，并及时按下计时按钮（黄色），此时，数显时间继电器顺计时显示时间（计时单位为“s”，秒），当到达设定的时间，控制箱（台）内发出声光报警，及时将调压器手柄反方向旋转，直至调压器回零为止，解除计时按钮，；

5—4、在升压或耐压试验过程中，如出现短路、闪络、击穿等过电流时，电流继电器保护跳闸，调压器自动断电，表示被试品不合格，此时应将调压器回零，切断电源，检查被试品。

六、 使用与维护

6—1、开箱验收时，应检查主控回路接线是否松动，调压器电刷是否接触良好；

6—2、长期不用时，使用前应用500V兆欧表测量绝缘电阻，其阻值不低于0.5MΩ；

6—3、电源电压应符合箱（台）铭牌上的输入电压值；

6—4、本箱（台）设有过电流保护，出厂已调整为额定电流的80%。用于小负载时，应根据被试品的额定容量电流重新设定；

6—5、使用完毕后，应关好箱（台）门盖，以保持箱（台）内部清洁。

七、 使用条件

7—1、环境温度：0—40℃；
7—2、海拔高度：＜1000m；

7—3、相对湿度：＜85%；

7—4、工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。
