供应波纹电阻器
| 价 格： | 面议 | |
| 型号/规格： | 波纹电阻器 | |
| 品牌/商标： | DSRIC | |
| 环保类别： | 无铅环保型 | |
| 产品主要用途： | | |
| 功率分类： | | |
| 精度类别： | | |
| 外形结构特征： | | |
| 引出线类型： | | |
| 包装形式： | |
波纹电阻器
1.产品特点：
■电阻丝为立式波纹状合金丝，有利于散热并减低寄生电感量
■电阻表面的绝缘涂料具有阻燃、耐高温的作用
■陶瓷管作为电阻丝骨架的同时，又具有散热器的功效
■不锈钢夹环固定，纵向引出，方便安装和引线
2．应用条件和环境
2.1典型应用条件：
■做为制动电阻保护变频器、伺服等不受电机再生电能的危害
■电力电子负载测试中做为阻性负载
■在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻
2.2使用环境条件：
■海拔高度不超过2000米
■运行环境温度-25℃～+45℃，空气相对湿度不大于85%（温度20℃）
■储存温度为-25℃～+55℃（应除去冷却液）
■周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体
■周围环境有良好的通风条件，如装在柜内，应加装通风设备
■安装场所应无严重震动、颠簸
■环境污染级别：泄露比应小于2.5cm/KV
3．技术特征和参数
3.1技术特征：
工作电压： 小于3KV
功率范围： 50W-3KW
阻值： 1Ω-1KΩ(±5%)
抗电强度： 引出端-地 2500VAC/50Hz/1分钟（漏电流小于10mA）
绝缘电阻： 引出端-地 1000VDC（绝缘电阻大于50MΩ）
防护等级： IP00
额定温升： 额定功率下375℃
温漂系数： 80-400ppm/℃
阻燃等级： UL 94V-2
产品执行标准： GB-5792
平均寿命： 超过100000小时
4．产品尺寸
外形尺寸表：
|
|
长 |
宽 |
高 |
长（安装） |
宽（安装） |
安装孔 |
接线端子 |
|
PRM-50W |
146 |
28 |
61 |
124 |
28 |
Φ6.5 |
M4.5 |
|
PRM-60W |
146 |
28 |
61 |
124 |
28 |
Φ6.5 |
M4.5 |
|
PRM-80W |
196 |
28 |
61 |
174 |
28 |
Φ6.5 |
M4.5 |
|
PRM-100W |
226 |
28 |
61 |
204 |
28 |
Φ6.5 |
M4.5 |
|
PRM-120W |
226 |
28 |
61 |
204 |
28 |
Φ6.5 |
M4.5 |
|
PRM-150W |
239 |
40 |
81 |
217 |
41 |
Φ8 |
M5.5 |
|
PRM-200W |
239 |
40 |
81 |
217 |
41 |
Φ8 |
M5.5 |
|
PRM-300W |
326 |
40 |
81 |
304 |
41 |
Φ8 |
M5.5 |
|
PRM-400W |
326 |
40 |
81 |
304 |
41 |
Φ8 |
M5.5 |
|
PRM-500W |
389 |
40 |
81 |
367 |
41 |
Φ8 |
M5.5 |
|
PRM-600W |
360 |
50 |
101 |
338 |
45 |
Φ8 |
M6 |
|
PRM-750W |
360 |
50 |
101 |
338 |
45 |
Φ8 |
M6 |
|
PRM-1000W |
350 |
60 |
119 |
325 |
60 |
Φ8.5 |
M6 |
|
PRM-1200W |
465 |
60 |
119 |
440 |
60 |
Φ8.5 |
M6 |
|
PRM-1500W |
465 |
60 |
119 |
440 |
60 |
Φ8.5 |
M6 |
|
PRM-2000W |
560 |
60 |
119 |
535 |
60 |
Φ8.5 |
M6 |
|
PRM-2500W |
650 |
60 |
119 |
625 |
60 |
Φ8.5 |
M6 |
|
PRM-3000W |
650 |
60 |
119 |
625 |
60 |
Φ8.5 |
M6 |
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 高礼
- 电话：021-51688746
- 传真：021-51687745
- 手机：13917915621
- QQ ：
供应铝壳电阻器
信息内容：铝壳电阻器1.产品特点：■美观大方的铝合金外壳，提高了防护等级■在对震动、气候、防护等要求较高的恶劣工况中尤其适用■采用耐高温、热膨胀系数小、高度绝缘、耐腐蚀的封接材料封装■高熔点、不易氧化、电阻率高的合金电阻丝，阻值可以做到更大 2．应用条件和环境2.1典型应用条件：■做为制动电阻保护变频器、伺服等不受电机再生电能的危害■电力电子负载测试中做为阻性负载■在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻2.2使用环境条件：■海拔高度不超过2000米■运行环境温度-25℃～+45℃，空气相对湿度不大于85%（温度20℃）■储存温度为-25℃～+55℃（应除去冷却液）■周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体■周围环境有良好的通风条件，如装在柜内，应加装通风设备■安装场所应无严重震动、颠簸■环境污染级别：泄露比应小于2.5cm/KV 3．技术特征和参数3.1技术特征：工作电压： 小于2KV功率范围： 50W-2KW阻值： 1Ω-10KΩ(±5%)抗电强度： 引出端-地 2500VAC/50Hz/1分钟（漏电流小于10mA）绝缘电阻： 引出端-地 1000VDC（绝缘电阻大于50MΩ）防护等级： IP32以上额定温升： 额定功率下375℃温漂系数： 40~400ppm/℃...

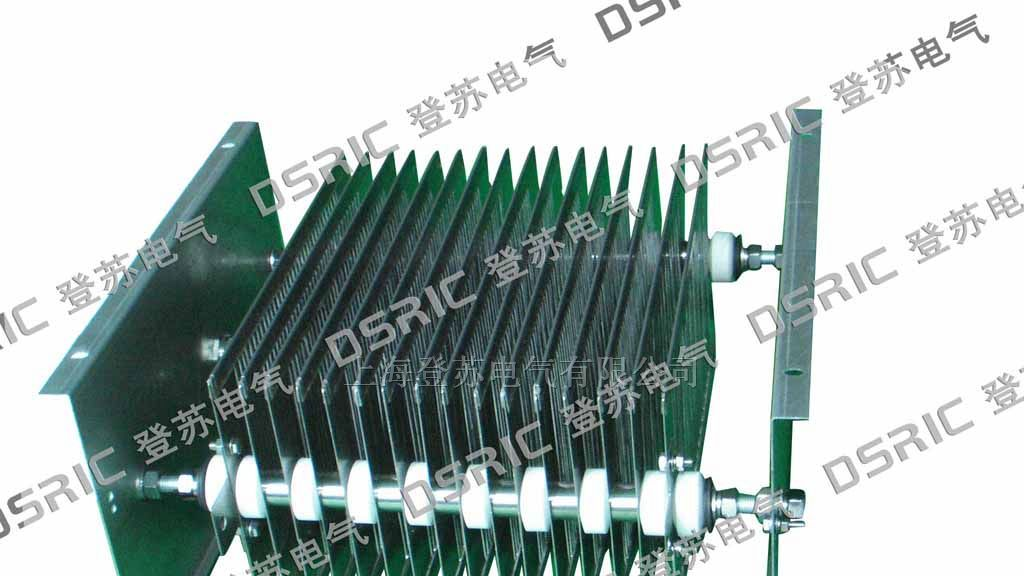

供应不锈钢电阻器
