LJ-2,LJ-4,LJ-7零序电流互感器
| 价 格： | 16000.00 |
应用范围:保护 种类:电流互感器 品牌:国产 型号:LJ-2,LJ-4,LJ-7 绕线形式:单层间绕式 安装方式:底板安装 额定电流:*（mA）
型号含义
dzsc/18/2694/18269480.jpg
产品用途
LJ-2、4、7型零序电流互感器系中性点非有效接地的电力系统中，当出现剩余（零序）电流时，与信号装置或继电保护装置配合使用，从而实现系统的剩余电流或接地保护监测之用。。
结构简介
LJ-2、4、7型零序电流互感器的铁芯采用优质冷轧取向硅钢带卷绕成环形铁芯，并经过严格的热处理，铁芯上绕有二次绕组。铁芯和绕组经过绝缘处理后，装于夹件上，夹件上有二次接线座及安装孔，供安装使用。用户三相电缆穿越铁芯窗口作为一次绕组。
使用条件
本互感器仅适用于户内装置，其安装地点应符合下列规定：
1、环境温度：+40℃，-10℃，日平均气温不超过+30℃；
2、海拔高度：不超过1000m；
3、大气条件：大气中无严重影响互感器绝缘的气体、蒸汽、灰尘及腐蚀性和爆炸性介质；
4、安装场所就无剧烈震动和颠簸。
技术参数
1、本系列互感器与DD11/60型继电器配合使用，二次负荷阻抗为10Ω（含连接导线电阻）；
2、其它技术参数见表1。
| 型号 | 可穿三相 电缆根数 | 二次回路 | 一次回路 灵敏度(A) | ||
| 二次负荷(Ω) | 额定电流(A) | ||||
| LJ- | 2 | 1-2 | 10 | 0.03-0.06 | 1-3 |
| 4 | 3-4 | 10 | 0.03-0.06 | 1-3 | |
| 7 | 5-7 | 10 | 0.03-0.06 | 1-8 | |
注：表中所指的电缆，其外径为φ50mm以下。
安装
1、互感器的底部有四个安装孔供固定产品用：
2、LJ-2、4、7互感器的外形及安装尺寸见下图及表2。
| 型号 | d | D | A | B | h | H | 重量(kg) |
| LJ-2 | 118 | 230 | 150 | 200 | 195 | 308 | 21 |
| LJ-4 | 143 | 280 | 220 | 280 | 217 | 355 | 29.5 |
| LJ-7 | 198 | 310 | 220 | 300 | 235 | 388 | 30 |
dzsc/18/2694/18269480.jpg
1、额定短时热电流KA
2、额定电流比A
3、准确级及其准确级组合
4、各准确级相应的额定输出VA
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 章鹏宇
- 电话：21-61374171
- 传真：21-61374171
- 手机：
- QQ ：

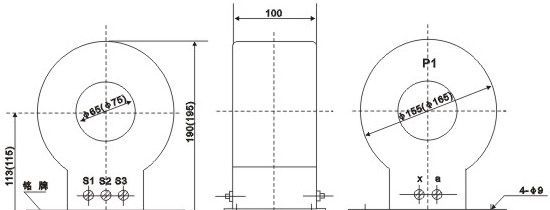

LJZ-φ65,LJZ-φ75零序电流互感器
