供应DWQZ系列电涡流传感器(图)

价格：

0.01

详细介绍
企业详情

型号:DWQZ 输出信号:膺数字型种类:电学

DWQZ系列电涡流传感器

DWQZi系列防爆电涡流传感器

dzsc/18/2693/18269378.jpg
　　电涡流传感器是一种非接触式的线性化测量工具。具有长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响等优点，因此广泛应用于电力、石油、化工、冶金等行业对汽轮机、水轮机、鼓风机、压缩机、齿轮箱、大型冷却泵等大型旋转机械的动态和静态非接触式位移测量。
　　列如：径向和轴向的轴位移、胀差、轴偏心、轴振动、键相、转速为满足各种测量方案的需要，我们提供了多种规格的电涡流传感器，如按探头规格（直径）区分则可分为DWQZΦ8ｍｍ、DWQZΦ11ｍｍ、DWQZΦ25ｍｍ三种规格，如果按系统电缆总长（探头电缆长度＋延伸电缆长度）区分则可分为5ｍ和9ｍ两种类型。

DWQZ型系列电涡流传感器由DWQZ探头、DWQZ延伸电缆、DWQZ前置器三部份组成。
dzsc/18/2693/18269378.jpgDWQZ系列探头
　　探头由电感、保护罩、不锈钢壳体、高频电缆、高频接头等组成，根据不同的测量范围，可以选用不同直径规格（如：Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ）的探头；根据不同的安装要求，可以选用不同安装方式（如：正装、反装、无螺纹）和1ｍ或0.5ｍ电缆长度的探头。
DWQZ系列延伸电缆
　　延伸电缆的两端都安装有SMA自锁插头，其中一头配备了防油保护套，专用于保护自锁插头不受油污介质污染，以提高系统可靠性。延伸电缆长度可分为4ｍ、4.5ｍ、8ｍ、8.5ｍ四种。
DWQZ系列前置器
　　前置器是系统的核心部分，它包括了整个传感器系统的振荡、线性检波、滤波、线性补偿、放大等电路，与延伸电缆、探头一起构成各种规格的DWQZ型电涡流传感器。拫据配用探头的直径规格，DWQZ前置器分为Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ三种规格，根据系统电缆总长（探头电缆长度＋延伸电缆长度），每种规格又分为5ｍ、9ｍ二种类型。

DWQZ系列电涡流传感器主要技术参数：

传感器型号		DWQZ Φ8 mm （ DWQZi Φ8 mm ）	DWQZ Φ11 mm （ DWQZi Φ11 mm ）		DWQZ Φ25 mm （ DWQZi Φ25 mm ）
探头直径（ mm ）		8	11		27.1
静态线性范围（ mm ）		2	4		12.7
静态灵敏度（ V/mm ） ≤1.0%		8	4		0.8
静态幅值线性度		±2.0%			±5.0%
动态幅值线性度		±10%
静态零值误差		0.5%
静态幅值稳定度		0.5%
动态参考灵敏度误差		3.0%
静态幅值重复性		1.0%
频率响应		0 ～ 5KHz(0.5dB)
系统温漂		0.1%
测量范围中点间隙（ mm ） ±5%		1.8	3	9
测量范围中点电压（ V ） ±5%		-10	-10	-7.08
被测物材料、形状		金属材料 , 基准材料为 45 ＃钢，轴 , 平面 , 轴上测量盘
轴的直径不小于（ mm ）		80	——	——
测量盘直径不小于（ mm ）		18	30	70
电源电压（ V ）		-20~26Vdc
功耗（ mA ）		12	12	15
输出负载		10KΩ
标定时环境温度		（ 20±5 ） ℃
存储温度	前置器	-35 ℃ ~ +100 ℃
	探头	-40 ℃ ~ +177 ℃
	电缆	-40 ℃ ~ +177 ℃
使用温度	前置器	-30 ℃ ~ +70 ℃
	探头	-40 ℃ ~ +150 ℃
	电缆	-40 ℃ ~ +150 ℃
系统总重 ( 标准配置 )		500g±3%			700g±3%
系统电缆总长 ±10%		5 ｍ或 9 ｍ
延伸电缆长度 ±5%		4 ｍ、 4.5 ｍ、 8 ｍ、 8.5 ｍ
探头电缆长度 ±5%		1 ｍ、 0.5 ｍ
相对湿度 ( 具有接头保护时，无浸水 )		100%冷凝
海拔高度限制		<2000m
正常工作环境		无强磁场、无腐蚀性汽液体、无强振源
危险工作环境（ DWQZi 系列）		Ⅱ A~ Ⅱ C 级、 T2~T5 组爆炸性气体混合物的０区、１区、 2 区危险场所
外壳防护等级		不低于 IP20
传感器外壳表面温度		不得超过 135 ℃。
绝缘电阻		＞ 500M Ω
绝缘强度		＞ 500V

威海变频器技术服务有限公司

公司信息未核实

所属城市：山东威海
[联系时请说明来自维库仪器仪表网]
联系人： 高先生
电话：0631-5000001
传真：0631-5000001
手机：
QQ ：

公司相关产品

供应TRLV-8振动传感器(图)

信息内容：

TRLV-8 灵敏度 200mv/cm/s TRLV-8 TRLV-9 TRLV-10 MLI-2001 全新原装产品，大量现货,并提供相关技术服务，需要请联系高先生TRLV-8型振动速度传感器主要用于火力发电、冶金、钢铁、石油、化工等行业的大型转动机组的长期振动监测。主要指标：频率响应 10Hz～100Hz（-3dB）通用型；5Hz～1000Hz（-3dB）垂直、水平型灵敏度 20mV/mm/s±5% 幅值线性度＜3% 使用温度 -30～120℃-30～200℃ 可测位移 1mm（单峰值）外型尺寸 Φ35×70m联系人：高先生 13869080327

详细内容>>

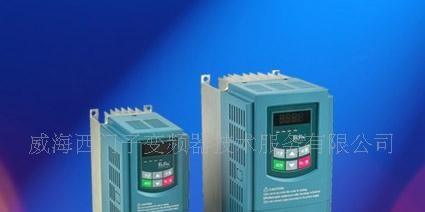

供应HFINVERTER变频器(图)
