供应磁棒电感 数字分配器电感
| 价 格： | 面议 |
应用范围:振荡 种类:磁棒电感 品牌:国产 型号:R0310/0410/0415/0420/0520/0525/0615/0630 封装形式:插件电感 绕线形式:单层密绕式 导磁体性质:磁芯 磁芯形状:柱形 工作频率:低频 安装方式:卧式 品质因数Q:9.5 电感量:0.015（mH） 额定电流:0.50（mA）
常用磁棒电感线圈特性表
| ||||||||||||||
| 产品品名 Part No
| 电感值(uH)
| 直流阻值DCR (OHM )MAX
| 额定电流(AMP) MAX
| 自共振频率率SRF(MHz) MIN
| 线 径 (mm)
| 圈数
| 净重 (g/pcs)
|
| |||||
| R0205-1R0K
| 1.0
| 0.040
| 0.56
| 200
| 0.3
| 11.5
| 0.150
|
| |||||
| R0205-1R2K
| 1.2
| 0.040
| 0.56
| 180
| 0.3
| 12.5
| 0.165
|
| |||||
| R0310-1R8K
| 1.8
| 0.026
| 1.90
| 160
| 0.55
| 11.5
| 0.70
|
| |||||
| R0310-2R2K
| 2.2
| 0.028
| 1.57
| 150
| 0.5
| 13.5
| 0.714
|
| |||||
| R0310-2R7K
| 2.7
| 0.030
| 1.57
| 140
| 0.5
| 15.5
| 0.729
|
| |||||
| R0310-3R3K
| 3.3
| 0.035
| 1.27
| 135
| 0.45
| 17.5
| 0.686
|
| |||||
| R0310-3R9K
| 3.9
| 0.050
| 1.00
| 110
| 0.4
| 18.5
| 0.634
|
| |||||
| R0310-4R7K
| 4.7
| 0.070
| 0.76
| 90
| 0.35
| 19.5
| 0.575
|
| |||||
| R0415-4R7K
| 4.7
| 0.024
| 2.26
| 90
| 0.6
| 17.5
| 1.60
|
| |||||
| R0415-5R6K
| 5.6
| 0.030
| 1.90
| 80
| 0.55
| 18.5
| 1.40
|
| |||||
| R0415-6R8K
| 6.8
| 0.040
| 1.57
| 80
| 0.5
| 18.5
| 1.40
|
| |||||
| R0415-8R2K
| 8.2
| 0.060
| 1.27
| 80
| 0.45
| 21.5
| 1.32
|
| |||||
| R0415-100K
| 10
| 0.080
| 1.00
| 70
| 0.4
| 24.5
| 1.20
|
| |||||
| R0520-100K
| 10
| 0.040
| 2.65
| 60
| 0.65
| 22.5
| 3.10
|
| |||||
| R0520-120K
| 12
| 0.044
| 2.26
| 55
| 0.6
| 23.5
| 2.98
|
| |||||
| R0520-150K
| 15
| 0.060
| 1.90
| 45
| 0.55
| 27.5
| 2.97
|
| |||||
| R0520-180K
| 18
| 0.080
| 1.57
| 40
| 0.5
| 29.5
| 2.87
|
| |||||
| R0520-220K
| 22
| 0.100
| 1.27
| 38
| 0.45
| 32.5
| 2.73
|
| |||||
| R0520-270K
| 27
| 0.150
| 1.00
| 36
| 0.4
| 36.5
| 2.63
|
| |||||
| R0630-4R7K
| 4.7
| 0.005
| 16.08
| 85
| 1.6
| 12.5
| 10.2
|
| |||||
| R0630-5R6K
| 5.6
| 0.005
| 16.08
| 80
| 1.6
| 14.5
| 11.0
|
| |||||
| R0630-6R8K
| 6.8
| 0.008
| 10.61
| 75
| 1.3
| 15.5
| 8.68
|
| |||||
| R0630-8R2K
| 8.2
| 0.009
| 9.04
| 67
| 1.2
| 16.5
| 8.35
|
| |||||
| R0630-100K
| 10
| 0.010
| 9.04
| 64
| 1.2
| 19.5
| 8.80
|
| |||||
| R0630-120K
| 12
| 0.018
| 6.28
| 57
| 1.0
| 20.5
| 7.43
|
| |||||
| R0630-150K
| 15
| 0.023
| 5.08
| 53
| 0.9
| 23.5
| 7.23
|
| |||||
| R0630-180K
| 18
| 0.030
| 4.02
| 49
| 0.8
| 24.5
| 6.70
|
| |||||
| R0630-220K
| 22
| 0.045
| 3.07
| 44
| 0.7
| 27.5
| 6.24
|
| |||||
| R0630-270K
| 27
| 0.050
| 3.07
| 42
| 0.7
| 31.5
| 6.40
|
| |||||
| R0630-330K
| 33
| 0.060
| 2.65
| 36
| 0.65
| 35.5
| 6.53
|
| |||||
| R0630-390K
| 39
| 0.080
| 2.26
| 34
| 0.6
| 40.5
| 6.23
|
| |||||
| R0630-470K
| 47
| 0.11
| 1.90
| 32
| 0.55
| 44.5
| 6.22
|
| |||||
| R0630-560K
| 56
| 0.14
| 1.57
| 30
| 0.5
| 46.5
| 5.80
|
| |||||
|
|
| ||||||||||||
| 产品品名 Part No
| 电感值(uH)
| 额定电流(AMP) MAX
| 直流阻值(OHM) MAX
| 自共振频率SRF(MHz) MIN
| 瞬间容许电流(AMP)
|
| |||||||
| R0820-5R0N-3A
| 5.0
| 3.0
| 0.015
| 40
| 19
|
| |||||||
| R1025-100N-3A
| 10
| 3.0
| 0.081
| 25
| 17
|
| |||||||
| R0820-270N-3A
| 27
| 3.0
| 0.035
| 8
| 15
|
| |||||||
| R0525-500N-3A
| 50
| 3.0
| 0.050
| 5
| 12
|
| |||||||
| R0828-101N-3A
| 100
| 3.0
| 0.065
| 2.5
| 8
|
| |||||||
| R0832-151N-3A
| 150
| 3.0
| 0.075
| 2
| 5
|
| |||||||
| R0840-251N-3A
| 250
| 3.0
| 0.090
| 1
| 3
|
| |||||||
| R1020-5R0N-5A
| 5.0
| 5.0
| 0.012
| 30
| 20
|
| |||||||
| R0828-100N-5A
| 10
| 5.0
| 0.015
| 20
| 18
|
| |||||||
| R0820-270N-5A
| 27
| 5.0
| 0.025
| 7
| 15
|
| |||||||
| R1025-500N-5A
| 50
| 5.0
| 0.030
| 4
| 10
|
| |||||||
| R0828-680N-5A
| 68
| 5.0
| 0.035
| 3.5
| 9
|
| |||||||
| R1032-101N-5A
| 100
| 5.0
| 0.050
| 2.5
| 7
|
| |||||||
| R1040-151N-5A
| 150
| 5.0
| 0.060
| 2
| 5
|
| |||||||
| R1025-5R0N-10A
| 5.0
| 10
| 0.010
| 30
| 19
|
| |||||||
| R1032-100N-10A
| 10
| 10
| 0.012
| 20
| 17
|
| |||||||
| R0825-270N-10A
| 27
| 10
| 0.018
| 7
| 15
|
| |||||||
| R0832-500N-10A
| 50
| 10
| 0.025
| 4
| 9
|
| |||||||
| R1032-680N-10A
| 68
| 10
| 0.027
| 3.5
| 8
|
| |||||||
| R1040-101N-10A
| 100
| 10
| 0.030
| 2.5
| 6
|
| |||||||
| R1032-5R0N-15A
| 5.0
| 15
| 0.008
| 30
| 20
|
| |||||||
| R1040-100N-15A
| 10
| 15
| 0.010
| 20
| 17
|
| |||||||
| R0828-270N-15A
| 27
| 15
| 0.015
| 7
| 14
|
| |||||||
| R1035-500N-15A
| 50
| 15
| 0.020
| 4
| 9
|
| |||||||
| R0840-251N-3A
| 250
| 3.0
| 0.090
| 1
| 3
|
| |||||||
备注：
1、电感量公差范围：J+5%； K+10%；L+15%；M+20%，客户可根据自身条件选择电感公差范围！
2、如果超出以上标准规格要求的，也可以根据客户的需要定制生产！
- 所属城市：广东 珠海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王皓
- 电话：0756-3806076
- 传真：0756-3806076
- 手机：
- QQ ：
供应珠海、深圳、东莞优质环形电感扼流线圈
信息内容：应用范围:滤波 种类:电感线圈 品牌:国产 型号:3726/4426/5026/6826 封装形式:插件电感 绕线形式:多层平绕式 导磁体性质:铁芯 磁芯形状:环形 工作频率:中频 安装方式:立式 骨架材料:胶木 品质因数Q:50 电感量:0.3（mH） 额定电流:1000（mA） 分布电容:1（F）常用环型线圈电感尺寸表 型号 外径D(Max) 高度H(Max) 脚长A(Max) 间隙B(Max) 额定电流A 电感量uH 2026 8.0mm 4.5mm 25.0mm 1.5mm 0.1-0.5A 5uH-27uH 3026 12.0mm 7.0mm 25.0mm 1.5mm 0.5-2.0A 10uH-14uH 5026 18.0mm 10.0mm 25.0mm 1.5mm 1.0-3.0A 20uH-68uH 6826 24.0mm 10.5mm 25.0mm 1.5mm 1.0-5.0A 25uH-500uH 8026 26.5mm 11.5mm 25.0mm 2.0mm 3.0-5.0A 50uH-960uH 10626 36.0mm 19.5mm 25.0mm 2.5mm 2.0-10.0A 30uH-850uH 13026 42.0mm 21.5mm 25.0mm 2.5mm 2.0-10.0A 30uH-950uH 珠海、深圳、东莞优质环形电感扼流线圈 dzsc/18/2655/18265509.jpg备注：1、电感量公差范围：J+5%； K+10%；L+15%；M+20%，客户可根据自身条件选择电感公差范围！ 2、如果超出以上标准规格要求的，也可以根据客户的需要定制生产！特征:广泛应用于电源转换和线路滤波。铁粉芯磁环，性能稳定，成本低，电流大。体积由小到大，...
供应珠海大电流贴片功率电感器

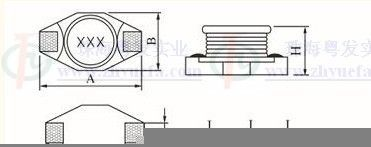

信息内容：应用范围:阻流 种类:固定电感 品牌:国产 型号:1608/3310/3316/3340/5022 封装形式:贴片电感 绕线形式:多层蜂房绕式 导磁体性质:铁氧体磁芯 磁芯形状:工字形 工作频率:中频 安装方式:贴片式 骨架材料:塑料 品质因数Q:50 电感量:0.001-1（mH） 额定电流:100-20000（mA） 分布电容:1（F） 珠海大电流贴片功率电感特性及应用 特征：非屏蔽功率电感器，适用于扼流产品，低截面，有效应用于间隔设备，低电阻，高能量存储，遵循RoHS指令，支持无铅焊接。应用：广泛应用于便携式笔记本电脑，电源设备，升降压转换，数字摄像机，扫描仪，光驱，DVD等。 外型尺寸(单位：mm)dzsc/18/2663/18266328.jpg 电气性能 型号A(max)B(max)H(max)D(Ref)ERef)FRef)NRef)IJSPF16086.604.452.924.321.271.023.651.44.06SPF331012.959.403.507.622.542.542.792.927.37SPF331612.959.405.217.622.542.542.792.927.37SPF334012.959.4011.437.622.542.452.792.927.37SPF502218.5415.247.1112.702.452.452.792.9212.45PART NO.L (µH)L TESTDCR (Ω)IDC (A)INDUCTANCEFREQUENCYMAXMAXSPF5022-1R0M1100 KHZ0.00920.0SPF5022-2R2M2.2100 KHZ0.01416.0SPF5022-3R3M3100 KHZ0.01814.0SPF5022-5R...
