供应矩形交流电流互感器
| 价 格： | 面议 |
品牌:BingZi 型号:TAR3046 测量范围:0-400（A） 额定电流:400（A） 安装方式:引线输出安装 应用范围:测量 种类:电流互感器
TAR3046系列矩形交流电流互感器
LI007V1/2008
一、特点：
1．直接固定在6.5×32扁排式母线上；
2．全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠
二、使用环境条件：
1．环境温度：-55℃~+85℃；
2．相对湿度：温度为40℃时不大于90%；
3．大气压力：860~1060mbar(约为650~800mmHg)。
三、工作频率范围：20Hz~1kHz。
四、绝缘耐热等级：F级(155℃)。
五、安全特性：
1．绝缘电阻：常态时大于1000MΩ；
2．抗电强度：可承受工频6000VHz/1分钟；
3．阻燃性：符合UL94-Vo级。
六、外形图、安装尺寸和线圈图：
http://bimg.c.aliimg.com/img/product/33/98/68/33986849.jpg七、性能参数：按下图所示应用性能参数见下表。
http://bimg.c.aliimg.com/img/product/33/98/59/33985992.jpg产品型号 | 额定 输入电流 | 额定 输出电流 | 额定 采样电阻 | 额定 采样电压 | 相移 | 非线性度 | 线性范围 | 耐压 |
TAR3046-01 | 400A | 100mA | 80Ω | 8V | ≤30’ | ≤0.5% | ≥3倍额定 | ≥6kV |
TAR3046-02 | 400A | 200mA | 20Ω | 4V | ≤30’ | ≤0.5% |
● 说明：
a．实际应用中，采样电阻应小于或等于上表给出的额定值，这样会改善非线性度和相移。
b．若用户需要的变流比与上述不同，可按用户要求订制。
八、注意事项：
1．电流互感器初级应串联于被测电流回路中，次级应近似工作于短路状态。
2．电流互感器次级电路不允许开路，所以请不要装熔断器。
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 沈健康
- 电话：10-57589000
- 传真：10-57589000
- 手机：
- QQ ：
供应低压系统(AC660V)专用盒式电流互感器
信息内容：TA4252系列立式穿芯盒式交流电流互感器LI052V2/2007一、特点：1．立式穿芯，安装方式灵活，既可固定于母线上，又可固定在底板上；2．可配用多种型式的母线，如扁排式、圆形母线或电缆线；3．输出端子为螺丝，紧固压线式标准端子，便于在工程现场接线；4．盒式结构，塑壳封闭，外形美观。 二、使用环境条件：1．环境温度：-55℃~ 85℃；2．相对湿度：温度为40℃时不大于90%；3．大气压力：860~1060mbar(约为650~800mmHg)。 三、工作频率范围：20Hz~1kHz。 四、绝缘耐热等级：A级(105℃)。 五、安全特性1．绝缘电阻：常态时大于1000MΩ；2．抗电强度：可承受工频4000V50Hz/1分钟；3．阻燃性：符合UL94-Vo级。 重量：25g"
批量供应霍尔电流传感器

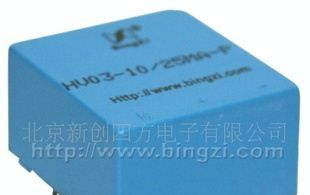

信息内容：HV03-10/25mA-P电流型电压传感器 一、概述 HV03-10/25mA-P系列是一款印制电路板焊接安装方式的电流型电压传感器，利用霍尔效应，采用磁补偿原理。用于测试直流、交流、脉动电压。典型应用于：直流变频调速；伺服电机牵引；直流电机牵引的静态转换；不间断电源(UPS)；开关电源(SMPS)；电焊机电源。 二、技术要求 型号 技术参数 HV03-10/25mA-P额定输入电流IIN10mA额定输入电压VPN10～500V测量范围0～14mA额定输出电流IOUT25mA额定输出采样电压≤5V负载电阻≤ 200Ω工作电压±15V DC(±5%)转换率2500:1000角差≤50’线性度±0.2%带宽DC～150kHz绝缘耐压2.5kV有效值/50Hz/1分钟响应时间小于40µS 三、使用要求： 1．工作温度范围：0℃～ 65℃； 2．环境储存温度：-20℃～ 75℃； 3．相对湿度：温度为40℃时不大于90%； 4．大气压力：860～1060mbar (约为650～800mmHg)。 四、使用方法 1．在Vp被应用在端子 HT上时，Is是正向。 2．在原边串联一电阻调节输入的电流保持在额定范围内。 3．副边连接： 端：电源电压 15V M端：测量 -端：电源电压-15V 例如：被测电压Vp=250V 1．...
