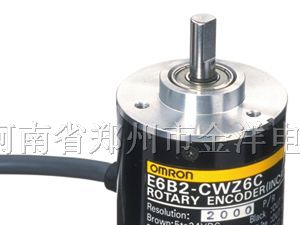

一、欧姆龙编码器 E6B2-CWZ6C 600P/R的简介

品牌	分类	系列	电源电压	分辨率	接线方式	控制输出	外径	轴径
欧姆龙编码器	增量式	E6B2-CWZ6C	DC 5-24V	600P/R	导线引出型（2m）	NPN集电极开路输出	40mm	6mm

〈应用〉一般用途工厂自动化（FA）。纺织机械，润滑机械，自动机械，注塑机，切割机，印刷机和包装机。

产品介绍：
φ40的通用型
■对应电源电压DC5～24V
(集电极开路输出型)
■外径φ40备有2000P/R的分辨率
■具备使Z相对简单化的原点位置显示功能
■实现轴负重、径向30N、推力向20N
■附有逆接、负荷短路保护回路，改善了可靠性
(也备有线性驱动输出)

二、欧姆龙编码器 E6B2-CWZ6C 600P/R的产品规格

型号			E6B2-CWZ6C
电源电压			DC5V—5%～24V+15% 脉冲(p-p)5%以下
消耗电流 *1			70mA以下
分辨率(脉冲/旋转)			600P/R
输出相			A、B、Z相
输出位相差			A相、B相的位相差90±45℃(1/4±1/8T)
输出方式			NPN集电极开路输出
输出容量			外加电压：DC30V以下 同步电流：35mA以下 残留电压：0.4V以下 (同步电流35mA时)
响应频率 * 3			100kHz
输出上升 下降时间			1μs以下 控制输出电压：5V 负载电阻1kΩ 导线长：2m
起动转矩			0.9mN·m以下
惯性力矩			1×10-6kg·m2以下(600脉冲/旋转以下：3×10-7kg·m2以下)
轴允许力		径向	30N
		轴向	20N
允许旋转数			6,000r/min
保护回路			负载短路保护、电源逆接线保护
环境温度范围			动作时： -10～+70℃、保存时：-25～+85℃(不结冰)
环境湿度范围			动作时、保存时：各35～85%RH(不结露)
绝缘电阻			20MΩ以上（DC500V兆欧表） 充电部整体与外壳间
耐电压			AC500V 50/60Hz 1min 充电部整体与外壳间
振动(耐久)			10～500Hz 复振幅2mm或150m/s2 X、Y、Z各方向 1扫描 11min 3扫描
冲击(耐久)			1,000m/s2 X、Y、Z各方向 3次
保护构造			IEC规格 IP50
连接方式			IEC规格 IP64 （JEM规格 IP64f 防滴·防油）* 4
材质	外壳		亚铅合金
	本体		铝
	轴		SUS420J2
质量(包装状态)			约100g
附件			耦合器（连轴器）、六角扳手、使用说明书

*1. 接通电源时，流过约有9A的冲流。（时间：约0.3ms）
*2. 所谓线性驱动输出就是根据RS-422A的数据输送回路、可通过双股绞合线寻线进行长距离输送。
(内置AM26LS31相当品)
*3. 电的应答转速根据分辨率以及应答频率规定。

三、欧姆龙编码器 E6B2-CWZ6C 600P/R的安装说明

四、欧姆龙编码器 E6B2-CWZ6C 600P/R的输出电路型式

通过使用在编码器输出侧的NPN晶体管，将晶体管的发射极引出端子连接O[V]， 打开集电极与 +Vcc 的端子并用它作为输出端子。当编码器和集电极的电压不一致时，推荐使用。
