供应交流陶瓷电容器

价 格： 面议

品牌:HTCC 型号:交流陶瓷电容器Y2 介质材料:陶瓷(瓷介) 应用范围:中和 外形:圆片形 功率特性:中功率 频率特性:低频 调节方式:固定 引线类型:径向引出线 允许偏差:±20（%） 耐压值:2000（V） 标称容量:100PF~4700PF 损耗:2.5% 额定电压:250VAC（V）

商品描述：

  • 使用溫度範圍 Operating Temperature range ： -25 ℃ ~ 85 ℃
  • 溫度系數 Temperature Coefficient ： Y5P (B) ± 10%(Max) Y5U(E) + 20 - 55% (Max) Y5V (FY) + 30 –80% (Max)
  • 電容量 Capacitance Range ： 100 PF to 1000PF (X1 Y2) 100 PF to 4700PF (X1 Y1) Capacitance Tolerance ： K( ± 10%) Y5P (B) M( ± 20%) Y5P(B) Y5U (E) Y5V(FY)
  • 額定電壓 Rated Voltage ： 125VAC 250VAC UL CSA 250V AC UL CSA SEMKO DEMKO VDE (0565-1) 400V AC SEMKO SEV VDE (0560-2) CCEE
  • 消逸因素 Dissipation Factor (tan δ ) ： Y5P(B)2.5% Max at 20 ℃ and 1KHz ， 1 ± 0.2Vrms Y5U(E)2.5% Max at 20 ℃ and 1KHz ， 1 ± 0.2Vrms Y5V(FY)3.0% Max at 20 ℃ and 1KHz ， 1 ± 0.2Vrms
  • 絕緣電阻 Insulation Resistance ： 1000M Ω ， at 50V DC for 1minute Dielectric Strength ： 2600V AC for 1 minute (X1 Y2) 4000V AC for 1 minute (X1 Y1)

額定交流電壓 125V/250V/400V (Y2)

Part Number

Temp

Char

Cap Value

( PF)

CAP

TOL

DIMENSIONS(MM)

d

± 0.02

D(max)

F( ± 10%)

T(max)

CY08B101KAC400

Y5P

± 10%

( B)

100pF

K

± 10%

8

7.5

6.0

0.6

CY08B151KAC400

150pF

8

7.5

6.0

CY08B221KAC400

220pF

8

7.5

6.0

CY08B331KAC400

330pF

8

7.5

6.0

CY08B471KAC400

470pF

8

7.5

6.0

CY10B681KAC400

680pF

10

7.5

6.0

CY12B102KAC400

1000pF

12

7.5

6.0

CY10FY102MAC400

Y5V

＋ 30%~80%

(FY)

1000pF

M

± 20%

10

7.5

6.0

CY10FY152MAC400

1500pF

10

7.5

6.0

CY12FY222MAC400

2200pF

12

7.5

6.0

CY14FY272MAC400

2700pF

14

10

6.0

CY16FY332MAC400

3300pF

16

10

6.0

CY16FY472MAC400

4700pF

16

10

6.0

CY18FY103MAC400

10000pF

18

10

6.0

額定交流電壓 250V/400V (ACT4K)Y1

Part Number

Temp

Char

Cap Value

(pF)

CAP

TOL

Dimension(MM)

d

± 0.02

D(max)

F( ± 10%)

T(max)

CY08B101KACT4K

Y5P

± 10%

(B)

100pF

K

± 10%

8

7.5

6.0

0.6

CY08B151KACT4K

150pF

8

7.5

6.0

CY08B221KACT4K

220pF

8

7.5

6.0

CY08B331KACT4K

330pF

8

7.5

6.0

CY08B471KACT4K

470pF

8

7.5

6.0

CY10B681KACT4K

680pF

10

7.5

6.0

CY12B102KACT4K

1000pF

12

7.5

6.0

CY10E02MACT4K

Y5U

Y5V

＋ 30%~80%

(E)

(FY)

1000pF

M

± 20%

10

7.5

6.0

CY10E152MACT4K

1500pF

10

7.5

6.0

CY12E222MACT4K

2200pF

12

7.5

6.0

CY14E272MACT4K

2700pF

14

10

6.0

CY14E332MACT4K

3300pF

14

10

6.0

CY16E472MACT4K

4700pF

16

10

6.0


Y电 容 認 證 標 准 文 件 及 編 號
APPROVAL,STANDARED AND FILE Number

SAFETY
Drgfninaton

STANDARD
NO

TYPE

FILE NO

CLASS & W.V

CAP.VALUES
(PF)

Approvecl
Monogrom

UL

UL 1414

CY

E199069

250V AC

100~10000

USA

CY

250V AC

100~4700

美國

CSA

C2221-01

CY

LR114796-3

250V AC

100~10000

Canada

C22.2NO1-98

CY

250V AC

100~4700

加拿大

VDE

EN132400

CY

40008912

X1 400V AC Y2 250V AC

100~10000

Germany

IEC60384 2nd

CY

X1 Y1 400V AC

100~4700

德國

SEV

EN132400

CY

99-.770556.01

X1 400V AC Y2 250 AC

100~10000

Switzerland

IEC6038414

CY

01.0942

Y1 400V AC

100~4700

瑞士

SEMKO

EN132400

CY

9948037101
-02

X1 400V AC Y2 250V AC

100~10000

Sweden

IEC384-14 2nd

CY

45190101

Y1 400V AC

100~4700

瑞典

DEMKO

EN132401

CY

99-03639

X1 400V AC Y2 250V AC

100~10000

Denmark

CY

309197-01

Y1 400V AC

100~4700

丹麥

FIMKO

EN132401

CY

F114041

X1 400V AC Y2 250V AC

100~10000

Finland

IEC384-14 3nd

CY

F114041A1

Y1 400V AC

100~4700

芬蘭

NEMKO

EN132401

CY

P99100679

X1 400V AC Y2 250V AC

100~10000

Norway

IEC384-14 3nd

CY

199851266

Y1 400V AC

100~4700

挪威

CE

EN132400

CY

199926136

X1 400V AC Y2 250V AC

100~10000

Nemke

CY

Y1 400V AC

100~4700

歐盟

CQC

GB/T14472-1998

CY

CQC03000005
798

Y2 250V AC

100~10000

China

CY

Y1 400V AC

100~4700

中国

东莞市弘灯电子有限公司
公司信息未核实
  • 所属城市：广东 东莞
  • [联系时请说明来自维库仪器仪表网]
  • 联系人： 李小梅
  • 电话：0769-22474078
  • 传真：0769-22474078
  • 手机：
  • QQ ：
公司相关产品

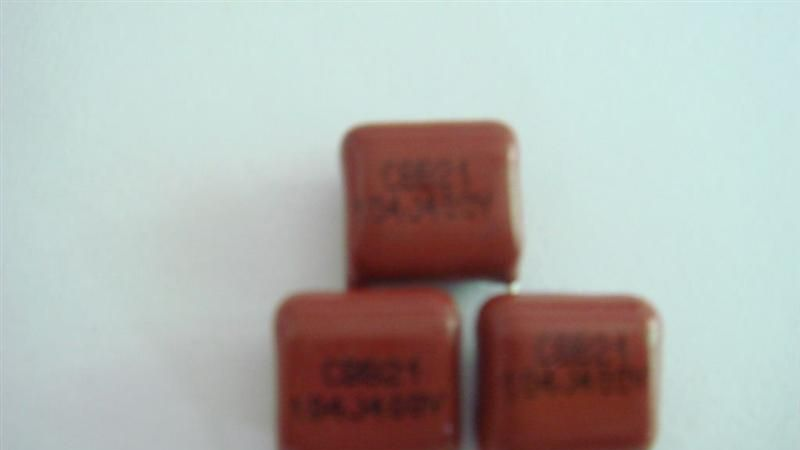

供应CBB电容

供应CBB电容

信息内容：

商品描述：使用溫度範圍 Operating Temperature ： － 40 ℃ to ＋ 85 ℃電容量 Capacitance Range ： 0.01uF ～ 3.3uF Capacitance Tolerance ： J( ± 5%) ， K( ± 10%) ， M( ± 20%)額定電壓 Rated Voltage ： 250VDC ， 400VDC ， 630VDC消逸因素 Dissipation Factor ： 0.1 % Max ， at 1KHz and 20 ℃絕緣電阻 Insulation Resistance ： 900M Ω uF for C ≦ 0.33uF 3000 M Ω uF for C ＞ 0.33uF Dielectric Strength ： 175% for 3-5 sec

详细内容>>

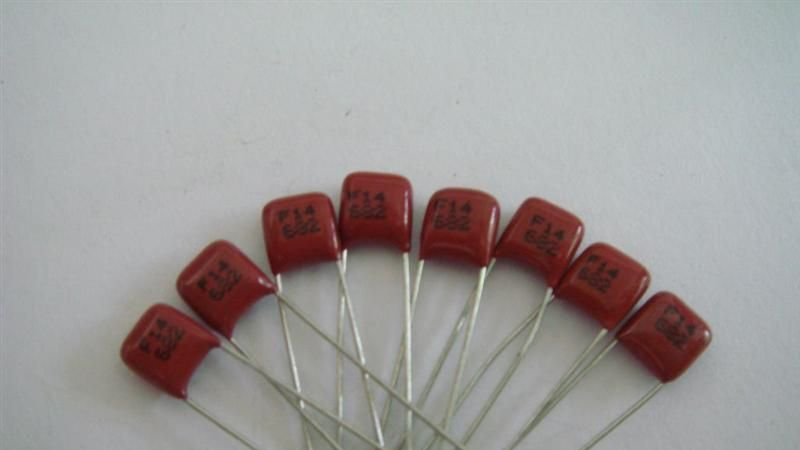

供应小型化薄膜电容
