供应JHLDJ型分体式电磁流量计
| 价 格： | 面议 | |
| 型号/规格： | JHLDJ | |
| 品牌/商标： | 金华 |
一 产品简介：
JHLDJ型分体式电磁流量计测量原理是基于法拉第电磁感应定律，分体型电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接。分体式电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域测量高温,高湿,不便观察的环境。
二 产品特点1、适用于导电率大于5цs/cm导电流体的体积流量测量。
2、测量管内无活动及阻流部件、压力损失小
3、具有不同材质的衬里和电极有良好的防腐性能
4、不受介质、密度、粘度、温度、压力和导电率的影响
5、低频矩形波励磁、不易受干扰性、能稳定可靠
6、转换器耗能低、安装简单方便、用户不需调试
三 技术参数：
精度等级：±0.5％、±1％
衬里材质：聚氨脂、氯丁橡胶、聚四氟等
电极材质：不锈钢、哈氏合金、钛、铂铱合金等
连接方式：法兰夹装、法兰连接等
介质温度：0℃～70℃、0℃～130℃（0℃～180℃）
公称压力：1.0Mpa～32 Mpa
防护等级：IP65、IP68
防爆标志：ExibBT4
工作电压：220VAC、24VDC
四 产品选型
|
型号 |
口径 |
分体式电磁流量计 | ||||
|
JHLDJ |
15~2600 | |||||
|
|
|
代号 |
电极材料 |
| ||
|
K1 |
316L | |||||
|
K2 |
HB | |||||
|
K3 |
HC | |||||
|
K4 |
钛 | |||||
|
K5 |
钽 | |||||
|
K6 |
铂合金 | |||||
|
K7 |
不锈钢涂覆碳化钨 | |||||
|
|
代号 |
内衬材料 |
| |||
|
C1 |
聚四氟乙烯F4 | |||||
|
C2 |
聚全氟乙丙烯F46 | |||||
|
C3 |
聚氟合乙烯FS | |||||
|
C4 |
聚录丁橡胶 | |||||
|
C5 |
聚氨脂橡胶 | |||||
|
|
代号 |
功能 | ||||
|
E1 |
0.3级 | |||||
|
E2 |
0.5级 | |||||
|
E3 |
1级 | |||||
|
F1 |
4－20Madc,负载≤750Ω | |||||
|
F2 |
0-3khz,5v有源，可变脉宽，输出高端有效频率 | |||||
|
F3 |
RS485接口 | |||||
|
T1 |
常温型 | |||||
|
T2 |
高温型 | |||||
|
T3 |
超高温型 | |||||
|
P1 |
1．0MPa | |||||
|
P2 |
1．6MPa | |||||
|
P3 |
4．0MPa | |||||
|
P4 |
16MPa | |||||
|
D1 |
220VAC±10％ | |||||
- 所属城市：江苏 淮安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 戴亚娟
- 电话：0517-86914100
- 传真：0517-86980766
- 手机：13852352307
- QQ ：
供应JHLG系列孔板流量计
信息内容：一、概述JHLG系列孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板，喷嘴等。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。 智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。二、特点▲孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。▲孔板计算采用国际标准与加工▲孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。▲标准型节流装置无须实流校准，即可投用。▲一...

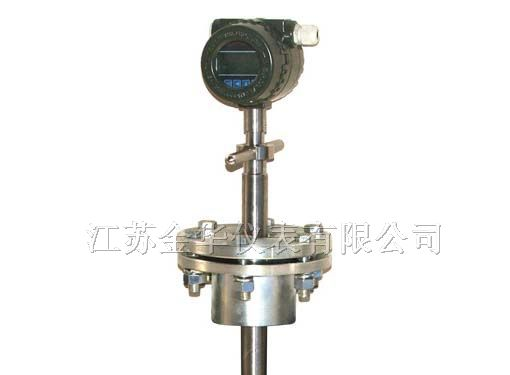

供应JHLUCB型插入式涡街流量计
