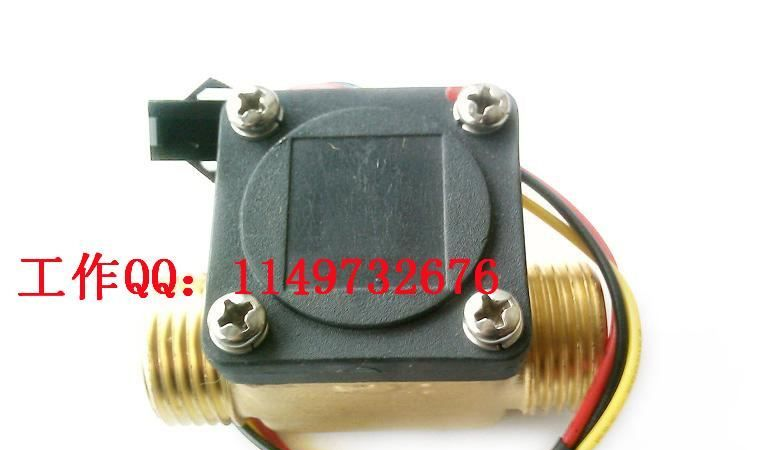

供应4分水流量传感器/霍尔流量计/水流传感器
| 价 格： | 面议 |
品牌:HY 型号:HY-G21 种类:霍尔 材料:PAA6+30%纤 材料物理性质:绝缘体 材料晶体结构:其他 制作工艺:注塑 输出信号:脉冲 灵敏度:高 分辨率:高
产品特点:
- 1. 本产品外观轻巧灵便,体积小,便于安装.
- 2. 叶轮内部镶有不锈钢珠,永远耐磨.
- 3. 密封圈采用上,下受力的结构永不漏水.
- 4. 霍尔元件采用德国进口,并且用灌封胶封装,
防止进水,永不老化.
- 5. 所有原材料均有符合ROSH检测标准
一、产品简介：
水流量传感器主要由塑料阀体、水流转子组件和霍尔传感器组成。
它装在热水器进水端，用于检测进水流量，当水通过水流转子组件时，
磁性转子转动并且转速随着流量变化而变化，霍尔传感器输出相应脉冲
信号，反馈给控制器，由控制器判断水流量的大小，进行调控。
二、 使用注意事项
v 严禁剧烈冲击以及化学物质的侵蚀。
v 严禁抛掷或碰撞。 安装方向示意图
v 垂直安装，倾斜度不超过5度。 OUT
v 介质温度不宜超过1200C。
三、输出波形图： 方波 Duty Cy=40%～60%
四、 引出线方式：
1 红 IN
2 黄 OUT
3 黑 GND
五、技术参数
适用范围: | 适用于全自动燃气热水器 | |
基 本 参 数 | 1、额定工作电压 | DC4.5 5V-24V |
2、工作电流 | 15 mA （DC 5V） | |
3、工作电压范围 | DC 5～18 V | |
4、负载能力 | ≤10 mA （DC 5V） | |
5、使用温度范围 | ≤80℃ | |
6、使用湿度范围 | 35%～90%RH（无结霜状态） | |
7、允许耐压 | 水压1.75Mpa以下 | |
8、保存温度 | -25～+80℃ | |
9、保存湿度 | 25%～95%RH | |
技 术 要 求 | 1、输出脉冲高电平 | >DC 4.5 V (输入电压 DC 5 V) |
2、输出脉冲低电平 | <DC 0.5 V (输入电压 DC 5 V) | |
3、精 度 （流量--脉冲输出） | 1～30 L/min±1%以内 | |
4、输出脉冲占空比 | 50±10% | |
5、输出上升时间 | 0.04μS | |
6、输出下降时间 | 0.18μS | |
7、流量-脉冲特性 | 水平测试脉冲频率(Hz)=[7.5 Q-3 ]±10%(水平测试) (Q为流量L/min ) | |
8、耐冲击 | 产品包装好,从50cm高度X、Y、Z方向自由落下至混凝土表面无异常, 精度变化10%以内。 | |
9、绝缘电阻 | 霍尔传感器与铜阀体之间的绝缘电阻100MΩ以上。(DC 500V) | |
10、耐热性 | 在80±3℃环境中放置48h , 返回常温1-2h无异常,且零件无裂纹、松驰、膨胀、变形等现象，精度变化10%以内。 | |
11、耐寒性 | 在-20±3℃环境中放置48h , 返回常温1-2h无异常,且零件无裂纹、松驰、膨胀、变形等现象，精度变化10%以内。 | |
12、耐湿性 | 在40±2℃,相对湿度90%～95%RH环境中放置72h取出后 , 绝缘电阻1MΩ以上。 | |
13、拉拔强度 | 在引出线上施加1分钟10N的拉力，无松脱、拉断现象，且性能无变化。 | |
14、耐久性 | 在常温下,从进水口通入0.1MPa水压,以接通1S,断开0.5S为一循环, 试验30万次无异常。 | |
