Yk43X/F/Y型先导活塞式气体减压阀
| 价 格： | 3700.00 | |
| 型号/规格： | Yk43X/F/Y型 | |
| 品牌/商标： | 良科 |
Yk43X/F/Y型先导活塞式气体减压阀
产品特点：先导活塞式气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。先导活塞式气体减压阀主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。
dzsc/18/2568/18256800.jpg 二、先导活塞式气体减压阀主要技术参数和性能指标： 公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 壳体试验压力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24 密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 出口压力范围(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5 压力特性偏差(Mpa)△P2P GB12246-1989 流量特性偏差(Mpa)P2G GB12246-1989 最小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0 渗漏量 X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989 *：壳体试验不包括膜片、顶盖 三、先导活塞式气体减压阀流量系数(Cv)： DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500 四、先导活塞式气体减压阀主要零件材料： 零件名称 零件材料 阀体 阀盖 底盖 WCB/FCB* 阀座 阀盘 2Cr13/304* 缸套 2Cr13/25(镀硬铬)/304* 活塞 2Cr13/铜合金/铜合金* 活塞环 合金铸铁/对位聚苯* 导阀座 导阀杆 2Cr13/304* 膜片 1Cr18Ni9Ti 主阀 导阀弹簧 50CrVA 调节弹簧 60Si2Mn 密封垫(X/F型号) 橡胶/聚四氟乙稀 导阀体 导阀盖 25/304* *：用于氧气介质时的材料 五、YK43X先导活塞式气体减压阀外形尺寸(PN1.6-4.0)单位：mm 公称通径DN 外 形 尺 寸 L H Hl 1.6/2.5MPa 4.0MPa 15 160 180 290 90 20 160 180 300 98 25 180 200 300 110 32 200 220 300 110 40 220 240 320 125 50 250 270 320 125 65 280 300 325 130 80 310 330 365 160 100 350 380 365 170 125 400 450 475 200 150 450 500 475 210 200 500 550 515 240 250 650 560 290 300 800 705 335 350 850 745 375 400 900 780 405 450 900 730 455 500 950 835 465
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 梁连江
- 电话：0577-57766999
- 传真：0577-57766996
- 手机：13906771056
- QQ ：
供应A41Y弹簧微启封闭式高压安全阀
信息内容：弹簧微启封闭式高压安全阀 A41Y-160、320型弹簧微启封闭式高压安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。A41Y-160P/320P、A41Y-160R/320R型弹簧微启封闭式高压安全阀适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上，作为超压保护装置。 连接法兰按JB/T2769-92的标准。弹簧微启封闭式高压安全阀主要零部件材料 NO. 零件名称 A42Y-160 A42Y-320 材料 A42Y-160P A42Y-320P 材料 A42Y-160R A42Y-320R 材料 1 法兰 35/35CrMoA 2Cr13 1Cr18Ni12Mo2Ti 2 阀座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 3 阀体 40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 4 调节圈 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 5 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 6 反冲盘 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 7 导向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 8 阀盖 ZG230-450 ZG230-450 ZG230-450 9 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti 10 弹簧 50CrVA 50CrVA包覆氟塑料 5...

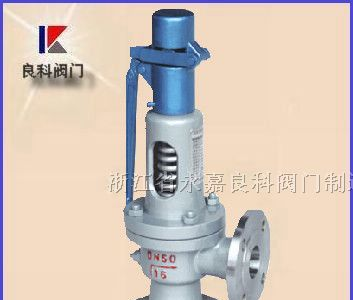

供应A47H/W带扳手弹簧微启式安全阀
信息内容：A47H/W带扳手弹簧微启式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。连接法兰标准按JB/T-94的系列1。 带扳手弹簧微启式安全阀主要零部件材料 NO. 零件名称 A42Y-C/KA42Y-C材料 A42Y-P/KA42Y-P材料 A42Y-R材料 DA42Y-P材料 1 阀座 2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti ZG1Cr18Ni9Ti 2 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti LCB/ZG1Cr18Ni9Ti 3 调节圈 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti 4 反冲盘 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti 5 阀瓣 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti 6 导向套 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti 7 阀盖 ZG230-450 ZG230-450 ZG230-450 ZG1Cr18Ni9Ti 8 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料 50CrVA 9 阀杆 2Cr13 1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 1Cr18Ni9Ti 10 调整螺杆 45 2Cr13 2Cr13 2Cr13 11 阀帽 ZG200-400 ZG200-400 ZG200-400 ZG230-450 ? 密封面材...
