单相调压器 三相调压器、电动调压器 厂家直销
| 价 格： | 0.28 |
应用范围:调压 品牌:上海图冠 型号:TDGC2、TSGC2 频率特性:低频 电源相数:多相 铁心形状:R型 冷却形式:干式 铁心结构:环型 绕组数目:多绕组 防潮方式:开放式 冷却方式:风冷式 外形结构:立式 电压比:单相输入220V 输出0-250V三相输入380V输出0-430V可调（V） 效率(η):98% 额定功率:20（KVA）
dzsc/18/2566/18256674.jpg
TDGC(2)、TSGC(2)系列调压器具有外形美观、波形不失真、体积小重量轻、效率高、使用方便、运行可
靠等特点，其性能更为优越.可广泛用于工业（如化工、冶金、仪器仪表、机电制造、轻工等）,科学实验,公用
设备、家用电器中，以实现调压、控温、调速、调光及功率控制等目的，是一种理想的交流调压电源。 1、调压器的基本参数按表1规定
2、调压器额定（输出）容量：调压器额定
容量按下式计算：
P= m12×U2×10(KVA)
式中：P-调压器额定输出容量（KVA）
m-相数，单相m=1；三相m=3
I2-额定输出电流（A）
U2输出电压（V）（三相为线电压）
3、调压器绝缘等级：调压器绝缘等级为A级
，线圈平均温升限值为60℃。
4、过负荷能力，调压器允许短时间超过额
定输出电流值，但不能超过表2的规定。表2 超过额定电流值(%) 不超过(分钟) 20 60 40 30 60 6 表1 1、基本原理
调压器就是匝数比连续可调的自耦变压器,当调压器电刷借助于手轮主轴和刷架的作用，沿线圈的磨光表面滑动
时，就可连续地改变匝数比，从而使输出电压平滑 地从零调节到值
2、主要结构
①单元结构：单相0.2KVA、10KVA调压器为调节器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈
固定在工程的的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面紧密接触，转动手轮带动电刷在线圈磨
光表面上滑动进行调压，单元调压器一般为台式，外面有防护通风罩
②单相组装结构：单相大容量调压器系由几个相同规格的单元组装而成，各单元的电刷接触组装在同一个主轴
上，线圈输入端并联连接，输出端连接平衡电抗器，以平衡单元间电流分布并抑制环流。
③三相组装结构：三相调压器由三相同规格的单元同轴组装而成。
④电刷结构：3KVA及以下单元调压器，采用1～2块石墨电刷和散热良好的金属架,4KVA及以上的单元调压器，采
用两块铜石墨复合电刷，电刷接触组的压板固定在线圈上端以限制其轴向位置，同时通过螺钉与主轴锁紧,当需
要拆修，调换主要轴或需要从调压器底端伸出主轴时，只要松开螺钉，即可方便地进行。 1、环境温度：气温+40℃，气温-5；
2、海拔高度：调压器安装地点海拔高度不超过1000米；
3、空气相对湿度：最湿月的月平均相对湿度为90%，同时该月的平均气温为25℃；
4、电源电压波形：电源电压波形为正弦波或近似于正弦波；
5、安装场所无严重影响调压器绝缘的气体、蒸气、化学性沉积、粉尘、污垢及其它爆炸性和侵蚀性介质；
6、安装场所应无严重的振动和颠簸；
7、户内使用；
8、不准并联使用。 1、新安装或长期不用的调压器，运行前必须用500伏兆欧表测量线圈对地的绝缘电阻，其值不低于5兆欧时才可
安全使用，否则应进行热烘处理。热烘处理方法一般可用带电烘燥法或送入烘房烘燥，烘燥后应检查各紧固
件是否松动，如有松动应加以紧固。
2、电源电压应符合调压器铭牌上的输入电压。
3、调压器必须良好接地，以保证安全。
4、使用时应经常注意输出电流不超过额定值，如有短时负荷,不能超过表2的的规定，否则易使调压器寿命降低
甚至烧毁。
5、使用时应缓慢均匀地旋转手柄，以免引起电刷损坏或产生火花。
6、应经常检查调压器的使用情况，如发现电刷磨损过多、缺损，应及时调换同种规格的电刷，并用零号砂纸垫
在电刷下面转动手轮数次使电刷底面磨平，接触良好，方可使用。调换的铜石墨复合电刷必须严格符合规格
要求。
7、线圈与电刷接受的表面，应经常保持清洁，否则易引起打火花而烧坏线圈表面。如发现线圈表面烧有黑色斑
点可用棉纱沾酒精(90%) 擦拭，直至表面斑点除去为止。
8、从电源接到调压器，调压器到负载的导线和导线端子接头应接触很好，并能通过调压器额定电流。
9、搬动调压器时不得用手轮，而应用提手或将整个产品提起移动。
10、调压器需要横装在面板上,（仅限于单元调压器结构）或立装在其他底座上时可利用调压器底座的安装孔加
以固定。
11、调压器应经常保持清洁不允许有水滴，油污等落入调压器内部，调压器应定时停电除去内部积聚的尘埃。
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 朱晓梅
- 电话：021-69577008
- 传真：021-69577008
- 手机：
- QQ ：
供应三相自耦变压器 低压变压器 干式变压器

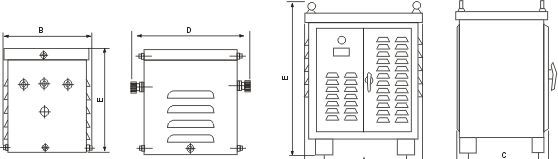

信息内容：应用范围:电源 品牌:上海图冠 型号:SBK，SG，SDK，QZB，JMB，JBK3 频率特性:低频 电源相数:多相 铁心形状:E型 冷却形式:干式 铁心结构:壳式 绕组数目:多绕组 防潮方式:开放式 冷却方式:风冷式 外形结构:屏蔽式 电压比:380V/220V 208V 200V 110V 100V（特殊电压可以定（V） 效率(η):100（KVA） 额定功率:50Hz-60（Hz） 图片价格仅供参考，不做交易价格，具体以实物为准，欢迎来电咨询！上海图冠机电设备制造有限公司 是从事变压器的开发、制造的生产厂家，本公司有的生产队伍和的技术人员，可以定做各种特殊变压器。 变压器部位温升限值K测量方法项目允许偏差(%)线圈B80电阻法空载损耗+15F100负载损耗+15铁芯及结构零件表面不得超过接触绝缘材料的允许温升温度计法或热电偶法总损耗+10 绝缘水平： 变压器能承受2000V工频试验电压，历时1min不击穿，不闪络。空载电流+30阻抗电压10变压比0.5直流电阻不平衡率线2相4注：电压比：380V/220V 208V 200V 110V 100V（特殊电压可以定dzsc/18/2663/18266322.jpg
