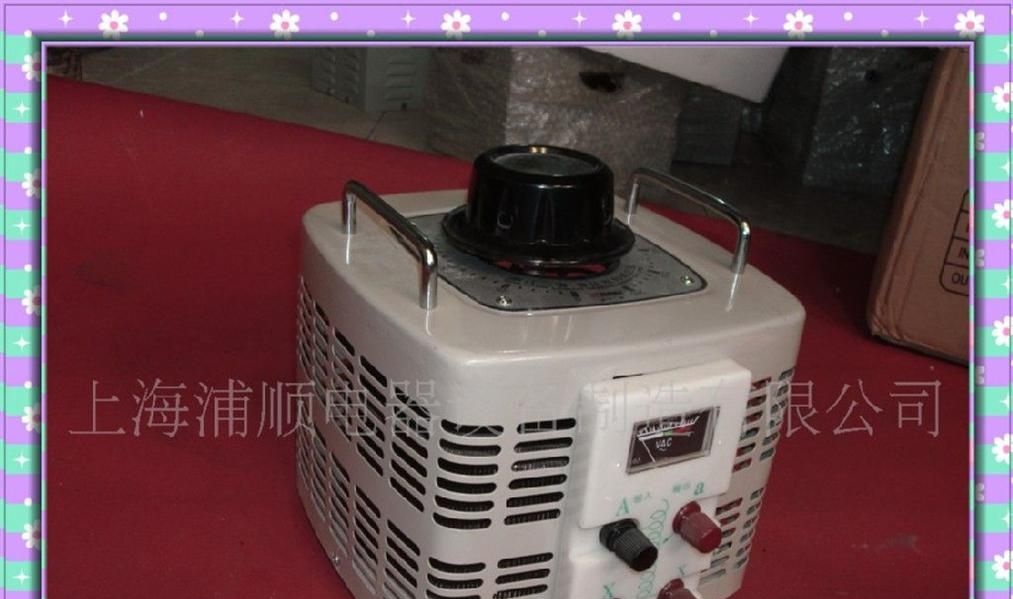

供应ＴＤＧＣ２接触调压器
| 价 格： | 208.00 |
应用范围:自耦 品牌:上海浦顺 型号:TDGC2,TSGC2 频率特性:低频 电源相数:三相 铁心形状:环型 冷却形式:干式 铁心结构:心式 绕组数目:自耦 防潮方式:开放式 冷却方式:自然冷式 外形结构:立式 电压比:380（V） 效率(η):20 额定功率:50-60（KVA）
| TDGC2、TSGC2系列调压器具有外形美观、波形不失真、体积小、重量轻、效率高、使用方便、运行可靠等特点，其性能更为优越.可广泛用于工业（如化工、冶金、仪器仪表、机电制造、轻工等）,科学实验,公用设备、家用电器中，以实现调压、控温、调速、调光及功率控制等目的，是一种理想的交流调压电源。 ▌主要技术参数 1、调压器的基本参数按表1规定 2、调压器额定（输出）容量：调压器额定 容量按下式计算： P= m12×U2×10(KVA) 式中：P-调压器额定输出容量（KVA） m-相数，单相m=1；三相m=3 I2-额定输出电流（A） U2输出电压（V）（三相为线电压）
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▌型号及其含义 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▌基本原理与主要结构 1、基本原理 调压器就是匝数比连续可调的自耦变压器,当调压器电刷借助于手轮主轴和刷架的作用，沿线圈的磨光表面滑动时，就可连续地改变匝数比，从而使输出电压平滑 地从零调节到值 2、主要结构 ①单元结构：单相0.2KVA、10KVA调压器为调节器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈固定在工程的的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面紧密接触，转动手轮带动电刷在线圈磨光表面上滑动进行调压，单元调压器一般为台式，外面有防护通风罩 ②单相组装结构：单相大容量调压器系由几个相同规格的单元组装而成，各单元的电刷接触组装在同一个主轴上，线圈输入端并联连接，输出端连接平衡电抗器，以平衡单元间电流分布并抑制环流。 ③三相组装结构：三相调压器由三相同规格的单元同轴组装而成。 ④电刷结构：3KVA及以下单元调压器，采用1～2块石墨电刷和散热良好的金属架,4KVA及以上的单元调压器，采用两块铜石墨复合电刷，电刷接触组的压板固定在线圈上端以限制其轴向位置，同时通过螺钉与主轴锁紧,当需要拆修，调换主要轴或需要从调压器底端伸出主轴时，只要松开螺钉，即可方便地进行。 ▌使用条件 1、环境温度：气温+40℃，气温-5； 2、海拔高度：调压器安装地点海拔高度不超过1000米； 3、空气相对湿度：最湿月的月平均相对湿度为90%，同时该月的平均气温为25℃； 4、电源电压波形：电源电压波形为正弦波或近似于正弦波； 5、安装场所无严重影响调压器绝缘的气体、蒸气、化学性沉积、粉尘、污垢及其它爆炸性和侵蚀性介质； 6、安装场所应无严重的振动和颠簸； 7、户内使用； 8、不准并联使用。 ▌安装使用与维护 1、新安装或长期不用的调压器，运行前必须用500伏兆欧表测量线圈对地的绝缘电阻，其值不低于5兆欧时才可安全使用，否则应进行热烘处理。热烘处理方法一般可用带电烘燥法或送入烘房烘燥，烘燥后应检查各紧固件是否松动，如有松动应加以紧固。 2、电源电压应符合调压器铭牌上的输入电压。 3、调压器必须良好接地，以保证安全。 4、使用时应经常注意输出电流不超过额定值，如有短时负荷,不能超过表2的的规定，否则易使调压器寿命降低甚至烧毁。 5、使用时应缓慢均匀地旋转手柄，以免引起电刷损坏或产生火花。 6、应经常检查调压器的使用情况，如发现电刷磨损过多、缺损，应及时调换同种规格的电刷，并用零号砂纸垫在电刷下面转动手轮数次使电刷底面磨平，接触良好，方可使用。调换的铜石墨复合电刷必须严格符合规格要求。 7、线圈与电刷接受的表面，应经常保持清洁，否则易引起打火花而烧坏线圈表面。如发现线圈表面烧有黑色斑点可用棉纱沾酒精(90%) 擦拭，直至表面斑点除去为止。 8、从电源接到调压器，调压器到负载的导线和导线端子接头应接触很好，并能通过调压器额定电流。 9、搬动调压器时不得用手轮，而应用提手或将整个产品提起移动。 10、调压器需要横装在面板上,（仅限于单元调压器结构）或立装在其他底座上时可利用调压器底座的安装孔加以固定。 11、调压器应经常保持清洁不允许有水滴，油污等落入调压器内部，调压器应定时停电除去内部积聚的尘埃。 |
dzsc/18/2566/18256604.jpgdzsc/18/2566/18256604.jpgdzsc/18/2566/18256604.jpgdzsc/18/2566/18256604.jpg
网购方式:
电 话:021-64781872 传 真:021-64619267
手 机:18918049711 (浦顺销售部) 朱小姐
Q Q:971913757
网址:www.shpushun666.com
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 巢与柏
- 电话：021-64619267
- 传真：021-64619267
- 手机：
- QQ ：
供应TDGC2接触调器，电动调压器，三相调压器
信息内容：应用范围:自耦 品牌:上海浦顺 型号:TDGC2,TSGC2 频率特性:低频 电源相数:三相 铁心形状:环型 冷却形式:干式 铁心结构:心式 绕组数目:自耦 防潮方式:开放式 冷却方式:自然冷式 外形结构:立式 电压比:380（V） 效率(η):25 额定功率:50-60（KVA）TDGC2、TSGC2系列调压器具有外形美观、波形不失真、体积小、重量轻、效率高、使用方便、运行可靠等特点，其性能更为优越.可广泛用于工业（如化工、冶金、仪器仪表、机电制造、轻工等）,科学实验,公用设备、家用电器中，以实现调压、控温、调速、调光及功率控制等目的，是一种理想的交流调压电源。▌主要技术参数1、调压器的基本参数按表1规定2、调压器额定（输出）容量：调压器额定 容量按下式计算： P= m12×U2×10(KVA) 式中：P-调压器额定输出容量（KVA） m-相数，单相m=1；三相m=3 I2-额定输出电流（A） U2输出电压（V）（三相为线电压）型号额定容量(KVA)相数额定频率(Hz)额定输入电压(V)输出电压范围(V)输出电流(A)TDGC2-0.20.21502200~2500.8TDGC2-0.50.51502200~2502TDGC2-111502200~2504TDGC2-221502200~2508TDGC2-331502200~25012TDGC2-551502200~25020TDGC2-771502200~25028TDGC2-101015022...
