M11RP2AB3D5棒状陶瓷压阻压力变送器

价格：

面议

详细介绍
企业详情

品牌:荣欣型号:M11RP2AAB3D5 类型:陶瓷型压力变送器测量介质:气体和液体测量范围:-100KPa~60MPa（kPa）精度等级:0.5 输出信号:4~20（mA）防爆等级:BT 防护等级:CT5 电源电压:18~36（V）接口尺寸:外螺纹20*1.5（mm）

M小巧型压力变送器

dzsc/18/2564/18256419.jpg应用

该变送器使用陶瓷压阻式传感器。结构简单，体积小巧，易安装，适用于与接触部分材质兼容的气体和液体介质。可以测量表压、绝压和负压。

dzsc/18/2564/18256419.jpg	dzsc/18/2564/18256419.jpg
M(带LED表头指示)

dzsc/18/2564/18256419.jpg技术参数

测量范围：-100KPa～60MPa
允许温度：
介质温度：-30～85℃
环境温度：-30～85℃
储存温度：-30～85℃

温度影响：TK＜±0.02%FS/K
精度等级：0.2、0.5级
工作电压：18～36VDC
输出信号：4～20mA（二线制）；1～5V（三线制）
负载电阻：＜=1000Ω

dzsc/18/2564/18256419.jpg工作原理

抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0/3.0/3.3mV/V，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0～70℃，并可以和绝大多数介质直接接触。

dzsc/18/2564/18256419.jpg尺寸大小

dzsc/18/2564/18256419.jpg电气连接

M小巧型变送器的电气连接方式和输出信号为：
二线制：1 电源正
2 信号正
3 外壳
三线制：1 电源正
2 电源负（与信号负共用）
3 信号+

dzsc/18/2564/18256419.jpg

M型压力变送器型谱表

压力变送器类型
M1 陶瓷压阻 M2 扩散硅
\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	过程连接材料
	1 2	不锈钢316L 约定的特殊要求
	\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	过程连接形式
		R N K S	外螺纹G1/2，内孔Φ11.4mm 外螺纹NPT1/2，内螺纹NPT1/4 外螺纹M20×1.5，内孔Φ11.4mm 约定的特殊要求
		\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	密封材料
			F P S	氟素橡胶 PTFE 约定的特殊要求
			\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	输出信号
				2 4 6	模拟信号4～20mA二线模拟信号1～5V三线约定的特殊要求
				\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	外壳类型
					A	压铸铝外壳
					\| \| \| \| \| \| \| \| \| \| \| \| \| \|	现场显示表类型
						N A	无现场显示 LED显示
						\| \| \| \| \| \| \| \| \| \|	精度等级
							1 2 3	0.1 0.2 0.5
							\| \| \| \| \| \|	测量量程
								[参见标准量程代码表] 例如：D3 0～10KPa
								\| \|

M	1	R	F	2	A	N	3	D3	选型举例

dzsc/18/2564/18256419.jpg标准量程表

测量范围	代号	量程调节范围	测量范围	代号	量程调节范围	测量范围	代号	量程调节范围
0～4KPa	D1	0.7～7KPa	0～200KPa	E3	60.0～200KPa	0～10MPa	H1	3.0～10MPa
0～6KPa	D2	0.7～7KPa	0～250KPa	E4	120.0～400KPa	-2～2KPa	H2	3.0～30MPa
0～10KPa	D3	1.0～10KPa	0～400KPa	E5	120.0～400KPa	-5～5KPa	C1	2.0～7.0KPa
0～16KPa	D4	10.0～20KPa	0～0.6MPa	F1	0.2～0.6MPa	-10～10KPa	C2	5.0～20KPa
0～20KPa	D5	10.0～20KPa	0～1.0MPa	F2	0.3～1.0MPa	-20～20KPa	C3	2.0～20KPa
0～25KPa	D6	12.0～30KPa	0～1.6MPa	F3	0.6～2.0MPa	-50～50KPa	C4	-8.0～20KPa
0～40KPa	D7	12.0～40KPa	0～2.0MPa	F4	0.6～2.0MPa	-100～0KPa	C5	10.0～100KPa
0～60KPa	D8	20.0～60KPa	0～2.5MPa	F5	1.2～4.0MPa	-100～0KPa	B1	-40～100KPa
0～100KPa	E1	30.0～100KPa	0～4.0MPa	F6	1.2～4.0MPa	-100～100KPa	B2	-40～100KPa
0～160KPa	E2	60.0～200KPa	0～6.0MPa	F7	2.0～6.9MPa	-100～1000KPa	B3	240～1000KPa

韶关市荣欣自动化控制有限公司

公司信息未核实

所属城市：广东韶关
[联系时请说明来自维库仪器仪表网]
联系人： 陈俊柏
电话：0751-8769618
传真：0751-8769618
手机：
QQ ：

公司相关产品

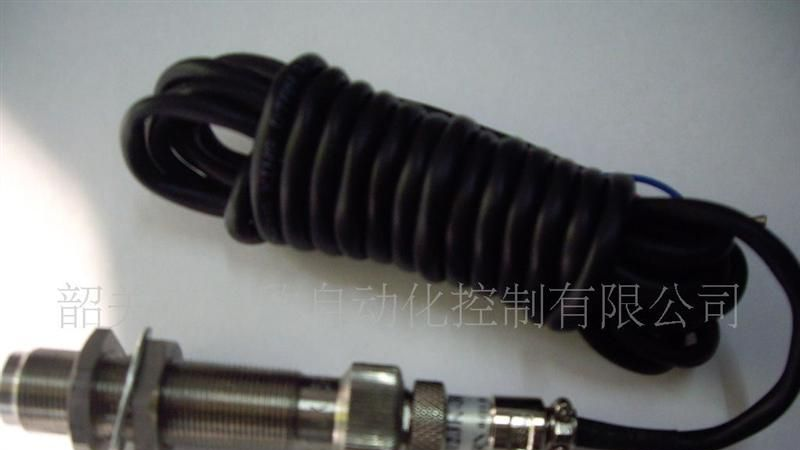

XS12JK(XG)磁电式转速传感器XS12JK-3P/Y

信息内容：

dzsc/18/9528/18952877.jpgdzsc/18/9528/18952877.jpgdzsc/18/9528/18952877.jpg1．简介 MTCD振动速度传感器亦称磁电式振动速度传感器，主要安装在各种旋转机械装置的轴承盖上，如汽轮机、压缩机、风机和泵等。它是由运动线圈切割磁力线而输出电压的电磁式传感器，因此具有工作时不需要供给电源、安装容易等特点。 2．技术参数● 灵敏度: 50mv/mms-1 ● 频率响应（可选）：a. 5～100 Hzb. 10～500 Hzc. 10～1000 Hz● 自振频率： 10Hz ● 可测振幅： ≤2000μm(P — P)● 加速度：10g● 测量方向：垂直或水平● 使用环境：温度 -40℃～100℃ 相对湿度 ≤90% ● 外形尺寸：φ35×78mm● 重量: 约350g● 安装螺纹:M10×1.5 "

详细内容>>

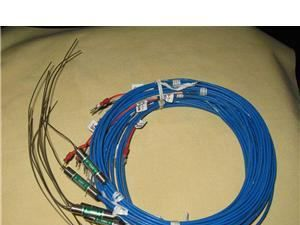

温度探头热电阻温度传感器WZP-280
