供应 LSSNIE立新 交流凸轮控制器系列
| 价 格： | 面议 |
品牌:LSSINE 型号:KT、KTJ、 额定电压:380（V） 额定电流:60/25（A） 功耗:1K（W） 外形尺寸:346x206（mm） 产品认证:CCC
KT14系列交流凸轮控制器
用途、工作条件及型号意义dzsc/18/2558/18255869.jpg 2.1控制器的外壳为保护式。 3．1控制器的主要技术数据 型号 额定电压V 额定电流A 工作位置数 在通电持续率为25%时所能控制的电动机 额定操作频率次/h 工作周欺min 重量Kg 向前（上升） 向后（下降） 转子电流A 功率KW KT14-25J/1 380 25 5 5 32 11 600 10 14.5 KT14-25J/2 380 25 5 5 32 2×5．5 600 10 18.2 KT14-25J/3 380 25 1 1 32 ５．５ 600 10 13.5 KT14-60J/1 380 60 5 5 80 30 600 10 15 KT14-60J/2 380 60 5 5 80 2×11 600 10 18.2 KT14-60J/4 380 60 5 5 80 2×30 600 10 15 3．2控制器的机械寿命在操作频率600次/h的情况下,不小于150×104次。 4．1控制器外形如图5所示： 规格 A B C C1 D H H1 L KT14-25J/1 270 270 305 248 175 510 405 300 KT14-25J/2 270 402 305 248 175 642 537 300 KT14-25J/3 270 270 305 248 175 510 405 300 KT14-60J/1 270 270 305 248 175 510 405 300 KT14-60J/2 270 402 305 248 175 642 537 300 KT14-60J/4 270 314 305 248 175 554 449 300 控制器的易损件见表3 表3 序号 图号 名称 适用情况 1 5L×.551.002 动触头 60J定子电路触头及60J/4转子电路触头 2 5L×.551.001 动触头 25J定子、转子、辅助电路触头及60J/4转子电路辅助电路触头和60J/2转子电路触头 3 5L×.551.005 静触头 60J定子电路触头及60J/1、60J/4转子电路触头 4 5L×.551.006 静触头 60J定子电路触头及60J/1、60J/4转子电路触头 5 5L×.551.004 静触头 25J定子、转子、辅助电路触头及60J辅助电路触头和60J/2转子电路触头 6 5L×.551.003 静触头 25J定子、转子、辅助电路触头及60J辅助电路触头和60J/2转子电路触头 7 8L×.282.003 触头弹簧 25J及60J触头系统 8 8L×.282.005 反力弹簧 25J及60J触头系统 9 8L×.744.002 灭弧罩 25J及60J触头系统 6．1安装前预先检查控制器，如确定控制器操作灵巧，档位清晰时，控制器才可安装。 （1）控制器的型号、规格及名称。 KT14-25J/1 KT14-25J/2 注：1、在多电动机驱动系统中，其它 注：在多电动机驱动系统中， 其它控制器的触头
1.1KT14系列凸轮控制器(以下简称控制器)用于交流50HZ电压至380伏的电路中,主要作为起重机交流电动机的起动和换向之用。此控制器具有可逆对称的电路，适用于起重机的平移机构和升降机构，也能作同类型性质电动机的起动、换向和调整之用。
1.2KT14-25J/1、KT14-60J/1型控制器为控制一台三相绕线型感应电动机。
1.3KT14-25J/2、KT14-60J/2控制器为同时控制二台三相绕线型感应电动机。
1.4KT14-25J/3型控制器为控制一台三相鼠笼型感应电动机。
1.5KT14-60J/4型控制器为同时控制二台三相绕线型感应电动机，但不带定子电路的触头。
1.6控制器的正常工作条件：海拔高度不超过2500米；周围空气温度为+40℃，为-25℃；空气相对湿度不大于90%；无显著摇动和冲击振动的地方；在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及尘埃（包括导电尘埃）；在无雨雪侵袭的地方。
1．7型号意义：
dzsc/18/2558/18255869.jpg
2.2控制器的触头系统为双断点、直动式、灭弧系统采用半封闭式纵缝陶土灭弧室，并配以强磁吹电路，灭弧能力强。
2.3触头系统结构为积木盒式、双排布置、装配方便、结构紧凑拆装容易。
2.4触头的闭合及断开是凭藉胶木凸轮片组成不同的角度，用旋转方式实现的。
3．3控制器的操作力不大于49N。
4．2控制器及安装尺寸如表2所示：表2mm
dzsc/18/2558/18255869.jpg
dzsc/18/2558/18255869.jpg
6．2控制器必须牢固地固定在角铁架或操作台上，外接电缆导线可由底座上的孔穿入。
6．3控制器应可靠接地。
6．4控制器定子电路触头必须装上完好的灭弧罩。
6．5在控制器所有转动与滑动磨擦处，必须定期加润滑油脂，以减少磨擦。
6．6控制器在工作时触头由于电弧而产生烧黑或烧毛现象，这并不影响其性能，不必清除，否则反会促使控制器提前损坏。
6．7控制器触头的超额行程小于0.5毫米时应调换新触头，在安装触头系统时在其滚子轴上和动、静触头导向处涂上润滑油脂，并校正双断点触头闭合和断开的同步性。
6．8应定期清除控制器中的灰尘。
6．9经常注意紧固零件是否有松动情况，如有必须消除。
（2）易损坏的零件图号，名称及数量（银触头根据具体情况协商供应）。
（3）一般型或湿热型。
KT14-60J/1KT14-60J/1型凸轮控制器电气原理图 KT14-60J/2型凸轮控制器电气原理图气
注：1、在多电动机驱动系统中，其它控制器的 注：1、在多电动机驱动系统中，其它控制器的触头
触头“1”和“2”接到此电路内。 “1”和“2”接到此电路内。
2、在多电动机驱动系统中，终点开关和 2、在多动机驱动系统中，终点开关和其它控制器
其它控制器触头“3”、“4”、“5”接到此电路 触头“3”“4”“5”接到此电路内。
内。
dzsc/18/2558/18255869.jpg
控制器的触头“1”和“2”接到此电路中内。 “1”和“2”接到此电路内。
2、在多电动机驱动系统中，终点开关和其
它控制器触头“3”“4”“5”接到此电路内。
- 所属城市：浙江 杭州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 郑高荣
- 电话：0571-85353834
- 传真：0571-85353834
- 手机：
- QQ ：

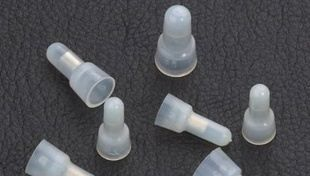

供应 HEAVY POWER 优质尼龙压线帽 安全型压线帽
