HD13开启式大电流刀开关
| 价 格： | 面议 |
品牌:光纬 型号:HD13 额定电压:1000（V） 额定电流:6000（A） 机械寿命:100（万次） 用途:电气 产品认证:3C
HD13开启式大电流刀开关
dzsc/18/2549/18254954.jpg
适用范围
适用于交流50Hz，额定电压至1000V，额定工作电流6000A及以下的电力线路中，作为无载操作，隔离电源之用。
结构特性
2.1刀开关采用双刀片分布在静触头两侧，用片状弹簧和螺钉锁紧，在电网发生短路时，由于两并联刀片之间以及弹簧片产生的电磁锁紧力，补偿了触头斥力，从而能获得较高的电动稳定性。
2.2刀开关的导电部件，借助玻璃纤维压塑料制成的绝缘底板固定于底座上，具有较高的绝缘能力和机械强度，用玻璃纤维压塑料制成的拉杆具有较高的机械强度，从而保证了刀开关的机械寿命。
主要技术参数
额定工作电压(V) | AC380、DC220 | ||||||
额定工作电流(A) | 2000 | 3000 | 6000 | ||||
极数 | 1极 | 2极 | 3极 | 1极 | 2极 | 3极 | 1极 |
动稳定电流峰值(kA) | 100 | ||||||
Is热稳定电流(有效值)(kA) | 50 | ||||||
辅助开关 | AC220V、5A | ||||||
外形与安装尺寸
dzsc/18/2549/18254954.jpg
dzsc/18/2549/18254954.jpg
dzsc/18/2549/18254954.jpg
dzsc/18/2549/18254954.jpg
型号 | 约定发热电流A | A | B | C | D | E | F | H | a | b | ФM | Фn |
HD13 | 2000 | 502 | 192 | 350 | 100 | 161 | 179 | 215 | 50 | 30 | 11 | 13 |
3000 | 602 | 195 | 394 | 119 | 161 | 200 | 245 | 69 | 40 | 13 | 17 | |
HS13 | 2000 | 525 | 320 | 475 | 100 | 291 | 180 | 340 | 60 | 30 | 11 | 13 |
3000 | 580 | 320 | 515 | 119 | 291 | 200 | 350 | 69 | 40 | 13 | 17 |
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 黄志
- 电话：0577-61753723
- 传真：0577-61753723
- 手机：
- QQ ：

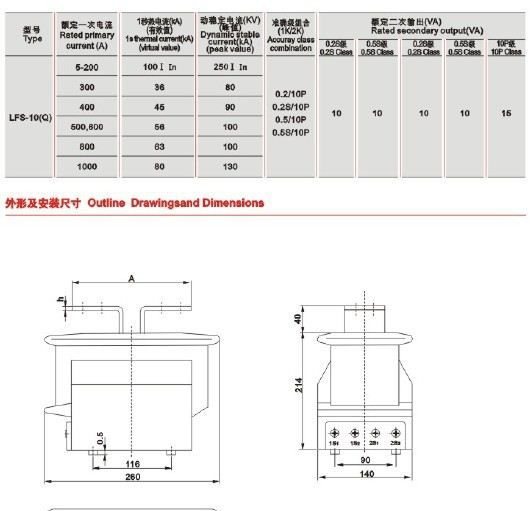

【厂家直销，专注20年】户内10KV电流互感器LFS-10Q手车开关柜用
