供应贴片电容，贴片钽电容
| 价 格： | 面议 | |
| 型号/规格： | 0805 | |
| 品牌/商标： | AVX | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 贴片式 | |
| 包装方式： | 卷带编带包装 | |
| 产品主要用途： | | |
| 引出线类型： | | |
| 特征： | | |
| 标称容量范围： | uf | |
| 额定电压范围： | V | |
| 温度系数范围： | ℃ |
贴片钽电容
| Code |
EIA Code |
L±0.20(0.008) |
W+0.20(0.008) -0.10(0.004) |
H+0.20(0.008) -0.10(0.004) |
W1±0.20(0.008) |
A+0.30(0.012) -0.20(0.008) |
SMin. |
| A | 3216-18 | 3.20(0.126) | 1.60(0.063) | 1.60(0.063) | 1.20(0.047) | 0.80(0.031) | 1.80(0.071) |
| B | 3528-21 | 3.50(0.138) | 2.80(0.110) | 1.90(0.075) | 2.20(0.087) | 0.80(0.031) | 1.40(0.055) |
| C | 6032-28 | 6.00(0.236) | 3.20(0.126) | 2.60(0.102) | 2.20(0.087) | 1.30(0.051) | 2.90(0.114) |
| D | 7343-31 | 7.30(0.287) | 4.30(0.169) | 2.90(0.114) | 2.40(0.094) | 1.30(0.051) | 4.40(0.173) |
| E | 7343-43 | 7.30(0.287) | 4.30(0.169) | 4.10(0.162) | 2.40(0.094) | 1.30(0.051) | 4.40(0.173) |
| V | 7361-38 | 7.30(0.287) | 6.10(0.240) |
3.45±0.30 (0.136±0.012) |
3.10(0.120) | 1.40(0.055) | 4.40(0.173) |
贴片钽电容(以下简称钽电容)作为电解电容器中的一类.广泛应用于各类电子产品,特别是一些高密度组装,内部空间体积小产品,如手机,便携式打印机。钽电容是一种用金属钽(Ta)作为阳极材料而制成的,按阳极结构的不同可分为箔式和钽烧粉结式两种.在钽粉烧结式钽电容中,又因工作电解质不同,分为固体电解质钽电容(SolidTantalum)和非固体电解质钽电容.其中,固体钽电解电容器用量.钽电容由于使用金属钽做介质,不需要像普通电解电容那样使用电解液.另外,钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制,所以本身几乎没有电感,但同时也限制了它的容量.
贴片钽电容的优点
1.体积小
由于钽电容采用了颗粒很细的耐电压不够高电流小价格高钽粉,而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高,因此钽电容的单位体积内的电容量大。
2.使用温度范围宽,耐高温
由于钽电容内部没有电解液,很适合在高温下工50℃~100℃的温度下正常工作,虽然铝电解也能在这个范围内工作,但电性能远远不如钽电容.
3.寿命长,绝缘电阻高,漏电流小
钽电容中钽氧化膜介质不仅耐腐蚀,而且长时间工作能保持良好的性能
4.容量误差小
5.等效串联电阻小(ESR),高频性能好
贴片钽电容的缺点
1.耐电压不够高
2.电流小
3.价格高
东莞河美实业有限公司
公司信息未核实
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈先生
- 电话：0769-87814635
- 传真：-
- 手机：13922549829
- QQ ：
公司相关产品

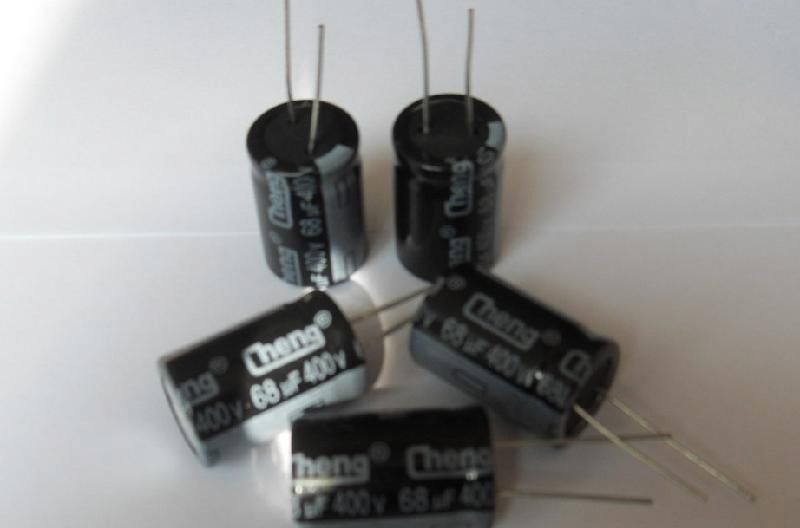

供应铝电解电容
