供应VHF可变电容二极管(变容二极管)BB181
| 价 格： | 面议 | |
| 型号/规格： | BB181,印记：N | |
| 品牌/商标： | NXP | |
| 封装形式： | SOD-523 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 贴片式 | |
| 包装方式： | 卷带编带包装 | |
| 功率特性： | | |
| 频率特性： | | |
| 外形尺寸： | mm | |
| 整流电流： | | |
| 反向击穿电流： | |
供应VHF可变电容二极管(变容二极管)BB181 20mA 30V
Product profile
1.1 General description
The BB181 is a variable capacitance diode, fabricated in planar technology and
encapsulated in the SOD523 (SC-79) ultra small plastic SMD package.
1.2 Features
n Excellent linearity
n Ultra small plastic SMD package
n Cd(28V) : 1 pF; Cd(0V5) to Cd(28V) ratio : 14
1.3 Applications
n Electronic tuning in satellite tuners
n Tunable coupling
n Voltage Controlled Oscillators (VCO)
变容二极管是利用PN结的电容随外加偏压而变化这一特性制成的非线性电容元件，被广泛地用于参量放大器、自动频率控制（AFC）、电子调谐及倍频器等微波电路中，变容二极管主要是通过结构设计及工艺等一系列途径来突出电容与电压的非线性关系，并提高Q值以适合应用。
变容二极管又称"可变电抗二极管"。所用材料多为硅或砷化镓单晶，并采用外延工艺技术。反偏电压愈大，则结电容愈小。变容二极管具有与衬底材料电阻率有关的串联电阻。
变容二极管的主要特性参数
①反向工作电压VR:是指加在变容二极管两端的反向电压不能超过的电压允许值。
②反向击穿电压VB。:在施加反向电压的情况下，使变容二极管击穿的电压。
③结电容C:它是指在一特定的反偏压下，变容二极管内部PN结的电容。
④结电容变化范围:在工作电压范围内结电容的变化范围。
⑤电容比:是指结电容变化范围内的电容与最小电容之比。
⑥Q值:是变容二极管的品质因数，它反映了对回路能量的损耗。
变容二极管的结构与普通二极管相似，其符号如图6所示
dzsc/18/2520/18252032.gif
图一 变容二极管图形符号
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：

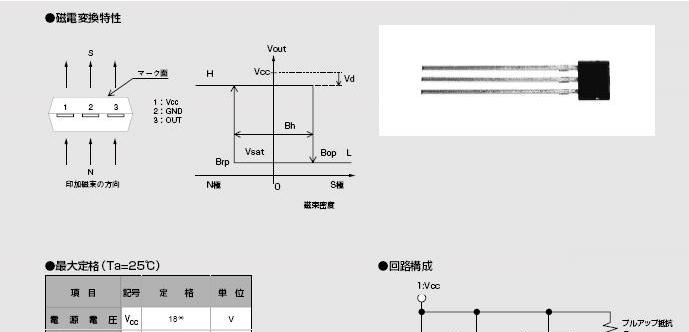

供应双极锁存霍尔开关EW732
信息内容：EW732参数:双极锁存霍尔 EW732品牌：AKE(日本旭化成) EW732规格: 3-pin SIP EW732包装: 500PCS/包 EW732使用范围:EW732是MOS双极锁存霍尔,EW732带锁存功能,内置上拉电阻,耐高温,EW732适用无刷直流电机和直流散热风扇,EW732还应用于空调轴流风扇.电动自行车行业的助力传感器,汽车里程表、太阳能热水器、自动麻将机、汽车点火器、空调风机、电动自行车、电动滑板车、纺织设备、测量设备、绣花机、仪器仪表等行业. 日本旭化成的微电子系统在业界处于地位，其生产的数码/模拟混和信号集成电路被使用在手机、AV设备和下一代家庭用数码设备中。旭化成电子在霍尔感应器的设计、研发和生产方面处于水平。产品包括霍尔传感器、霍尔效应集成电路、磁阻传感器和其它磁性传感器，它们被用在控制光盘驱动器、CPU风扇、家用电器、汽车设备和自动开关手机显示屏的电动马达中。旭化成电子材料元件、旭化成电子和旭化成微电子系统联合开发了高敏感电子罗盘，确保了汽车电子设备电子部零件的先进功能。 优势热卖相关型号：EM1781 EW412 EW432 EW460 EW510 EW512 EW550 EW560 EW632 HG106C HW101A-E HW302B EW412 AKE 旭化成主营系列及型号： 单极开关型AKE 旭化成：EW450, EW...

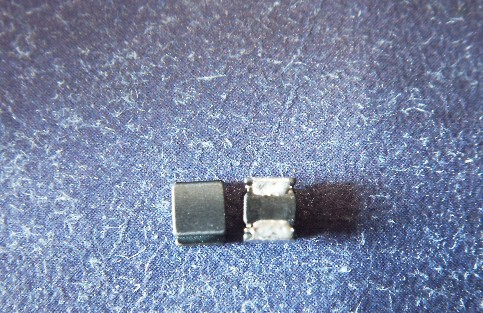

供应1210 22UH绕线型功率电感LQH32CN220K53L
信息内容：系列 ： LQH32C_53 电感 ： 22µH 电流 ： 250mA 类型 ： 铁氧体芯体 容差 ： ±10% 屏蔽 ： 无屏蔽 DC 电阻(DCR) ： 923 毫欧 自谐振频率 ： 19MHz 封装/外壳 ： 1210（3225 公制） 安装类型 ： 表面贴装 包装 ： 带卷 (TR)
