电池组电芯电压压差综合测试仪 W604a

仪器可在测试整个电池组的电压、内阻、过放电流、短路保护时间等基本参数的同时，还一起测试电池组各个电芯的电压，并比较电芯的电压压差。并可把所有数据上传至电脑。

背景：在电池组中，把多个电池串联起来，得到所需要的工作电压；把多个电池并联起来，得到更高的容量和更大的电流；电池组串联和并联这两种方法结合起来，就能得到适合的电压电流和容量。如“四串两并”就是：把两组由四节电池串联在一起的电池组并联起来。

{一个电池组的性能是取决于电池组里最差的那块电池的性能}

使用高电压电池组所带来的一个问题，就是有可能遇到电池组里的某一节电池失效的情况，只要一节电池有问题，整个电池组的性能就会受到很大的影响。电池组中存在不匹配的电池，就有可能会中断电流的输送，其余仍然完好的电池就不能把所存储的电量送出来了，使得电池组的使用时间大大缩短。同时，一节性能差的电池，就像是一个堵住水管的塞子，会产生巨大的阻力，阻止电流流过去。而在‘坏’的那节电池呈现很大的内阻时电池组还带有工作负载，那么，将会导致整个电池组的输出电压将大幅度下降。同时在这些情况下还有可能会出现电池组内某些电池短路，将出现意想不到的危险情况。

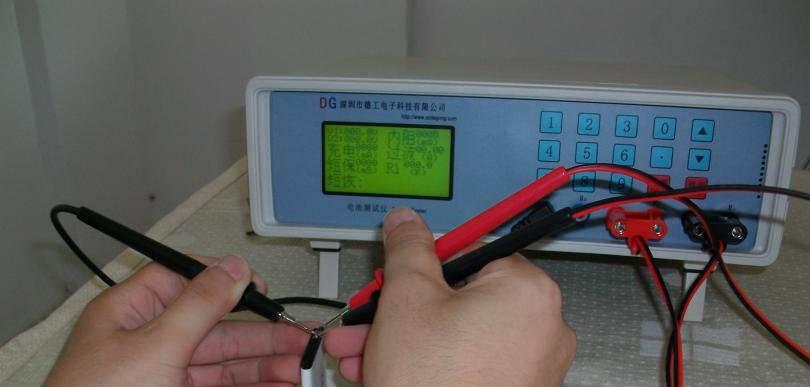

深圳市德工电子科技有限公司（德工仪器）在原有的1-4节20V电池测试仪的基础上专门开发了一款具备电池组电芯电压测试功能的电池检测仪器设备:电池组电芯电压压差综合测试仪器 W604a

这款仪器可测试单个成品电池及两串、三串、四串锂-聚合物电池组；电压在20V以内的18650电池、磷酸铁锂电池、镍氢电池、镍镉电池等多类可充电电池（组）均适用；同时还可测试钢壳铝壳、软包装电芯（组）及多类一次性电池的容量；[……如手机电池、对讲机电池、18650电池、两串电池组、三串电池组、四串电池组、多串镍氢、镍镉电池组、数码产品电池、普通干电池、小型免维护铅酸蓄电池等……]

◆ 仪器测试功能：

电池电压、 负载电压（压差）、 内阻、 充电功能、 过放电流、短路保护时间、 识别（热敏）电阻、 短路保护恢复功能、

·电池组各个电芯电压、压差测试· 、

容量测试（包括充、放电测试；过充、过放保护电压测试;此项为慢测项，测试时间长）；

1、电池电压V：电池/电芯当前电压，即开路电压；

2、负载电压Vo：指带一定负载时电池的电压，检测电池压差；

3、内阻：整个电池内阻测试；

4、短路保护时间:电池在短路时开启短路保护功能的反应时间；

5、短保恢复：测试电池是否具备自恢复电压功能；方便客户对高品质电池的研发和生产。

6、过放电流：为电池所允许放电的电流值；。

7、充电功能：设置一定的电流给电池进行充电，测试电池充电功能。

8、识别电阻：电池内部识别（热敏）电阻R1、R2检测；

9、容量测试：测试电池/电芯的容量大小（包括充、放电测试；过充、过放保护电压测试）；

充电时间、充电电流、放电电流、充电终止电压、放电终止电压均可设置。

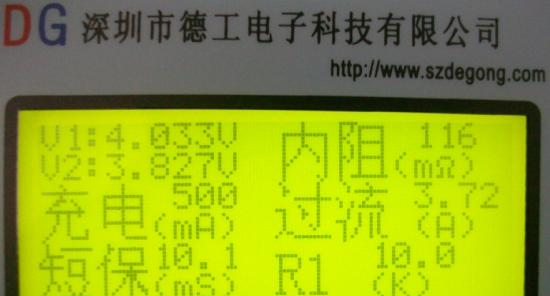

*10、电池组电芯电压、压差测试：电池组各个电芯的电压值测试，同时对测试出来的电芯电压值两两对比判断，VR处显示出电芯电压与最小值的差值。

◆ 仪器特点：电池综合测试仪W604a

1.1  测试功能齐全；测试速度快，快速测试时最快约1-2秒即可测完一块电池；

1.2  测试精度高、量程大；仪器界面全中文菜单式显示、数字键盘操作；测试结果全数值显示；测试结果可选择保留或者清零；

1.3  每一项测试功能项均可选，需要测试什么参数直接选定，不选则不测试；

1.4  各测试功能参数均能直接输入数字设置上下限，不在所设范围内仪器显示真实值但颜色加深、同时蜂鸣器报警；

1.5  可测试电池负载电压，并且负载电流及允许压差可直接设置；

1.6  容量测试：充电电流大小、放电电流大小、充电时间、充电截止电压、放电截止电压范围均可直接设置；设置好参数后仪器全自动进行测试流程的转化，并显示放电时间及容量大小；

1.7  仪器自带电池激活功能，测试前测试后均对电池进行激活；

可选择测试前是否对电池进行激活；

1.8  激活延时、过流延时、短恢延时值均可自行设置；

1.9  电压、电流、内阻、识别电阻等均可在不拆壳的情况下进行校正；

可选择‘一键恢复’出厂设置；

1.10  电池测试仪可连接电脑；（配备的电脑软件光盘）

快速测试结果自动上传至电脑，数据可导出至Excel表格、可编辑、打印；

◆ 仪器相关技术指标：

* 仪器外观大小约: 290mm(L)*270mm(W)*100mm(H)    重约: 4kg

* 保修:  仪器正常使用一年内出现任何故障，均由本公司负责免费维修！！！

电芯间的压差范围可直接设置，如VR处的差值超过“参数范围”内设置的所允许压差值，则这一数值背景颜色加深，仪器报警，提示“NG” ，反之显示“Pass” 。
