供应SMDRH6D28 6D38 8D28 8D38 大电流屏蔽电感器
| 价 格： | 面议 |
应用范围:滤波 种类:电感线圈 品牌:锦云 型号:SMDRH屏蔽贴片功率电感 封装形式:贴片电感 绕线形式:多层平绕式 导磁体性质:铁氧体磁芯 磁芯形状:帽形 工作频率:低频 安装方式:贴片式 骨架材料:磁芯 品质因数Q:27 电感量:0.0022-2.2（mH） 额定电流:200-4500（mA） 分布电容:0.03（F）
产品介绍
锦云SMDRH系列屏蔽贴片功率绕线电感器，采用闭磁路构造设计、轻便薄小、大电流低直流阻抗，大电流贴片功率电感闭磁式系列采用闭磁路构造设计，轻便薄小，高击穿电压。直流阻抗比其他型式低于10%~60%。广泛使用在电视游乐器、电脑周边设备、笔记型电脑、小型通信机器、直流转换器...等产品上。大电流系列电感器不仅对电讯、消费和工业电子应用是理想选择，尤其适用于汽车领域。
锦云SMDRH系列屏蔽贴片功率绕线电感器，符合RoHS标准，无铅焊接技术及100%无铅，并提供更有竞争力的价格和快速交货服务。若需特殊规格型式，请与锦云业务联系。
SMDRH屏蔽贴片功率绕线电感器 图示和尺寸：（单位mm） | ||||||
dzsc/18/2516/18251686.jpg | ||||||
P/N料号 | A | B | C(MAX) | D | E | F |
SMDRH63 | 6.2±0.3 | 6.6±0.3 | 3.0 | 1.5±0.5 | 5.9±0.5 | 6.6±0.5 |
SMDRH65 | 6.2±0.3 | 6.6±0.3 | 5.0 | 1.5±0.5 | 5.9±0.5 | 6.6±0.5 |
SMDRH73 | 7.3±0.5 | 7.3±0.5 | 3.5 | 1.8±0.5 | 5.4±0.5 | 7.2±0.5 |
SMDRH74 | 7.3±0.5 | 7.3±0.5 | 4.5 | 1.8±0.5 | 5.4±0.5 | 7.2±0.5 |
SMDRH105 | 9.8±0.5 | 8.9±0.5 | 5.0 | 3.0±0.5 | 7.6±0.3 | 9.6±0.5 |
SMDRH124 | 12±0.5 | 12.0±0.5 | 4.5 | 5.0±0.5 | 7.6±0.5 | 11.8±0.5 |
SMDRH125 | 12±0.5 | 12.0±0.5 | 6.0 | 5.0±0.5 | 7.6±0.5 | 11.8±0.5 |
SMDRH127 | 12±0.5 | 12.0±0.5 | 8.0 | 5.0±0.5 | 7.6±0.5 | 12.0±0.5 |
SMDRH屏蔽贴片功率绕线电感器 料号标识 | |||||||||
|
|
|
|
|
| ||||
SMDRH | 127 | — | 180 | M | |||||
① | ② |
| ③ | ④ | |||||
①产品类型：SMDRH屏蔽贴片功率绕线电感器。
②款式：铁芯RI CORE尺寸。
③电感值：例如"180"代表18 uH。
④电感值容许公差:"M":+20%; "K":+10%; "J":+5%。
锦云电感器优势产品：色环电感，工字电感，三脚报警器电感,SMD功率贴片电感,磁环电感。
彭刚义 电话：0510-83805287 传真：0510-83805687
手机：18912356559 QQ:582036252 邮箱：582036252@qq.com
网址：www.jycoil.com
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 舒云梅
- 电话：0510-83805287
- 传真：0510-83805287
- 手机：
- QQ ：
供应屏蔽电感 贴片SMDRH功率电感

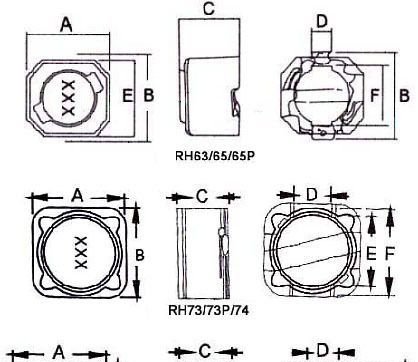

信息内容：应用范围:滤波 种类:电感线圈 品牌:锦云 型号:SMDRH 封装形式:贴片电感 绕线形式:多层平绕式 导磁体性质:铁氧体磁芯 磁芯形状:罐形 工作频率:低频 安装方式:贴片式 骨架材料:磁芯 品质因数Q:44 电感量:0.01-1.2（mH） 额定电流:250-3000（mA） 分布电容:0.025（F）产品介绍 锦云SMDRH系列屏蔽贴片功率绕线电感器，采用闭磁路构造设计、轻便薄小、大电流低直流阻抗，大电流贴片功率电感闭磁式系列采用闭磁路构造设计，轻便薄小，高击穿电压。直流阻抗比其他型式低于10%~60%。广泛使用在电视游乐器、电脑周边设备、笔记型电脑、小型通信机器、直流转换器...等产品上。大电流系列电感器不仅对电讯、消费和工业电子应用是理想选择，尤其适用于汽车领域。锦云SMDRH系列屏蔽贴片功率绕线电感器，符合RoHS标准，无铅焊接技术及100%无铅，并提供更有竞争力的价格和快速交货服务。若需特殊规格型式，请与锦云电感业务联系。 SMDRH屏蔽贴片功率绕线电感器 图示和尺寸：（单位mm） dzsc/18/2519/18251904.jpg P/N料号ABC(MAX)DEFSMDRH636.2±0.36.6±0.33.01.5±0.55.9±0.56.6±0.5SMDRH656.2±0.36.6±0.35.01.5±0.55.9±0...
