供应智能涡街流量计
| 价 格： | 面议 | |
| 型号/规格： | CH-LUGB | |
| 品牌/商标： | 昌辉仪表 |
一、 概 述 LUGB型涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。 该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。 二、 仪表特点与用途 特点： n 无可动部件，长期稳定，结构简单便于安装和维护 n 采用消扰电路和抗振动传感头，具有一定抗环境振动性能 n 采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上 n 由软件对仪表系数非线性进行修正，提高测量精度 n 压力损失小，量程范围宽 n 采用EEPROM对累积流量进行掉电保护，保护时间大于10年 用途： 本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。 三、技术参数
| 公称通经(mm) | 15，20，25，40，50，65，80，100，125，150，200，250，300 |
| 仪表材质 | 1Cr18Ni 9Ti |
| 公称压力(Mpa) | PN1.6Mpa；PN2.5Mpa； PN4.0Mpa |
| 被测介质温度(℃) | －40～+250℃ ；－40～+350℃ |
| 环境条件 | 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
| 精度等级 | 测量液体：示值的±0.5 测量气体或蒸汽：示值的±1.0、±1.5 |
| 量程比 | 1:10；1:15 |
| 阻力损失系数 | Cd<2.6 |
| 输出信号 | 传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器：两线制4 ~ 20mADC电流信号 |
| 供电电源 | 传感器：+12VDC 、+24VDC(可选) 变送器：+24VDC 现场显示型：仪表自带3.2V锂电池 |
| 信号传输线 | STVPV3×0.3(三线制)，2×0.3(二线制) |
| 传输距离 | ≤500m |
| 信号线接口 | 内螺纹M20×1.5 |
| 防爆等级 | ExdIIBT6 |
| 防护等级 | IP65 |
| 允许振动加速度 | 1.0g |
| 产品型号与标记 | 说明 | ||||||||
| 种类LUG | 利用卡门涡街原理，流量传感器 | ||||||||
| 检测方法 | B | 应力式检测 | |||||||
| — | |||||||||
| 法 兰 连 接 | 1 | 表体法兰标准：GB/T9119·10－2000 | |||||||
| 法 兰 卡 装 | 2 | 产品出厂自带卡装法兰、螺栓及垫片 | |||||||
| 被测介质 | 气 体 | 1 | |||||||
| 液 体 | 2 | ||||||||
| 蒸 汽 | 3 | ||||||||
| 口 径 | 01 | 20mm | |||||||
| 02 | 25mm | ||||||||
| 04 | 40mm | ||||||||
| 05 | 50mm | ||||||||
| 06 | 65mm | ||||||||
| 08 | 80mm | ||||||||
| 10 | 100mm | ||||||||
| 12 | 125mm | ||||||||
| 15 | 150mm | ||||||||
| 20 | 200mm | ||||||||
| 25 | 250mm | ||||||||
| 30 | 300mm | ||||||||
| 信号及转换器类型 | Z | 一体型 | |||||||
| N | 电压脉冲 | ||||||||
| A | 4～20mADC，二线制 | ||||||||
| B | 电池供电，现场液晶显示 | ||||||||
| C | 现场液晶显示，4～20mADC | ||||||||
| F | 分体型 | ||||||||
| N | 电压脉冲 | ||||||||
| C | 4～20mADC，带电流指示表头 | ||||||||
| E | 防爆，ExdIIBT6 | ||||||||
| N | 不防爆 | ||||||||
- 所属城市：江苏 淮安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 徐斌
- 电话：0517-86951080
- 传真：0517-86951079
- 手机：13813313252
- QQ ：
供应孔板流量计
信息内容：一、概述 充满管道的流体，当它们流经管道内的节流装置(孔板流量计)时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。智能节流装置(流量计)是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该仪表采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。 二、特点 ▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。▲孔板计算采用国际标准与加工▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。▲标准型节流装置无须实流校准，即可投用。▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。三、智能型特点▲采用进口单晶硅智能差压传感器▲高精度，完善的自诊断功能▲智能孔板流量计其量程可自编程调整。▲可同时显示累计流量、瞬时流量、压力、温度。▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。▲配有多种通讯接口...

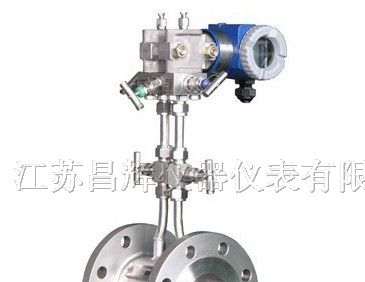

供应一体化孔板流量计
