CL48-AI CL48-AI3 CL48-AV CL48-AV3

CL96-AI CL96-AI3 CL96-AV CL96-AV3

CL42-AI CL42-AI3 CL42-AV CL42-AV3

CL80-AI CL80-AI3 CL80-AV CL80-AV3

CL72-AI CL72-AI3 CL72-AV CL72-AV3

48 方形数显表

CL48-AI 交流电流表        CL48-AI 交流电流表

CL48-AV 交流电压表         CL48-AV 直流电压表

CL48-AI3 三相交流电流表    CL48-AV3 三相交流电压表

96B 槽形

CL96B-AI 交流电流表        CL96B-DI 直流电流表

CL96B-AV 交流电压表        CL96B-DV 直流电压表

CL96B-P 三相有功功率表     CL96B-Q 三相无功功率表

CL96B-F 频率表             CL96B-PF 功率因数表

CL96B-AI/M 交流电流变送表  CL96B-AV/M 交流电压变送表

96 方形数显表

CL96-AI 交流电流表      CL96-DI 直流电流表

CL96-AV 交流电压表      CL96-DV 直流电压表

CL96-P 三相有功功率表   CL96-Q 三相无功功率表

CL96-F 频率表           CL96-PF 功率因数表

CL96-D 功率因数角度表

CL96-AI/M 交流电流变送表 CL96-AV/M 交流电压变送表

CL96-AI3 三相电流表CL96-AV3 三相电压表

CL96-AI3/M 三相电流变送表CL96-AV3/M 三相电压变送表

72 方形数显表

CL72-AI 交流电流表          CL72-DI 直流电流表

CL72-AV 交流电压表          CL72-DV 直流电压表

CL72-P 三相有功功率表       CL72-Q 三相无功功率表

CL72-F 频率表               CL72-PF 功率因数表

CL72-AI/M 交流电流变送表   CL72-AV/M 交流电压变送表

CL72-AI3 三相电流表         CL72-AV3 三相电压表

46 槽形数显表

CL46-AI 交流电流表             CL46-DI 直流电流表

CL46-AV 交流电压表            CL46-DV 直流电压表

CL46-P 三相有功功率表           CL46-Q 三相无功功率表

CL46-F 频率表                    CL46-PF 功率因数表

CL46-AI/M 交流电流变送表         CL46-AV/M 交流电压变送表

42 方形数显表

CL42-AI 交流电流表             CL42-DI 直流电流表

CL42-AV 交流电压表             CL42-DV 直流电压表

CL42-P 三相有功功率表           CL42-Q 三相无功功率表

CL42-F 频率表                   CL42-PF 功率因数表

CL42-AI/M 交流电流变送表        CL42-AV/M 交流电压变送表

CL42-AI3 三相电流表           CL42-AV3 三相电压表

80 方形数显表

CL80-AI 交流电流表            CL80-DI 直流电流表

CL80-AV 交流电压表           CL80-DV 直流电压表

CL80-P 三相有功功率表        CL80-Q 三相无功功率表

CL80-F 频率表                CL80-PF 功率因数表

CL80-AI/M 交流电流变送表     CL80-AV/M 交流电压变送表

CL80-AI3 交流电流表           CL80-AV3 交流电压表

16 槽形数显表

CL16-AI 交流电流表       CL16-DI 直流电流表

CL16-AV 交流电压表       CL16-DV 直流电压表

CL16-P 三相有功功率表     CL16-Q 三相无功功率表

CL16-F 频率表              CL16-PF 功率因数表

CL16-AI/M 交流电流变送表  CL16-AV/M 交流电压变送表

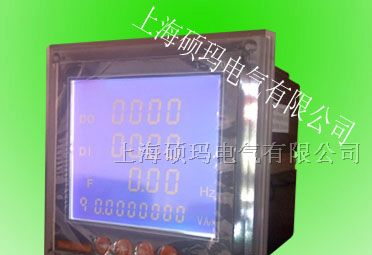

可当地查看一条回路及开关的各种电参量,运行状态等;可查看或设定运行参数.
1.2.2安全性高,可靠性好仪表在设计过程中采用了多种抗干扰措施,能够在电力系统中稳定运行.静电
放电抗扰符合4级;电快速瞬变脉冲群抗扰性符合4级,高压冲击抗扰符合4级;浪涌抗扰符合3级;
面板防护等级符合IP54;壳体防护等级符合IP20
监控仪表外形尺寸符合DIN96×96标准,壳体深度为60mm,采用自锁面板式安装
机构,无需螺丝固定即可安装.小巧的外形和简洁的安装方式
方便.
1.2.4系统接线方便灵活
系统接线方式有三相四线制,三相三线制
1.2.5显示直观,操作简便
大尺寸专用液晶模块可以实时显示多项信息,配合明亮的背光,使操作者在光线差的情况下也能
准确阅读数据.操作方式人性化,操作者能在短时间内掌握,阅读数据和参数设置等操作将变得简单
易行.安装注意事项
1)本产品内部无用户可调元器件,安装时请勿拆开.
2)不要带电作业.
3)运行时应满足环境温度在--20.C～70.C,湿度在0～95%,大气压在70kPA～106kPA之
间.避免将仪表置于强干扰源,辐射源,热源附近及粉尘多的地方.
本产品运输时,需在包装条件下进行,运输和拆封过程中不应受到剧振动和冲击.存放
仪表应在原包装内,保存地点应环境清洁,环境温度不超过一30.C～+80.C,相对湿度不超过
±95%(不结露),空气中不含腐蚀性气体和霉菌.工作电源有两种:交流电源85VAC～265vAC/85VDC～265VDC,功耗<5W;
直流电源24VDC±20%输入,纹波系数不大于5%,功耗<3W:
继电器输出:2路,250V/5A AC或30V/5A DC:
支持接线方式:三相四线制,三相三线制
界面操作:支持在线修改模块地址,波特率,整定参数,显示所有测量和计算数据等
液晶显示器:分段式液晶,视域67mmX60mm:
显示更新速度:<1秒:
RS485通讯:支持Modbus规约,通讯速率(1200,2400,4800,9600),隔离输出容量32个:
通讯响应时间:20ms(9600bps):
使用环境:一20.C～70℃:
贮藏温度:-30℃～80℃:
湿度:95%不结露:
防护等级:面板IP54,壳体IP20.
监测技术指标:
跟踪频率范围:45～65Hz(.分辨率0.02Hz):
采集部分精度:(U,I)0.5级;
计算部分精度:(P,Q,S)1级:
开关量状态采集:4路,无源节点光隔离(隔离电压l500VDC)输入:
开关量状态去抖时间:60 ms:
开关量状态采集分辨率:≤2ms;
电能脉冲计数输入:开关量状态输入复用;
PT额定输入:二次侧220V或标准IOOV(输入连续过载到1.25倍额定值);一次侧l00V～35000V;
CT额定输入:5A (连续过载到2倍额定值),订货时注明需求类型.
C订货说明
订货时需要标明的相关标准(对应铭牌内容)
电源标准配置:85～265V/AC或85～265V/DC,5W;可选配置:24V/DC±20%,3W
cT额定标准输入:5A,连续过载2倍;可选输入:lA,连续过载2倍
