应用范围:通用 品牌:澳地特 产品系列:AD300 型号:AD300全系列 额定电压:三相AC380-400（V） 适配电机功率:0.75-400（kW） 控制方式:电压矢量 供电电压:低压 电源相数:多相 输出电压调节方式:全矢量 外型:塑壳 营销方式:代理
1、AD300规格型号 dzsc/18/2499/18249911.jpg dzsc/18/2499/18249911.jpg 2、AD300产品技术规范
| 控制特性 | 控制方式 | 闭环矢量控制* | 开环矢量控制 | V/F控制 |
| 启动转矩 | 0.00Hz 180% | 0.5Hz 150% | 1.50Hz 150% |
| 调速范围 | 1:1000 | 1:100 | 1:50 |
| 稳速精度 | ± 0.02% | ± 0.2% | ± 0.5% |
| 转矩控制 | 有 | 有 | 无 |
| 转矩精度 | ±5% | ±10% | — |
| 转矩响应时间* | <10ms | <20ms | — |
| 产品功能 | 重点功能 | 转矩/速度控制模式切换、多功能输入/输出端子、欠压调节、三地切换、转速跟踪、转矩限制、多段速运行、自整定、S段曲线加减速、转差补偿、PID调节、简易PLC、定长控制、下垂控制、限流控制、手动/自动转矩提升、电流限定、AVR功能 |
| 频率设定方式 | 操作面板设定、端子Up/Dn设定、上位机通讯设定、模拟设定AI1/AI2、端子脉冲X4,X5设定 |
| 频率范围 | 0.00～300.0Hz |
| 输入频率分辨率 | 数字设定：0.01Hz模拟设定：频率 0.1% |
| 起动频率 | 0.00～60.00Hz |
| 加减速时间 | 0.1～3600s |
| 过载能力 | G型机：150%额定电流60s，180%额定电流20s P型机：120%额定电流60s，150%额定电流1s |
| 能耗制动能力 | 制动单元动作电压：650～750V |
| 直流制动能力 | 直流制动起始频率：0.00～300.0Hz直流制动电流：P型机:0.0~80.0%; G型机:0.0~100.0%直流制动时间：0.0～30.0s；无需直流制动起始等待时间，实现快速制动 |
| 磁通制动功能 | 可通过增加电机磁通量的方法使电机快速减速 |
| 特色功能 | 多功能MKF键 | 的多功能键可设置经常使用的操作：JOG、正反转切换、运行命令给定方式切换等 |
| 参数拷贝 | 标准操作面板可实现参数上传、；对已经上传的参数可选择禁止上传覆盖 |
| 共直流母线 | 全系列可实现多台变频器共用直流母线供电 |
| 独立风道 | 全系列采用独立风道设计，支持散热器柜外安装方式 |
| 扩展卡 | IO扩展卡、注塑机接口卡等 |
| 上电自检 | 实现对内部及外围电路的上电自检，如电机接地、+10V电源输出异常、模拟输入异常 |
| 保护功能 | 电源欠压、过流保护、过压保护、干扰保护、自整定故障、模块保护、散热器过热保护、变频器过载保护、电机过载保护、外设保护、电流检测异常、输出对地短路异常、运行中异常掉电、输入电源异常、输出缺相异常、EEPROM异常、继电器吸合异常、温度采样断线、编码器断线、+10V电源输出异常、模拟输入异常、电机过热、通讯异常、版本兼容异常、拷贝异常、扩展卡连接异常、端子互斥性检查未通过、硬件过载保护 |
| 环境 | 使用场所 | 垂直安装在良好通风的电控柜内。不允许水平或其它的安装方式。冷却介质为空气。安装在不受阳光直晒，无灰尘、无腐蚀性气体、无可燃性气体、无油雾、无蒸汽、无滴水的环境 |
| 环境温度 | -10～+40℃，40～50℃之间降额使用，每升高1℃，额定输出电流减少1% |
| 湿度 | 5～95%，不允许凝露 |
| 海拔高度 | 0～2000米，1000米以上降额使用，每升高100米，额定输出电流减少1% |
| 振动 | 3.5mm，2～9Hz；10 m/s2，9～200Hz；15 m/s2，200～500Hz |

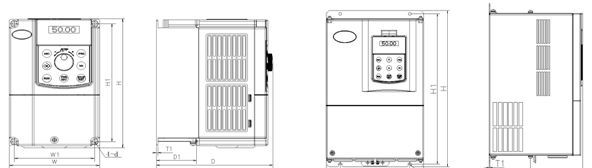

| 机型 | 规格 | H | W | D | H1 | A | B | d |
| A | AD300-S20R4GBAD300-S2R75GBAD300-S21R5GBAD300-S22R2GBAD300-T4R75GB/1R5PBAD300-T41R5GB/2R2PBAD300-T42R2GB/3R7PBAD300-T43R7GB/5R5PB | 210 | 133 | 180 | 238 | 108 | 225 | 7 |
| B | AD300-T45R5GB/7R5PBAD300-T47R5GB/011PB | 280 | 170 | 180 | 308 | 150 | 295 | 7 |
| C | AD300-T4011GB/015PB AD300-T4015GB/018PB | 350 | 210 | 190 | 370 | 180 | 355 | 7 |
| D | AD300-T4018G/022P AD300-T4022G/030PAD300-T4030G/037P | 450 | 270 | 200 | 470 | 200 | 455 | 9 |
| E | AD300-T4037G/045P AD300-T4045G/055PAD300-T4055G/075P | 580 | 350 | 270 | 600 | 200 | 580 | 9 |
| F | AD300-T4075G/090P AD300-T4090G/110P | 680 | 400 | 300 | 700 | 300 | 680 | 11 |
| G | AD300-T4110G/132P AD300-T4132G/160P | 720 | 450 | 320 | 740 | 300 | 720 | 11 |
| H | AD300-T4160G/200PAD300-T4200G/220PAD300-T4220G/250P | 1000 | 450 | 400 | 1020 | 200X2 | 1000 | 11 |
| I | AD300-T4250G/280PAD300-T4280G/315PAD300-T4315G/355P | 1200 | 450 | 400 | 1220 | 200X2 | 1200 | 11 |
