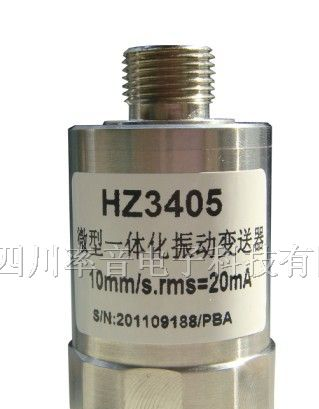

HZ3407系列变送器内置MEMS压电元件感应振动速度，通过高精密集成电路将加速度转换为速度峰值/有效值；再将速度峰值/有效值转换为对应量程的4～20mA电流输出；非常适用于连接到DCS、PLC及数据采集系统中等。提供最稳定的检测电路，内置高温冲击保护，提供多种安装螺纹，多种振动量程范围，频响特性优良，测量精度高，适用范围广，是风机、泵等旋转机械振动监测的理想选择。

技术规格

电   源：15~30VDC电源供电，

  功耗0.5W；

测量量程：速度有效值/峰值，量程可选

频率范围：10～2000Hz；-3dB，5%；

敏感方向：轴向，任意方向/角度安装；

横向灵敏度：≤3%；

壳体材料：316L不锈钢壳体，内部用环氧树脂密封灌装；

电气隔离：500Vrms，电路与壳体隔离；

引出线方式：（1）顶部直接出线

（2）带防护盒端子出线

电流输出：与速度有效值/峰值

   成比例的4-20mA DC 电流

精    度：优于±3%。

负载能力：≤500Ω

抗干扰标准：符合IEC61000；

冲击极限：1000g；

使用环境：-30～80℃；

相对湿度：不大于95%，无结露。防护等    级：IP67

质    量：0.37kg；

安装接线

1  变送器的安装

在机器外壳体上开一个M8*1.25（或按用户安装尺寸为准）螺纹孔，将变送器顺时针方向将其旋转到对应螺纹孔内；直到螺纹完全旋紧。

根据现场安装情况，尽可能将变送器X（水平）、Y（垂直）安装；

2  变送器电气连接

①应遵循GB 3836.15和GB 3836.14的规定和要求进行安装电缆和布线；

②可配接2芯或4芯屏蔽电缆，出厂配带的电缆规格：2芯双绞屏蔽电缆，内径0.35-0.5平方，外层为耐高温、耐腐蚀、高强度聚四氟乙烯；

③避免干扰大的信号电缆与变送器电缆并行走线；

④防止湿气进入密封电缆引入孔；

⑤线缆和出线端子均做了一一标识，相同标识代码的端子和电缆相连接；

采用两芯电缆出线，定义如下：

采用两芯端子出线，定义如下：

严禁带电安装接线，线头压紧牢固,不能松动；

⑧接线安装完成后，检查线路连接正确后，才准许送电运行。

使用说明

1、使用

1）在使用前，应检查接线是否完好；

2) 确认工作电源应为15~30V DC；

3）变送器上电，无振动时输出电流应为4.00 mA左右；

4）被测机器振动，变送器输出应对应振动线性的4~20mA电流输出；

2、维护

1）检修前，必须切断电源。

2）变送器不应碰损，保持清洁，维护

时可用浸过汽油的干净布擦洗。

3）检查接线头与端子连接是否紧固，。

其它事项

标准配置：HZ3407变送器1台

  《技术规格和使用手册》1册

       《产品合格证》1份
