供应SUNX传感器 LX-101
| 价 格： | 面议 |
品牌:SUNX神视 型号:LX-101 种类:光学 材料:混合物 材料物理性质:绝缘体 材料晶体结构:单晶 制作工艺:集成 输出信号:模拟型 防护等级:1 线性度:1（%F.S.） 迟滞:1（%F.S.） 重复性:1（%F.S.） 灵敏度:高 漂移:0 分辨率:1
能满足多方面的色标检测需求！
dzsc/18/2460/18246034.jpg
具有多种的色标检测功能，可根据用途选择检测模式。
具有45μs超高速反应的“色标模式”和色标辨别性能的“彩色模式”，用户可根据需求选择使用。
色标模式
是利用三种(R·G·B)LED中的一种(单色)，实现45μs的超高速反应的检测模式。通过LED自动选择功能可自动选择的LED。最适于高速检测。
dzsc/18/2460/18246034.jpg
LED自动选择功能
可从R·G·B LED三种颜色中选择的颜色搭配。LX-100的色标模式装备了“LED自动选择功能”，以自动选择将色标和底色对比(S/N比)的LED，进行检测。因为不是根据色标和底色的反射量差距而是根据两者的对比来自动辨别LED，所以能进行更为稳定的检测。
dzsc/18/2460/18246034.jpg
色标检测中入光量差距越大检测便越容易，同时入光量比率越高则检测越稳定。
如对包装薄膜，因为蓝色LED的入光量比率有优势，它能进行更稳定的检测，所以在这种情况下使用蓝色LED进行色标检测。
如此，LX-100会自动选择能获得最稳定检测结果的LED。
彩色模式
同时使用三种颜色(R·G·B)的LED， 通过反射光的R·G·B比率高精度判别色标颜色。也可有效检测色标周围那些带花纹及图案的薄膜等。
dzsc/18/2460/18246034.jpg
高精度色标颜色辨别
在彩色模式，同时利用三种颜色(R·G·B)的LED，根据R·G·B比率辨别色标颜色。通过内置12bitA/D转换器可以实现分辨率达1/4000的高精度判断。下图是该结构的示意图。
dzsc/18/2460/18246034.jpg
dzsc/18/2460/18246034.jpg
通过数字显示即可简单设定！可对设定内容进行数字管理。
通过4位数字显示可确认色标和底色的入光量。另外，基准值能够用数值来管理所以标准化也简单。因为一显示直接代码即可确认设定内容，所以可有效地进行远距离维护。
dzsc/18/2460/18246034.jpg
初学者也能立即掌握的MODE NAVI
MODE NAVI使用6个指示灯来显示传感器的基本操作项目，一眼即可辨认出当前所设定的是何种操作模式。操作极为简单。
dzsc/18/2460/18246034.jpg
检测状态可进行数字管理
操作人员通过数字显示屏一眼就能确认现在的传感器的检测状态。并且各包装薄膜上的传感器设定也通过数字指示屏可以确认。
传感器的设定指示用例
| dzsc/18/2460/18246034.jpg | dzsc/18/2460/18246034.jpg | dzsc/18/2460/18246034.jpg |
通过直接代码设定内容一目了然
通过4位直接代码显示LX-100的设定内容。若使用直接代码，就能简单确认设定内容，从而通过电话即可掌握目前的状态。
| dzsc/18/2460/18246034.jpg |
| dzsc/18/2460/18246034.jpg |
教导极其简单
如需在色标上设定为ON，只要按下ON按钮即可。
下面以“2点教导”为例介绍最基本的设定方法：dzsc/18/2460/18246034.jpg
| 其他的教导方法 · 全自动教导：色标模式下，连续移动物体进行教导。 · 1点教导：彩色模式下，将栓测颜色对准光点进行教导。 可从外部教导 安装在装置内部的色标传感器，也通过操作盘、触摸屏等 装置外侧的装备进行外部输入教导。种类切换也非常简单。 dzsc/18/2460/18246034.jpg | dzsc/18/2460/18246034.jpg |
其他特点和便利功能
| 小型设计，省空间 将高精度，多功能凝缩于W57×D24×H38mm的紧凑机身中，根据使用设备可选择电缆型和连接器型2种。对现有设备也非常简单地使用。 | dzsc/18/2460/18246034.jpg |
| 电缆型 ·输出1(OUT)和输出2(OUT)装备 ·教导输入装备 ·备有NPN输出型和PNP输出型 ·附带5芯电缆 | dzsc/18/2460/18246034.jpg |
| 连接器型 ·教导输入装备 ·备有NPN输出型和PNP输出型 ·带M12连接器的电缆(另售)备有直线型和弯头状型 | dzsc/18/2460/18246034.jpg |
按钮锁定功能
若使用按钮锁定功能，为了使传感器设定项目不被错误更改，该功能能够限制输入操作。并且它也可以进行只允许基准值调整的“RUN调节”，只允许教导操作的“RUN教导”之类的细微设定。在设定了“RUN调节”和“RUN教导”时，调节和教导可如在RUN模式中一样进行。
※按钮锁定功能在同时按下MODE按钮和OFF按钮2秒以上起有效，再次同时按住这两个按钮2秒以上即可取消该按钮锁定功能。
dzsc/18/2460/18246034.jpg
定时功能
安装了取消色标检测不需要的信号和扩大向控制机器发送信号的范围的定时功能。
●传感器安装了ON延迟和OFF延迟两种定时器。
●定时时间可从1ms/2ms/5ms/10ms/20ms/50ms/100ms/200ms/500ms 这9个阶段中选择。
直接代码表(D-Code)
可通过4位代码(D-Code)来确认传感器的设定模式。以下是其一览表。
dzsc/18/2460/18246034.jpg
注：
1)传感器自动设定色标模式的L-ON/D-ON,比如在2点教导中，如需ON输出的色标上ON按钮，需OFF输出的底色上按OFF按钮即可设定。此时，操作人员根本无需去留心L-ON/D-ON。
2)将检测精度设定为FINE（标准）/COARSE（粗略）两个阶段。
3)白分壁显示仅在色标模式中有效。
4)所谓ECO模式为在RUN模式时，一定时间（约10秒以上）没有按钮操作的话，自然关闭数字显示以节省电力的功能，按任意按钮数字显示会再次亮起。
5)反转模式是传感器将数字显示颠倒安装时，使数字显示倒转以便于观察的功能。
*出场时的默认设定：世界代码为“0004”。
订购指南
传感器 (插入式连接器型传感器不附带匹配电缆，请另行订购。)
| 种类 | 形状 | 型号 | 输 出 | 检测距离 |
| 电缆型 | dzsc/18/2460/18246034.jpg | LX-101 | NPN开路集电极晶体管 | 10±3mm |
| LX-101-P | PNP开路集电极晶体管 | |||
| 插入式连接器型 | dzsc/18/2460/18246034.jpg | LX-101-Z | NPN开路集电极晶体管 | |
| LP-101-P-Z | PNP开路集电极晶体管 |
用于插入式连接器型的匹配电缆 (插入式连接器型传感器不附带匹配电缆，请另行订购。)
| 种类 | 型号 | 内容 | |
| 直线型 | CN-24B-C2 | 长2m | 0.34mm24芯橡皮电缆，一端带连接器。 电缆外径： 5mm |
| CN-24B-C5 | 长5m | ||
| 弯头状型 | CN-24BL-C2 | 长2m | |
| CN-24BL-C5 | 长5m | ||
用于插入式连接器型匹配电缆
·CN-24B-C2 ·CN-24BL-C2
·CN-24B-C5 ·CN-24BL-C5
dzsc/18/2460/18246034.jpgdzsc/18/2460/18246034.jpg
配件(另售)
| 种类 | 型号 | 内容 |
| 传感器安装支架 | MS-LX-1 | LX-100安装支架可用于各种安装。 |
| MS-LX-2 |
传感器安装支架
| ·MS-LX-1 附带2个带垫圈M4螺丝(长28mm) | ·MS-LX-2 附带2个带垫圈M4螺丝(长30mm) |
| dzsc/18/2460/18246034.jpgdzsc/18/2460/18246034.jpg | dzsc/18/2460/18246034.jpg |
规格
| 种类 | 电缆型 | 插入式连接器型 | |||
| NPN输出 | LX-101 | LX-101-Z | |||
| PNP输出 | LX-101-P | LX-101-P-Z | |||
| 检测距离 | 10±3mm | ||||
| 光点尺寸 | 1×5mm(检测距离10mm时) | ||||
| 电源电压 | 12～24V DC±10% 脉动P-P10%以下 | ||||
| 消耗电力 | 通常时：750mW以下(电源电压24V时，消耗电流30mA以下)， ECO模式时：600mW以下(电源电压24V时，消耗电流25mA以下) | ||||
| 输出1 (OUT) |
| ||||
| 输出工作 | 色标模式时：入光时ON/非入光时ON(教导时自动设定)，彩色模式时：一致时ON／不一致时ON(教导时设定) | ||||
| 短路保护 | 装 备 | ||||
| 输出2 (OUT) |
| ||||
| 输出工作 | 输出1的反转工作 | - | |||
| 短路保护 | 装 备 | - | |||
| 反应时间 | 色标模式时：45μs以下，彩色模式时：150μs以下 | ||||
| 教导输入 | 〈NPN输出型〉 〈NPN无接点输入 ·信号条件：High…＋5V～＋V或开路，Low…0～＋2V(源电流0.5mA以下) ·输入阻抗：约10k 〈PNP输出型〉 〈PNP无接点输入 ·信号条件：High…＋4V～＋V(流入电流为3mA以下)，Low…0～＋0.6V或开路 ·输入阻抗：约10k | ||||
| 数字显示 | 4位(红色)LED显示 | ||||
| 灵敏度设定方法 | 色标模式时：2点教导/全自动教导，彩色模式时：1点教导 | ||||
| 灵敏度微调 设定功能 | 装备 | ||||
| 定时器功能 | 装备可变ON延迟/OFF延迟定时器，有效/无效转换式(定时时间：1～500ms 9个阶段可变) | ||||
| 耐 环 境 性 能 | 保护结构 | IP67(IEC) | |||
| 周围温度 | －10～＋55°C(注意不可结露、结冰)，存储：－20～＋70°C | ||||
| 周围湿度 | 35～85%RH，存储：35～85%RH | ||||
| 周围照明度 | 白炽灯：受光面照明度3,000dzsc/18/2460/18246034.jpgx以下 | ||||
| 耐电压 | AC1,000V 1分钟，所有电源连接端子与外壳之间 | ||||
| 耐振动 | 频率10～500HZ，双振幅3.0mm/MAX20G，X，Y和Z各方向2小时 | ||||
| 耐冲击 | 耐久 加速度500m/s2(约50G)，X，Y和Z各方向3次 | ||||
| 投光元件 | 红色/绿色/蓝色 复合LED(投光波峰波长640nm/525nm/470nm) | ||||
| 材质 | 外壳：PBT，显示罩：聚碳酸酯，操作按钮：硅胶，透镜：玻璃，透镜管座：铝 | ||||
| 电缆 | 0.34mm25芯橡皮电缆，长2m | (注1) | |||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至100m | ||||
| 重量 | 机体：约120g 包装后：约180g | 机体：约55g 包装后：约120g | |||
| 附件 | 带垫圈的M4螺丝(长30mm)：2个 | ||||
注：插入式连接器型传感器不附带匹配电缆，请另行订购。
I/O电路图和线路图
NPN输出型
I/O电路图 |
| dzsc/18/2460/18246034.jpg |
PNP输出型
I/O电路图 |
| dzsc/18/2460/18246034.jpg |
插入式连接器型端子排列图
dzsc/18/2460/18246034.jpg
光点尺寸特性图(典型)
dzsc/18/2460/18246034.jpg
PRO模式设定项目一览
| ·在进行教导或各种详细的设定之前，一定要用NAVI模式的色标/彩色模式设定来进行标记模式或彩色模式的设定。 |
dzsc/18/2460/18246034.jpg
使用指南
| ·此目录是用于选定产品的指南，使用时请务必阅读产品附带的使用说明书。 |
该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故、确保安全，请谨慎使用。
安装
| ·请注意传感器的安装方向与检测物体的移动方向相对。 dzsc/18/2460/18246034.jpgdzsc/18/2460/18246034.jpg | ·固扭矩应在0.8N·m以下。 dzsc/18/2460/18246034.jpg |
各部件名称
dzsc/18/2460/18246034.jpg
检测有光泽的物体时
·检测有光泽物体时，由于正反射成分较多容易使检测不稳定。在此情况下，稍稍倾斜传感器光轴即可减少正反射光，从而可使检测稳定。
·检测有光泽物体时，与检测物体相对，将传感器倾斜1-~15°安装。
dzsc/18/2460/18246034.jpg
接线
· 请务必在电源切断的状态下进行接线作业。
· 接线有误时，会导致故障发生。
· 请确认电源变动情况，确保电源输入在额定范围内。
· 外加电压超过额定范围、或者直接连接至交流电源时，本产品可能会破损或烧坏，请予以注意。
· 在传感器安装部位周围使用产生干扰的设备(开关调节器、变频电机等)时，请务必将设备的屏蔽地线(F.G.)端子接地。
· 电源使用市售的开关调节器时，请务必将电源的屏蔽地线(F.G.)端子接地。
· 负荷短路或误接线时，本产品可能会破损或烧坏，请予以注意。
· 与高压线、动力线并排布线时，请避免使用同一根配线管，否则可能会因感应作用而发生误动作。
· 电缆需要延长时，其全长可用0.3mm2以上的电缆延长至100m。但为防止干扰，接线应尽可能短。
其它
· 使用时，请避开电源接通时的过渡状态(0.5s)。
· 快速起动式、高频点亮式荧光灯的光束会给检测造成影响，虽然因传感器类型而有所差异，但还应注意不要使光束直接投射到传感器上。
· 请勿用手直接触摸传感器的镜头面，镜头上有异物时，请用柔软的布轻轻擦拭。
· 镜头内部模糊时，请拆下镜头部分，擦拭干净。
· 请勿在室外使用。
· 请避免在蒸汽、灰尘等较多的场所、以及有腐蚀性气体的环境下使用。
· 请注意勿使稀释剂等有机溶剂、油、油脂直接接触到本产品。
· 请勿过度弯曲电缆的引出部分，或使其承受76N以上的张力等。
· 不能在具有可燃性、爆炸性的气体环境中使用。
· 切勿对本产品进行分解、维修或改造。
尺寸(单位：mm)
LX-101/LX-101-P 传感器
dzsc/18/2460/18246034.jpg
LX-101-Z/LX-101-P-Z 传感器
dzsc/18/2460/18246034.jpg
MS-LX-1 传感器安装支架（另售）
dzsc/18/2460/18246034.jpg
MS-LX-2 传感器安装支架（另售）
dzsc/18/2460/18246034.jpg
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张华
- 电话：0769-22301277
- 传真：0769-22301277
- 手机：
- QQ ：
供应松下VF100系列200V级变频器(面板可拆卸)
信息内容：松下VF100系列200V级变频器(面板可拆卸) VF100(200V级) 型号： 适用电机输出 额定输出电流AVF100-0022 0.2 1.5AVF100-0042 0.4 2.5AVF100-0072 0.75 4.2AVF100-0152 1.5 7.0AVF100-0222 2.2 10.0特点1.力矩特性提高具有简单矢量控制功能具有Auto-tuning功能

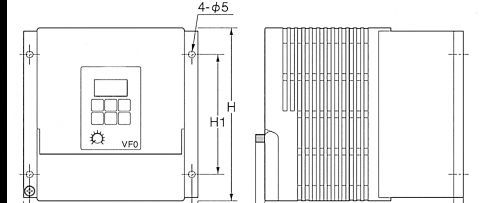

供应松下VF0系列变频器
