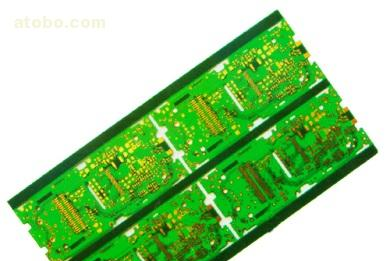

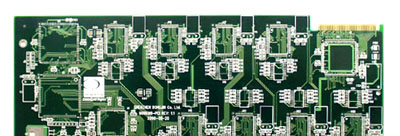

单面板（2）

价格：

面议

品牌:威特电子型号:单面板机械刚性:刚性层数:单面基材:铜绝缘材料:有机树脂绝缘层厚度:薄型板阻燃特性:VO板加工工艺:电解箔增强材料:玻纤布基绝缘树脂:酚醛树脂产品性质:新品营销方式:厂家直销营销价格:特价

生产：单面板、双面板、多层板、铝基板、高频板、
HDI板、埋/盲孔板、高Tg板、阻抗板、FPC板.
品质保证：本司拥有大量的检测设备和实验仪器，力争
做到客户投诉率< 1%，成品合格率>99%.
生产交期：样板2-3天交货；批量板5-7天交货

联系人（1）：郭焕云（24小时在线服务）
电话：（0755）36850661 传真：（0755）27703194
手机：15989380530 阿里旺旺ID：haryyguo QQ：394692800
邮箱/MSN：guohuanyun@hotmail.com 网址：www.wtepcb.com

本司工艺技术：

项目		参数			说明
最小线宽(Mil)		4
最小间距(Mil)		4/5			金板可做4mil
最小焊环(Mil)		过孔: 4Mil			余环是指孔边到焊环最外边的距离。
		器件孔：7Mil
最小孔径	板厚< 2.0mm	0.2mm			指成品孔。
	板厚≥2.0mm	厚径比≤8			指成品孔。
板厚	单、双面板	3.2mm			0
	多层板	6.0mm
最小板厚	单、双面板	0.2mm
	多层板	4层:0.4mm；6层:0.8mm；8层:1.0mm；10层:1.2mm
线到板边距离		铣外形:0.20mm
		V-CUT: 0.4mm
层数		36
阻焊	绿油窗(Mil)	2/4			1.指单边；2.为保证绿油桥或避免露线允许2Mil.
	绿油桥(Mil)	6			指IC管脚之间。
	颜色	白色、黑色、蓝色、绿色、黄色、红色等。
字符	最小线宽(Mil)	5/8
	颜色	白色、黄色、黑色等。
表面镀层		喷锡、电镀镍/金、化学镍/金等。
镀层厚度（微英寸）	工艺	镀层类型	最小厚度	厚度
	全板镀金	镍层厚度	100	150
		金层厚度	1	3
	化学镍金	镍层厚度	100	150
		金层厚度	1	5
	镀金手指	镍层厚度	120	150
		金层厚度	5	30
孔内镀层（微米）		铜层厚度	20	25
底铜厚度	内外层铜厚（oz）		0.5	6
成品铜厚	外层		1	6.5
	内层		0.5	6
绝缘层厚度(mm)			0.06	----
线宽/间距(mil)			铜厚	0
4/4(金板可做);4/5;			0.5oz	0	在保证间距的情况下线宽不能低于要求值
6/7			1oz	0
8/8			2oz	0
8/12			3oz	0
			5oz	0
板材类型		FR-4;铝基；高频板材；聚四氟已烯；挠性板；厚铜箔；纸板；BT板材；Pi板材；Rogers4003 (PPC:4403)
