供应德国威马WIMA电容各种规格型号 104J63V P5

价格：		3.00
型号/规格：		104J63V
品牌/商标：		WIMA
环保类别：		无铅环保型
安装方式：		直插式
包装方式：		散装
产品主要用途：		普通/民用电子信息产品
引出线类型：		径向引线型
特征：		长方型
标称容量范围：		0.1uf
额定电压范围：		63V
温度系数范围：		-40% +105%℃

详细介绍
企业详情

MA威马电容105/63V,100V,400V,1000VDC品牌/商标：德国WIMA环保类别：无铅环保型安装方式：直插包装方式：散装产品主要用途：普通/民用电子信息产品引出线类型：特征：标称容量范围： 0.001-6.8uf额定电压范围： 100V温度系数范围： ℃

脚距（PCM）为 5 mm 的电容

WIMA 的 5mm 脚距（PCM）电容有金属型或薄膜/箔片型两种型式，其绝缘介质可采用聚酯、聚丙烯、聚亚苯基硫醚和混合膜。

采用聚酯介质（PET）的 WIMA 电容器适合于一般应用，例如电耦合、去耦合和分路迂回。通过利用超薄薄膜和适用生产经验，我们已经实现了在很小的封装壳尺寸中实现高的电容值。以 5 mm 脚距（PCM）的 WIMA MKS 2-XL 为例，它的电容值可达到 22 μF。

聚丙烯电容器（PP）用于高频场合。这些应用场合包括谐振电路、电力供应、致偏电路、振荡器电路和音频设备。WIMA 的 5 mm 脚距（PCM）的聚丙烯电容还具有高脉冲薄膜/箔片型，其额定电压可达 1000 VDC。

混合介质电容器用于电容特性相对温度呈线性变化的场合。它可以替代滤波器、存储器、计时器、均衡器、以及自动化电子和照明工业设备中的聚碳酸酯电容器。

WIMA MKI 2 系列电容器基于温度稳定的聚亚苯基硫醚（PPS）薄膜，它的设计工作温度范围可达到 +140°C，例如，可以用在自动化应用设备、照明或传感技术方面。此系列产品的特点是它们的电容误差、耗散因数和绝缘阻抗相对于温度变化具有很低的误差。

金属化电容由于具有优良的自修复特性和可观的电容/体积比而倍受关注。薄膜和箔片电容器具有很强的连系尺寸，因而具有很高的脉冲承载能力。

Metallized Polyester (PET) Capacitors in PCM 5 mm

Special Features

High volume/capacitance ratio
Self-healing
According to RoHS 2002/95/EC

Typical Applications

For general DC-applications e.g.
By-pass
Blocking
Coupling and decoupling
Timing

Construction

Dielectric:
Polyethylene-terephthalate (PET) film
Capacitor electrodes:
Vacuum-deposited
Internal construction:

Encapsulation:
Solvent-resistant, flame-retardant plastic case with epoxy resin seal, UL 94 V-0
Terminations:
Tinned wire
Marking:
Colour: Red. Marking: Silver/White. Epoxy resin seal: Red

Electrical Data

Capacitance range:
1000 pF to 6.8 µF
(E12-values on request)
rated voltages:
16VDC, 50VDC, 63VDC, 100VDC, 250VDC, 400VDC, 630VDC
Capacitance tolerances:
±20%, ±10%, ±5%
Operating temperature range:
-55°C to +100°C
Test specifications:
In accordance with IEC 60384-2 and EN 130400
Climatic test category:
55/100/21 in accordance with IEC
Insulation resistance at +20°C:

Test voltage:
1.6 Ur, 2 sec
Voltage derating:
A voltage derating factor of 1.25% per K must be applied from +85°C for DC voltages and from +75°C for AC voltages.
Reliability:
Operational life > 300000 hours
Failure rate < 2 fit (0.5 x Ur and
40°C)

Graphs:

Soldering:

Ur	Utest	C < 0.33 µF	0.33 µF< C < 6.8 µF
16 VDC	10 V	>3.75 x 10³ M (mean value: 1x10⁴M)	> 1000 sec (Mx µF) (mean value: 3000 sec
50 VDC	10 V	>5 x 10³ M (mean value: 3x10⁴M)	> 1000 sec (Mx µF) (mean value: 3000 sec)
63 VDC	50 V	>1 x 10⁴ M (mean value: 5x10⁴M)	> 1250 sec (Mx µF) (mean value: 3000 sec)
>100 VDC	100 V	>1.5 x 10⁴ M (mean value: 1x10⁵M)	> 3000 sec (Mx µF) (mean value: 6000 sec)

Measuring time: 1 min.
Dissipation factors at +20°C: tan

at f	C < 0.1 µF	0.1 µF< C < 1.0 µF	C > 1.0 µF
1 kHz 10 kHz 100 kHz	< 8 x10^-3 < 15 x10^-3 < 30 x10^-3	< 8 x10^-3 < 15 x10^-3 -	< 10 x10^-3 - -

Maximum pulse rise time: for Pulses equal to the rated voltage

Capacitance pF/µF	Pulse rise time V/µsec max.operation/test
Capacitance pF/µF	16VDC	50VDC	63VDC	100VDC	250VDC	400VDC	630VDC
1000 ...6800 0.01 ...0.022 0.033...0.068 0.1...0.47 0.68...1.0 1.5...3.3 4.7 6.8	- - - - - - 4/40 3/30	- - - 10/100 8/80 8/80 5/50 3/30	- 35/350 20/200 15/150 12/120 7.5/75 5/50 3/30	- 35/350 25/250 20/200 15/150 10/100 - -	- 50/500 50/500 50/500 25/250 - - -	- 80/800 80/800 80/800 - - - -	110/1100 110/1100 90/900 - - - - -

Mechanical Tests

Packing

Pull test on leads:
10 N in direction of leads according to IEC 60068-2-21
Vibration:
6 hours at 10...2000 Hz and 0.75mm displacement amplitude or 10g in accordance with IEC 60068-2-6
Low air density:
1kPa = 10 mbar in accordance with IEC 60068-2-13
Bump test:
4000 bumps at 390 m/sec² in accordance with IEC 60068-2-29

Available taped and reeled.

Detailed taping information:

Example for ordering / Part number:

深圳市欣意达电子

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 刘晓燕
电话：0755-83756725
传真：0755-83756725
手机：13590406150
QQ ：

公司相关产品

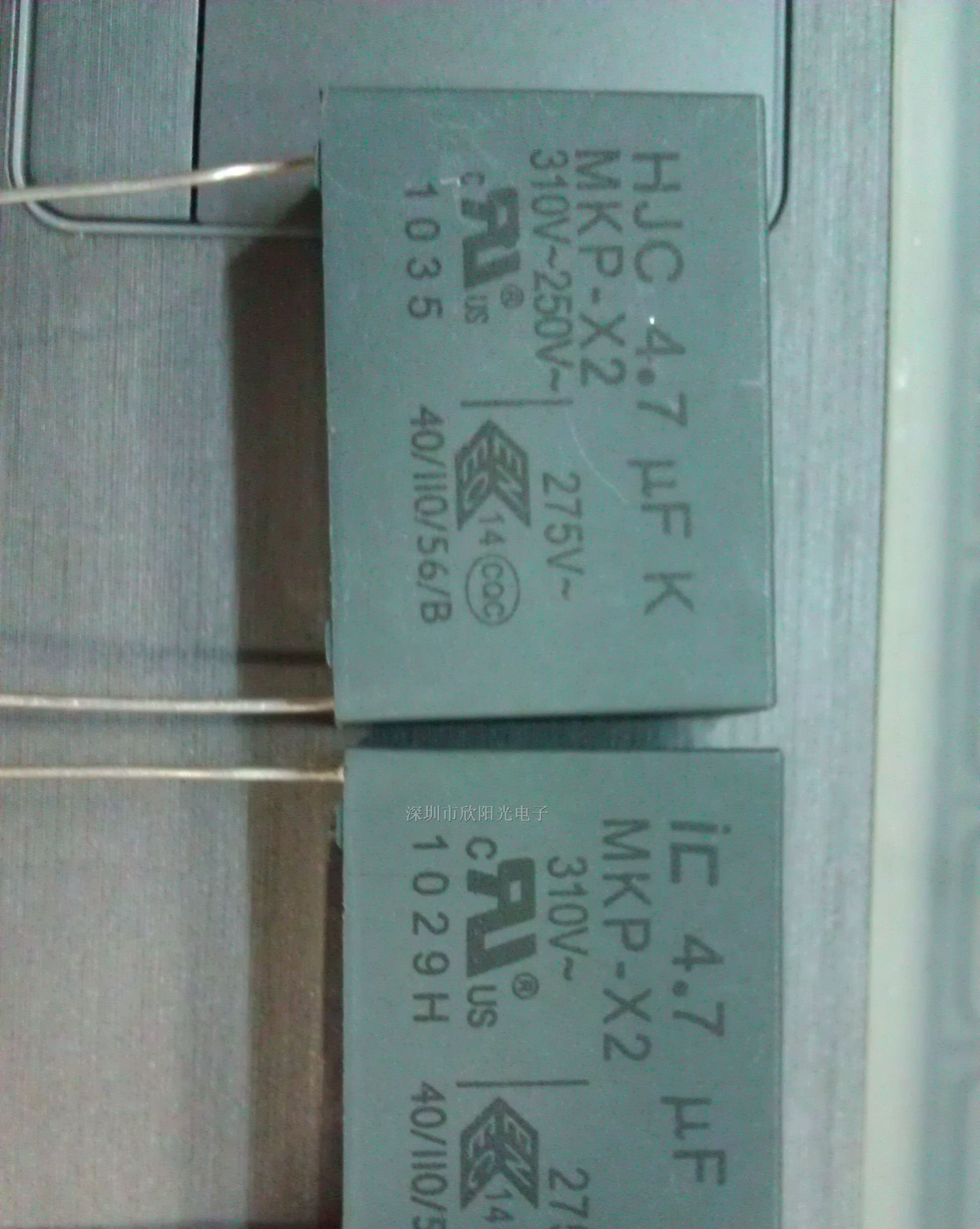

供应X2安规电容475K/275VAC 4.7UF

信息内容：

型号:x2 mkp 产品描述: 产品特点 •耐高电压冲击;•卓越的高频性能;•优良的温度特性; 结构 •金属化聚丙烯薄膜、阻燃环氧树脂灌封、阻燃塑壳封装、阻燃等级UL94V-0级用途 •广泛应用于电源跨接抗电磁干扰的电路中;•应用于工业电器;•应用于家用电器（搅拌器、电烤箱、风扇等）;•应用于音频和视频电路;•应用于灯具电路;•应用于电动工具和EMI滤波器

详细内容>>

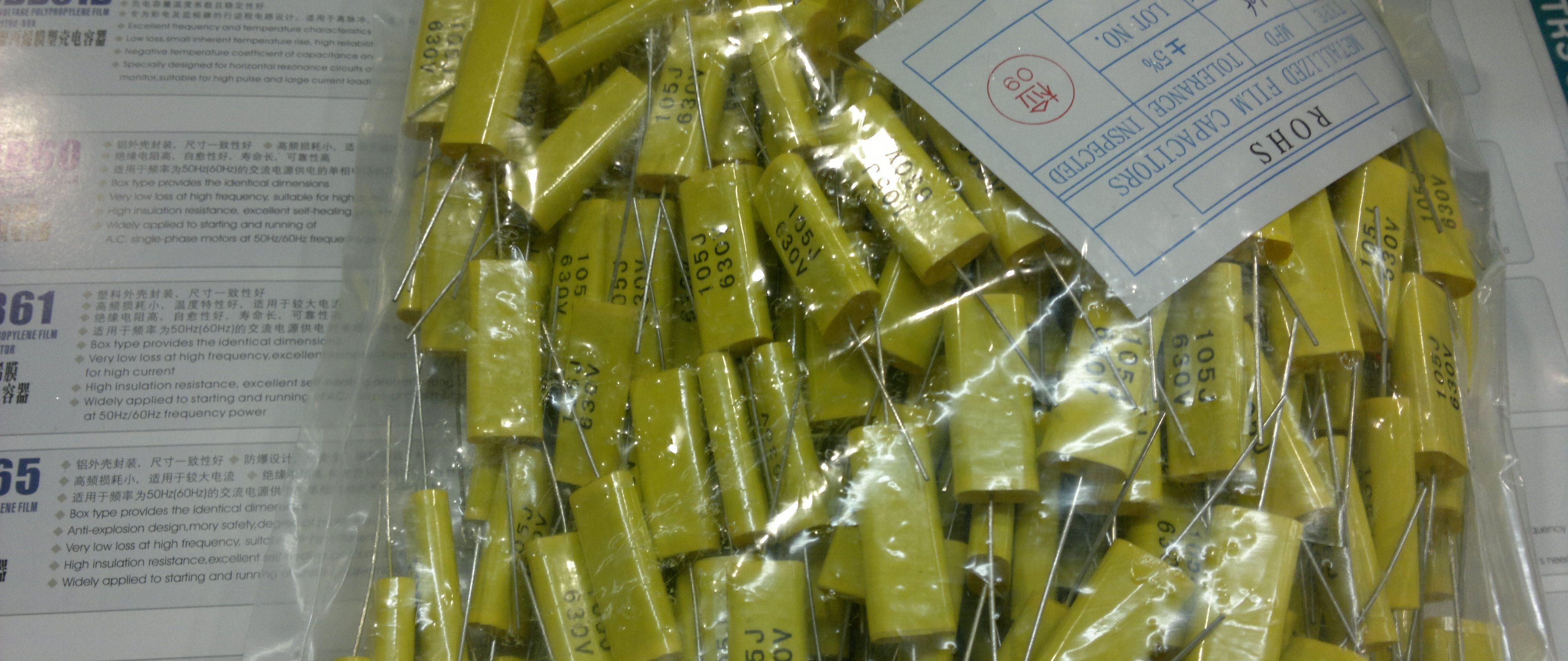

厂家直销CBB20音频轴向穿芯电容105J630V(MPT/MPA)
