CS5135BF数显交流电流表
| 价 格： | 面议 |
类型:数字式电流测量仪表 品牌:COSO 型号:CS5135BF-AA 测量范围:0~10（A） 准确度:±0.5%F.S±1Digit 功率:0.3（W） 电源电压:DC5（V） 外形尺寸:79*43*25（mm）
CS5135系列数字面板表 CS SERIES DIGITAL PANEL METERS
一、特点
豪华版31/2数显交直流电流面板仪表
型号：CS5135BF
工作电源：DC5V（其它电源可定做）
基本量程：DA/AA 200uA~10A
测量精度：0.5%±1digit, 温漂≤80ppm
显示方式：采用高亮度0.56”红光LED（绿光、蓝光、白光可选）
外形尺寸：采用带后盖封闭式，紫色镜片显示，宽79mm x 高43mm x 厚25mm
开孔尺寸：76.5mm x 39.2mm
安装方式：嵌入式
本产品采用测量芯片，体积小巧，性能稳定，安装方便，外观精美，显示清晰。
二、型号含义ORDERING INFORMATION’S
CS5135 BF—D A2 量程代号或量程Measuring range code or measuring range
DA：直流电流，DV：直流电压
BF：带后盖全封闭
三位半、四位半数显3 1/2 4 1/2 Digit display (Ammeter、Voltmeter )
外型尺寸dimensions 50：72H×36W；51：42H×79W；61：48H×96W DIN
CS数字面板表 (Digit Panel Meter)
三、型号及技术参数MODEL AND SPECIFICATION
【1】直流数字电压表DC DIGIT VOLTMETER
型号Model | 量程Range | 分辨力Resolution | 输入电阻Input impedance | 精度Measuring accuracy | 允许输入Max. input |
CS5135BF-DV0.2 | 199.9mV | 100uV | 1MW | ±0.5%F.S±2Digit | 10V |
CS5135BF-DV2 | 1.999V | 1mV | 1MW | ±0.5%F.S±2Digit | 100V |
CS5135BF-DV20 | 19.99V | 10mV | 1MW | ±0.5%F.S±2Digit | 250V |
CS5135BF-DV200 | 199.9V | 100mV | 1MW | ±0.5%F.S±2Digit | 500V |
CS5135BF-AV2 | 1.9999V | 100uV | 1MW | ±0.2%F.S±3Digit | 100V |
CS5135BF-AV20 | 19.999V | 1mV | 1MW | ±0.2%F.S±3Digit | 250V |
CS5135BF-AV200 | 199.99V | 10mV | 1MW | ±0.2%F.S±3Digit | 500V |
【2】直流数字电流表DC DIGIT AMMETER
型号Model | 量 程Range | 分辨力Resolution | 输入电阻Input impedance | 精 度Measuring accuracy | 允许输入Max. input |
CS5035BF-DA0.0002 | 199.9uA | 100nA | 1KW | ±0.5%F.S±2Digit | 10mA |
CS5135BF-DA0.002 | 1.999mA | 1uA | 100W | ±0.5%F.S±2Digit | 50mA |
CS5135BF-DA0.02 | 19.99mA | 10uA | 10W | ±0.5%F.S±2Digit | 150mA |
CS5135BF-AA0.2 | 199.9mA | 100uA | 1W | ±0.5%F.S±2Digit | 500mA |
CS5135BF-AA2 | 1.999A | 1mA | 0.1W | ±0.5%F.S±2Digit | 3A |
四、电压、电流表技术参数DC DIGIT AMMETER、VOLTMETER SPECIFICATION
显示Max. display | 1999 (3 1/2) ; 19999 (4 1/2) |
输入方式Input mode | 单端输入 Single ended |
测量方式Measuring mode | 双积分A/D转换Dual slope A/D conversion |
测量速度Sampling time | 约2.5次/秒Abt. 2.5 sec |
极性显示Polarity display | 只显示“-”Only “－” display |
溢出显示Over input indication | “1”“-1”( 3 1/2) ;“0000”LED闪动LED flash ( 4 1/2 ) |
显 示Display | LED红色LED Red |
电 源Aux. power supply | DC 5V±10％≤70mA (3 1/2) ; DC 5V±0.2V≤80mA (4 1/2) |
工作温度Operating temperature | 0～50℃ <85%RH |
五、注意CAUTIONS
1.不得将插座在表上焊线。Don’t onto meter welded line with socket
2.当电压表与电流表共用一个电源极易造成数字表损坏，各表头应隔离供电。When Voltmeter and Ammeter with use a power, easily to result in digit meter damaging. Every meter should insulated supply power.
3. CS系列数字电压、电流表的输入信号模拟地与电源负端已在内部短接，当仪表（电流表时），电源需与被测电源共用同一电源时，请注意接线，否则极易损坏仪表，可参考以下接线：
dzsc/18/2404/18240464.jpg
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李华群
- 电话：0769-87195861
- 传真：0769-87195861
- 手机：
- QQ ：
三位半双排数显电压电流表头
信息内容：类型:数字式电压测量仪表 品牌:COSO 型号:CS51352-DV/DA 测量范围:0-1000（V） 输入电压:0-1000（V） 输出电压:0（V） 环境温度:0-50（℃） 重量:50（g） 外形尺寸:79*43*25（mm） 电压测量误差:±0.5%F.S±1digit 东莞群益电气科技有限公司是一家集生产、研发、销售于一体高科技自动化系统公司，主要产品有：电压电流表、各种面板表、计数器、计米器、传感器专用表、PID智能温控表、生产放大看板等。CS51352三位半双排数显电压电流面板表1、产品型号：CS513522、工作电源：DC5V（其它电源可订做）3、基本量程：本仪表可同时两路输入，可同时测量电压和电流，具体量程有：直流电压DV：0-200mV、2V、20V、200V、1000V；直流电流DA：0-200uA、2mA、20mA、200mA、2A、5A、10A；交流电压AV：0-200mV、2V、20V、200V、1000V；交流电流AA：0-200uA、2mA、20mA、200mA、2A、5A、10A。具体量程请与厂家沟通。4、测量精度：±0.5%F.S±1digit5、显示方式：0.56英寸高亮度红色LED（具体发光颜色请与厂家联系，可定做）6、外型尺寸：79*43*25mm弧形外框7、开孔尺寸：76.5mm x 39.2mm8、安装方式：嵌入式本产品采用测量芯片，弧形外观，性能稳定，体积小...

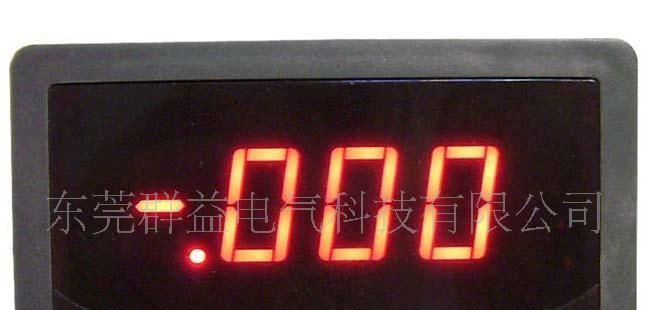

CS5135BF豪华版数显交直流电压表头
