汇川MD320T11PB平方矩变频器
| 价 格： | 1.00 |
应用范围:风机专用 品牌:汇川 产品系列:MD320T 型号:MD320T11PB 额定电压:三相AC380（V） 适配电机功率:11（kW） 滤波器:内置1A+1B滤波器 控制方式:V/F闭环 供电电压:高压 电源相数:三相 输出电压调节方式:PAM控制 外型:铁壳 营销方式:代理 额定电流:20.5（A） 电机容量:17（KVA）
dzsc/18/2400/18240046.jpg
MD320变频器技术规范
基本功能 | 频率 | 300Hz | |
载波频率 | 0.5kHz~16kHz；可根据负载特性，自动调整载波频率。 | ||
输入频率分辨率 | 数字设定：0.01Hz 模拟设定：频率×0.1% | ||
控制方式 | 开环矢量控制（SVC） 闭环矢量控制（VC） V/F控制 | ||
启动转矩 | G型机：0.5Hz/150%（SVC）；0Hz/180%（VC） P型机：0.5Hz/100% | ||
调速范围 | 1：100 （SVC） | 1：1000 （VC） | |
稳速精度 | ±0.5%（SVC） | ±0.02%（VC） | |
转矩控制精度 | ±5%（VC） | ||
过载能力 | G型机：150%额定电流60s；180%额定电流1s。 P型机：120%额定电流60s；150%额定电流1s。 | ||
转矩提升 | 自动转矩提升；手动转矩提升0.1%~30.0% | ||
V/F曲线 | 三种方式：直线型；多点型；平方型V/F曲线 | ||
加减速曲线 | 直线或S曲线加减速方式；四种加减速时间；加减速时间范围0.0~3000.0s | ||
直流制动 | 直流制动频率：0.00Hz~频率，制动时间：0.0s~36.0s，制动动作电流值：0.0%~100.0% | ||
点动控制 | 点动频率范围：0.00Hz~50.00Hz；点动加减速时间0.0s~3000.0s | ||
简易PLC、 多段速运行 | 通过内置PLC或控制端子实现最多16段速运行 | ||
内置PID | 可方便实现过程控制闭环控制系统 | ||
自动电压调整（AVR） | 当电网电压变化时，能自动保持输出电压恒定 | ||
转矩限定与控制 | “挖土机”特性，对运行期间转矩自动限制，防止频繁过流跳闸；闭环矢量模式可实现转矩控制 | ||
个性化功能 | 上电外围设备安全自检 | 可实现上电对外围设备进行安全检测如接地、短路等 | |
共直流母线功能 | 可实现多台变频器共用直流母线的功能 | ||
QUICK 键 | 用户自由定义快捷菜单 | ||
MF.K 键 | 可编程键：命令通道切换/正反转运行/点动运行功能选择 | ||
纺织摆频控制 | 多种三角波频率控制功能 | ||
定长控制 | 给定长度控制功能 | ||
定时控制 | 定时控制功能：设定时间范围0h~65535h | ||
运行 | 运行命令 通道 | 三种通道：操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换 | |
频率源 | 共有10种频率源：数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定。可通过多种方式切换 | ||
辅助频率源 | 10种辅助频率源。可灵活实现辅助频率微调、频率合成 | ||
输入端子 | 五个数字输入端子，其中一个可作高速脉冲输入。（可扩展至十个）可兼容有源PNP或NPN输入方式 二个模拟量输入端子，其中一个只能用作电压输入，另一个可作电压或电流输入。（可扩展一个电压输入端子） | ||
输出端子 | 一个高速脉冲输出端子（可选为开路集电极式），0kHz~50kHz的方波信号输出，可实现设定频率、输出频率等物理量的输出。 一个数字式输出端子（可扩展至两个） 一个继电器输出端子（可扩展至两个） 一个模拟输出端子（可扩展至两个），分别可选0/4mA~20mA或0/2V~10V，可实现设定频率、输出频率等物理量的输出 | ||
显示 与 键盘 操作 | LED显示 | 显示参数 | |
LCD显示 | 可选件，中/英文提示操作内容 | ||
参数拷贝 | 使用参数拷贝单元可实现参数的快速复制 | ||
按键锁定和功能选择 | 实现按键的部分或全部锁定，定义部分按键的作用范围，以防止误操作 | ||
保护功能 | 上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护等 | ||
选配件 | LCD操作面板、多功能输入输出扩展卡、制动组件、通讯卡、张力卡、PG卡、供水卡等 | ||
环境 | 使用场所 | 室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 | |
海拔高度 | 低于1000m | ||
环境温度 | －10℃~＋40℃（环境温度在40℃~50℃，请降额使用） | ||
湿度 | 小于95%RH，无水珠凝结 | ||
振动 | 小于5.9m/s2（0.6g） | ||
存储温度 | －20℃~＋60℃ | ||
产品外型图、安装孔位尺寸
dzsc/18/2400/18240046.jpg
- 所属城市：河北 保定
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王小影
- 电话：0312-3258066
- 传真：0312-3258066
- 手机：
- QQ ：
保定代理汇川变频器 汇川MD300T55变频器
信息内容：MD300变频器型号与技术数据 变频器型号输入电压电源容量（kVA）输入电流（A）输出电流（A）适配电机（kW）MD300S0.4单相220V范围：-15%~2?0%1.05.42.30.4MD300S0.71.58.24.00.75MD300S1.53.014.27.01.5MD300S2.24.023.09.62.2MD300T0.7三相380V范围：-15%~2?0%1.53.42.10.75MD300T1.53.05.03.81.5MD300T2.24.05.85.12.2MD300T3.75.910.59.03.7MD300T5.58.914.613.05.5MD300T7.511.020.517.07.5MD300T1117.026.025.011.0MD300T1521.035.032.015.0MD300T18.524.038.537.018.5MD300T2230.046.545.022.0MD300T3040.062.060.030.0MD300T3757.076.075.037.0MD300T4569.092.091.045.0MD300T5585.0113.0112.055.0MD300T75114.0157.0150.075.0MD300T90134.0180.0176.090.0MD300N 变频器型号与技术数据 变频器型号输入电压电源容量（kVA）输入电流（A）输出电流（A）适配电机（kW）MD300NS0.4单相220V范围：-15%?~20%1.05.42.30.4MD300NS0.71.58.24.00.75MD300NS1.53.014.27.01.5MD300NS2.24.023.09.62.2MD300NT0.7 三相380V范围：-15%?~20%1.53.42.10.75MD300NT1.53.05.03.81.5MD300NT2.24.05.85.12.2MD300NT3.75.910.59.03.7MD300NT5.58.914.613.05.5MD300NT7.511.020.517.07.5MD3...

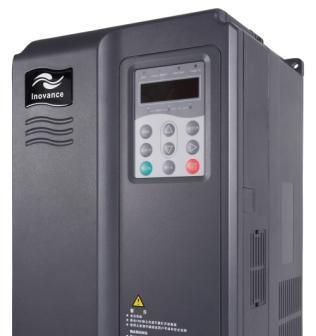

代理汇川MD300NS2.2变频器 2.2KW变频器
