供应贴片工字电感

价格：		0.45
型号/规格：		SMDE3225 4532 5650
品牌/商标：		三一
环保类别：		无铅环保型
主要用途：
额定电流：		A
额定电压：		V
外形尺寸：		mm

详细介绍
企业详情

SMDE 扼流贴片电感

dzsc/18/2381/18238132.jpg

Features (特征) ●These miniature chip inductors wound on a special ferrite core. 这种微型电感器绕在一种特殊的铁氧体磁芯上 Applications (用途) ● Pagers,cordless phone 寻呼机，无绳电话 ● Personal computers 个人电脑 ● DC power supply circuits 直流电源电路

Product Identification：产品识别 SMDE 453226 – 101 M 1 2 3 4 1. Product Type 产品类型 2. CORE Size 磁芯尺寸 3. Inductance电感值：101 for 100uH 4. Tolerance 误差值 (J 5%,K 10%,L 15%,M 20%,N 30%)

Shape and Size：（Dimensions are in mm） 图示和尺寸：（单位mm）

dzsc/18/2381/18238132.jpg

P/N 料号	A	B	C	E Min	F Min	H	I	J
321618	3.2±0.3	1.6±0.2	1.8±0.3	0.7	0.7	1.5	1.5	1.0
322520	3.2±0.3	2.5±0.2	2.0±0.3	0.7	0.7	2.0	1.5	1.0
453226	4.5±0.3	3.2±0.2	2.6±0.3	1.0	1.0	3.0	2.0	1.2
575047	5.7±0.3	5.0±0.3	4.7±0.3	1.3	1.7	5.0	2.0	2.0

Test Equipment：测试设备 L: HP4285A precision LCR meter DCR: CHEN HWA 502BC OHM METER

dzsc/18/2381/18238132.jpg

Electrical Characteristics for SMDE Series SMDE系列电气特性参数

P/N L (uH) 1MHz DCR (OHM)MAX IDC (mA) MAX SRF (MHz)MIN

SMDE321618-R15M 0.15 0.546 250 250

SMDE321618-R33M 0.33 0.630 230 250

SMDE321618-R47M 0.47 0.637 215 200

SMDE321618-R82M 0.82 0.910 185 120

SMDE321618-2R2M 2.2 1.162 140 50

SMDE321618-2R7M 2.7 1.170 135 43

SMDE321618-3R3M 3.3 1.300 130 38

SMDE321618-3R9M 3.9 1.800 125 35

SMDE321618-4R7M 4.7 1.950 120 31

SMDE321618-5R6M 5.6 2.080 115 28

SMDE321618-6R8M 6.8 2.600 110 25

SMDE321618-100K 10 3.250 100 20

SMDE321618-150K 15 3.900 90 16

SMDE321618-220K 22 4.030 85 14

SMDE321618-270K 27 4.420 85 13

SMDE321618-330K 33 4.940 80 12

SMDE321618-470K 47 10.40 55 10

SMDE321618-560K 56 11.57 50 9

SMDE321618-680K 68 12.87 50 8.5

SMDE321618-820K 82 14.30 45 7.5

SMDE321618-101K 100 15.60 45 7

SMDE575047-R12M 0.12 0.010 6000 450

SMDE575047-R47M 0.47 0.018 4800 200

SMDE575047-1R5M 1.50 0.031 3700 110

SMDE575047-2R2M 2.20 0.041 3200 80

SMDE575047-4R7M 4.70 0.057 2700 30

SMDE575047-6R8M 6.80 0.10 2000 25

SMDE575047-100K 10.0 0.13 1700 20

SMDE575047-150K 15.0 0.21 1400 17

SMDE575047-220K 22.0 0.27 120 15

SMDE575047-330K 33.0 0.45 900 12

SMDE575047-470K 47.0 0.56 800 10

SMDE575047-680K 68.0 0.94 640 7.6

SMDE575047-101K 100 1.20 560 6.5

SMDE575047-151K 150 2.66 420 5.0

SMDE575047-221K 220 3.36 320 4.0

SMDE575047-331K 330 6.16 270 3.1

SMDE575047-471K 470 7.56 240 2.4

SMDE575047-681K 680 11.3 190 1.9

SMDE575047-102K 1000 14.4 150 1.7

SMDE575047-152K 1500 30.1 100 1.2

SMDE575047-222K 2200 45.0 90 1.1

SMDE575047-332K 3300 50.0 80 1.0

SMDE575047-472K 4700 61.0 70 0.8

SMDE575047-682K 6800 100 60 0.7

SMDE575047-822K 8200 125 50 0.6

SMDE575047-103K 10000 140 50 0.5
Electrical Characteristics for SMDE Series SMDE系列电气特性参数

P/N L (uH) 1MHz DCR (OHM)MAX IDC (mA) MAX SRF (MHz)MIN

SMDE322520-R10M 0.10 0.25 700 200

SMDE322520-R18M 0.18 0.25 650 200

SMDE322520-R27M 0.27 0.25 600 200

SMDE322520-R39M 0.39 0.25 530 200

SMDE322520-R56M 0.56 0.25 530 160

SMDE322520-R68M 0.68 0.25 470 160

SMDE322520-R82M 0.82 0.25 450 120

SMDE322520-1R0M 1.00 0.50 445 100

SMDE322520-1R2M 1.20 0.60 425 100

SMDE322520-1R5M 1.50 0.60 400 75

SMDE322520-1R8M 1.80 0.70 390 60

SMDE322520-2R2M 2.20 0.80 370 50

SMDE322520-2R7M 2.70 0.90 320 43

SMDE322520-3R3M 3.30 1.00 300 38

SMDE322520-3R9M 3.90 1.10 290 35

SMDE322520-4R7M 4.70 1.20 270 31

SMDE322520-5R6M 5.60 1.30 250 28

SMDE322520-6R8M 6.80 1.50 240 25

SMDE322520-8R2M 8.20 1.60 225 23

SMDE322520-100K 10.0 1.80 190 20

SMDE322520-120K 12.0 2.00 180 18

SMDE322520-150K 15.0 2.20 170 16

SMDE322520-180K 18.0 2.50 165 15

SMDE322520-220K 22.0 2.80 150 14

SMDE322520-270K 27.0 3.10 125 13

SMDE322520-330K 33.0 3.50 115 12

SMDE322520-390K 39.0 3.90 110 11

SMDE322520-470K 47.0 4.30 100 11

SMDE322520-560K 56.0 4.90 85 10

SMDE322520-680K 68.0 5.50 80 9.0

SMDE322520-820K 82.0 6.20 70 8.5

SMDE322520-101K 100 7.00 80 8.0

SMDE322520-121K 120 8.00 75 7.5

SMDE322520-151K 150 9.30 70 7.0

SMDE322520-181K 180 10.2 65 6.0

SMDE322520-221K 220 11.8 65 5.5

SMDE322520-271K 270 12.5 65 5.0

SMDE322520-331K 330 13.0 65 5.0

SMDE322520-391K 390 22.0 50 5.0

SMDE322520-471K 470 25.0 45 5.0

SMDE322520-561K 560 28.0 40 5.0
Electrical Characteristics for SMDE Series SMDE系列电气特性参数

P/N 料号 L (uH) 1MHz DCR (OHM)MAX IDC (mA) MAX SRF (MHz)MIN

SMDE453226-1R0M 1.00 0.20 500 120

SMDE453226-1R2M 1.20 0.20 500 100

SMDE453226-1R5M 1.50 0.30 500 85

SMDE453226-1R8M 1.80 0.30 500 75

SMDE453226-2R2M 2.20 0.30 500 62

SMDE453226-2R7M 2.70 0.32 500 53

SMDE453226-3R3M 3.30 0.35 500 47

SMDE453226-3R9M 3.90 0.38 500 41

SMDE453226-4R7M 4.70 0.40 500 38

SMDE453226-5R6M 5.60 0.47 500 33

SMDE453226-6R8M 6.80 0.50 450 31

SMDE453226-8R2M 8.20 0.56 450 27

SMDE453226-100K 10.0 0.56 400 23

SMDE453226-120K 12.0 0.62 380 21

SMDE453226-150K 15.0 0.73 360 19

SMDE453226-180K 18.0 0.82 340 17

SMDE453226-220K 22.0 0.94 320 15

SMDE453226-270K 27.0 1.1 300 14

SMDE453226-330K 33.0 1.2 270 12

SMDE453226-390K 39.0 1.4 240 11

SMDE453226-470K 47.0 1.5 220 10

SMDE453226-560K 56.0 1.7 200 9.3

SMDE453226-680K 68.0 1.9 180 8.4

SMDE453226-820K 82.0 2.2 170 7.5

SMDE453226-101K 100 2.5 160 6.8

SMDE453226-121K 120 3.0 150 6.2

SMDE453226-151K 150 3.7 130 5.5

SMDE453226-181K 180 4.5 120 5.0

SMDE453226-221K 220 5.4 110 4.5

SMDE453226-271K 270 6.8 100 4.0

SMDE453226-331K 330 8.2 95 3.6

SMDE453226-391K 390 9.7 90 3.3

SMDE453226-471K 470 11.8 80 3.0

SMDE453226-561K 560 14.5 70 2.7

SMDE453226-681K 680 17.0 65 2.5

SMDE453226-821K 820 20.5 60 2.2

SMDE453226-102K 1000 25.0 50 2.0

SMDE453226-122K 1200 30.0 45 1.8

SMDE453226-152K 1500 37.0 40 1.6

SMDE453226-182K 1800 45.0 35 1.5

SMDE453226-222K 2200 50.0 30 1.3

珠海三一电感器制造有限公司，位于风景优美的珠海南屏科技工业园内，占地面积2000余平方米，现有员工200余人，是一家集研发和制造高品质、环保的电感类元件及服务于一体的化电子元件公司，公司拥有国际先进的生产设备，有设备齐全的开发实验室，严格执行ROHS指令，全面运作完善的ERP电脑管理系统,并运用六西格码管理模式保障产品品质. 今天，三一以高品质的产品及一流的服务体系跻身于行业内。公司有完善的销售网络，在国内设立多家办事处，覆盖中国各大城市，为客户提供优质产品和优质的服务。珠海三一电感器制造有限公司，生产：色环电感、贴片电感、立式电感、空芯线圈，调幅线圈、扼流线圈、磁棒天线、磁珠等系列电感器件。公司严格执行ROHS指令，全面运作完善的ERP电脑管理系统,并运用六西格码管理模式保障产品品质，坚持“品质服务如一专一”政策，有着良好的客户网络及市场声誉。本着“信誉至上、平等互利”的贸易原则，与国内外诸多厂家、商户携手共进。更愿与您在未来的日子里密切合作，共同昌盛。电感器电感厂家 SMD功率电感插件电感贴片磁珠贴片电感功率电感色环电感绕线电感大电流电感共模电感插件磁珠珠海电感浙江电感福建电感深圳电感东莞电感深圳磁珠广东磁珠磁环共模电感电源电感大电流电感大功率电感绕线电感电感江苏电感电感公司阻抗线圈SMD31/CD31功率电感 SMD42/CD42功率电感 SMD43/CD43功率电感 SMD52/CD52功率电感 SMD54/CD54功率电感 SMD73/CD73功率电感 SMD75/CD75功率电感 SMD/CD104功率电感 SMD105/CD105功率电感 SMDSD2D11功率电感 SMDSD3D12功率电感 SMDSD3D16功率电感SMDSD4D18功率电感 SMDSD4D28功率电感 SMDSD5D18功率电感 SMDSD5D28功率电感 SMDSD8D28功率电感 SMDSD8D38功率电感 SMDDE3216功率电感SMDE3225功率电感SMDE4532功率电感 SMDE5750功率电感SMDRH62功率电感 SMDRH74电感 SMDRH25功率电感 SMDRH127功率电感LGH2026电感线圈LGH3026电感线圈LGH5026电感线圈LGH6826电感线圈LGH8026LGH9026电感线圈LGH10626电感线圈LGA0204色环电感LGA0307色环电感 LGA0410色环电感 LGA0510色环电感LGB0406工形电感 LGB0608工形电感 LGB0810工形电感 LGB0912工形电感 LGB1016工形电感LGB1216工字电感LGB1618工字电感LGB1822工字电感1005（0402）叠层电感高频电感铁氧体电感 1608（0603）叠层电感高频电感铁氧体电感 2012（0805）叠层电感高频电感铁氧体电感 3216（1206）叠层电感铁氧体电1005（0402）叠层磁珠 1608（0603）贴片磁珠 2012（0805电感磁珠 3216（1206）叠层磁珠IRH3.5＊3.2插件磁珠IRH3.5＊4.7插件磁珠 IRH3.5＊6.0磁珠电感 IRH3.5＊9.0插件磁珠IR6H6＊10-1.5T穿线磁珠IR6H6＊10-2.5T穿线磁珠 IR6H6＊10-3T穿线磁珠IR6H6＊10-1.5T+1.5T穿线磁珠LGC0310滤波电感LGC0410滤波电感LGC0608滤波电感LGC0512滤波电感LGC1019滤波电感

珠海三一电感器制造有限公司

公司信息未核实

所属城市：广东珠海
[联系时请说明来自维库仪器仪表网]
联系人： 陈平
电话：0756-8818568
传真：0756-8818579
手机：15323617088
QQ ：

公司相关产品

供应大电流电感磁棒电感棒形线圈

信息内容：

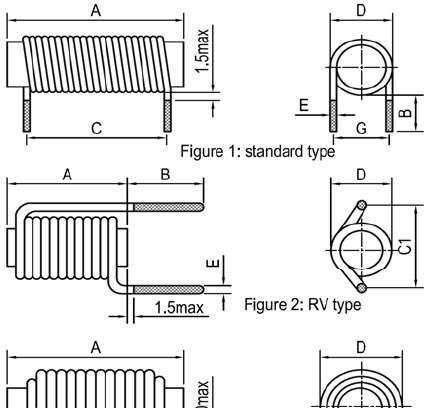

LGF阻流电感 dzsc/18/2384/18238415.jpg dzsc/18/2384/18238415.jpg Features (特征) ● High saturation current. 高饱和电流 ●General purpose inductors. 通用电感器 ●Low cost design. 低成本的设计 ●Tinplated leads. 引脚镀锡 ●Varnish coated or UL tube. 线圈体浸胶(清漆)，引脚镀锡。 Product Identification：产品识别 LGF 0415 - 100 K 1 2 3 4 1. TYPE 滤波电感 2. CORE Size 磁芯尺寸 3. Inductance 电感值 4. Tolerance 误差值（J 5%,K 10%,L 15%,M 20%,N 30%) Shape and Size：（Dimensions are in mm）图示和尺寸：（单位mm） dzsc/18/2384/18238415.jpg P/N 料号 A(MAX) D(MAX) LGF0205 6.0 3.5 LGF0310 11.0 5.0 LGF0415 16.0 5.5 LGF0520 21.0 7.0 LGF0630 31.0 9.5 Test Equipment：测试设备 L: 4284A PRECISION LCR METER DCR: CHEN HWA 502BC OHM METER
