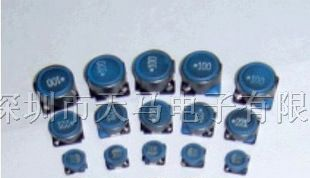

供应工字电感全系列220UH 330UH 470UH 680UH 1MH 22MH

价格：		面议
型号/规格：		470UH
品牌/商标：		原装正品
环保类别：		无铅环保型
主要用途：
额定电流：		A
额定电压：		V
外形尺寸：		mm

详细介绍
企业详情

电感的计算公式：　　加载其电感量按下式计算:线圈公式　　阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：　　电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH 　　据此可以算出绕线圈数：　　圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋) 　　圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈　　空心电感计算公式　　空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) 　　D------线圈直径　　N------线圈匝数　　d-----线径　　H----线圈高度　　W----线圈宽度　　单位分别为毫米和mH。。　　空心线圈电感量计算公式：　　l=(0.01*D*N*N)/(L/D+0.44) 　　线圈电感量 l单位: 微亨　　线圈直径 D单位： cm 　　线圈匝数 N单位: 匝　　线圈长度 L单位： cm 　　频率电感电容计算公式: 　　l=25330.3/[(f0*f0)*c] 　　工作频率： f0 单位:MHZ 本题f0=125KHZ=0.125 　　谐振电容： c 单位:PF 本题建义c=500...1000pf 可自行先决定，或由Q 　　值决定　　谐振电感： l 单位: 微亨　　线圈电感的计算公式　　1。针对环行CORE，有以下公式可利用： (IRON) 　　L=N2．AL L= 电感值（H) 　　H-DC=0.4πNI / l N= 线圈匝数(圈) 　　AL= 感应系数　　H-DC=直流磁化力 I= 通过电流(A) 　　l= 磁路长度（cm) 　　l及AL值大小，可参照Micrometal对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH 　　L=33．(5.5)2=998.25nH≒1μH 　　当流过10A电流时，其L值变化可由l=3.74(查表) 　　H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）　　即可了解L值下降程度(μi%) 　　2。介绍一个经验公式　　L=(k*μ0*μs*N2*S)/l 　　其中　　μ0 为真空磁导率=4π*10(-7)。（10的负七次方）　　μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1 　　N2 为线圈圈数的平方　　S 线圈的截面积，单位为平方米　　l 线圈的长度，单位为米　　k 系数，取决于线圈的半径（R)与长度(l)的比值。　　计算出的电感量的单位为亨利（H）。
