供应试验变压器,试验变压器厂家
| 价 格： | 100.00 | |
| 型号/规格： | TPSBJ | |
| 品牌/商标： | 扬州拓普电气科技有限公司 |
试验变压器产品简介
TPSBJ 试验变压器是在同类产品YDJ型高压试验变压器的基础上，按试验变压器国家标准DL/T848.2-2004要求，经改进后生产的一种高压试验变压器产品，本系列产品与同类YDJ型产品相比较具有体积小、重量轻、结构紧凑、运输方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验，它是高压试验中必不可少的仪器。
试验变压器工作原理
TPSBJ 试验变压器为单相变压器，联结组标号II。单台试验变压器的工作过程，用交流380V电压接入电源控制台，经电源控制台内自藕调压器（50KVA以上调压器外附）调节0~400V电压至高压试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
试验变压器产品结构
TPSBJ 试验变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。
试验变压器技术指标
1、使用环境条件
环境温度不高于+
空气相对湿度不大于90%；
海拔高度不超过
2、工作电压
电源控制箱（台）输入电压为工频220V或380V、相对误差不超过±10%；（具体使用电压根据用户所定试验变压器规格选取）
3、TPSBJ系列高压试验变压器额定参数； 规格 容量 (kvA) 高压输出 低压输出 仪表 变比 温升℃ 电压(kv) 电流(mA) 电压(v) 电流(A) 电压(v) 高/仪 30分钟 1.5/50 1.5 50 30 200 7.5 100 500 10 3/50 3 50 60 200 15 100 500 10 5/50 5 50 100 200 25 100 500 10 10/50 10 50 200 200 50 100 500 10 20/50 20 50 400 380 53 100 500 10 30/50 30 50 600 380 79 100 500 10 50/50 50 50 1000 380 120 100 500 10 5/100 5 100 50 380 13 100 1000 10 10/100 10 100 100 200 50 100 1000 10 20/100 20 100 200 380 53 100 1000 10 30/100 30 100 300 380 79 100 1000 10 50/100 50 100 500 380 132 100 1000 10 100/100 100 100 1000 380 263 100 1000 10 20/150 20 150 130 380 53 150 1000 10 30/150 30 150 200 380 79 150 1000 10 50/150 50 150 330 380 132 150 1000 10 100/150 100 150 665 380 263 150 1000 10 50/200 50 200 250 380 132 150 1000 10 100/200 100 200 500 380 263 200 1000 10 200/200 200 200 1000 380 526 200 1000 10 300/200 300 200 1500 380 790 200 1000 10 100/300 100 300 330 380 263 300 1000 10 200/300 200 300 665 380 526 300 1000 10 300/300 300 300 3000 380 790 300 1000 10
试验变压器的选择
其高压侧额定电压应不小于被试品的试验电压，额定电流不小于被试品的电容电流。
被试品的电容电流和试验变压器所需容量计算公式为：
I = 2π f Cx U × 10 -6
U I = 2π f Cx U 2 × 10 -9
式中 I — 被试品电容电流，A ； f — 电源频率， Hz；
Cx — 被试品电容量，μF ； U — 试验电压有效值，V；
Se — 试验变压器所需额定容量， KVA
被试品电容量Cx可由交流电桥测出。常用的被试品电容量按下表选取。
几种常用被试品的电容量（pF） 表
|
线路绝缘子 |
≤50 |
电容式互感器 |
3000～5000 |
|
高压套管 |
50～600 |
电力电缆（每米） |
150～400 |
|
高压断路器 电流互感器 电磁式互感器 |
100～1000 |
电力变压器 |
500～1000 1000～6000 6000～10000 |
友情提醒：购置试验变压器要选直接生产商的产品，产品质量及售后服务有保证！
- 所属城市：江苏 扬州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张炎
- 电话：0514-88988010
- 传真：0514-88985869
- 手机：15366862628
- QQ ：
供应变压器短路阻抗测试仪生产厂家
信息内容：变压器短路阻抗测试仪产品概述 国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。” 低电压短路阻抗测量是常规试验项目中的基本项目，比较变压器受到短路电流的冲击前后测得的短路阻抗值，根据其变化大小，可以初步估计绕组变形程度。变压器在短路电流冲击后与最初测试的低电压短路阻抗变化不应大于2%。 低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法， 它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。变压器短路阻抗测试仪用途特点 1、TPDZC 变变压器短路阻抗测试仪是用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器，该仪器体积小，重量轻。 2、仪器内部采用电压电流同步交流...

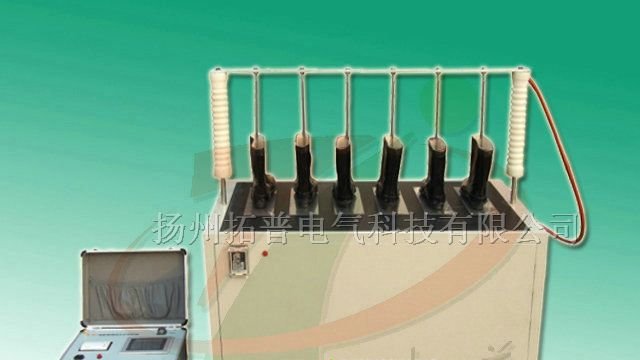

供应拓普全自动绝缘靴（手套）耐压测试仪
