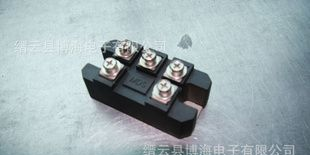

大功率水冷点焊机专用MTC-800A可控硅模块

价格：

1.00

详细介绍
企业详情

品牌/商标	国产	型号/规格	MTC
控制方式	单向	极数	三极
封装材料	塑料封装	封装外形	平底形
关断速度	普通	散热功能	不带散热片
频率特性	低频	功率特性	大功率
额定正向平均电流	800（A）	控制极触发电流	40-60（mA）
稳定工作电流	800（A）	反向重复峰值电压	1600（V）

可控硅模块

　　它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。今天大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极：层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。

电力半导体模块由于其优越的封装形式，具有体积小、装配简单、美观、维修方便等优点，在各种电力电子变换应用场合大量使用。一般说来，单相功率在25KW以下，三相功率在120KW以下的电力电子装置，大部分都可以使用晶闸管或整流管模块。

应用方式可以分为交流调压、直流（整流）调压、无触点电子开关三种，使用行业非常广泛。主要有交流电机软启动或节能装置、焊接电源、交－直－交变频、交－交变频、静止无功功率补偿装置、工业加热、中频电源、直流电机调速、励磁、充电、交流无触点开关、路灯控制以及智能交流稳压电源设备等等

通晶闸管模块/普通晶闸管整流管混合模块（MTC、MTX、MTA、MTK、MT、MFC、MFA、MFK、MFX）

ITAV	VTM	VDRM VRRM	IDRM IRRM	IGT	VGT	di/dt	ITRMS	ITSM	I²t	γT	Rjc	Tc	外形图
A	V(≤)	V	mA(≤)	mA	V	A/μs	A	10³A	10⁴A²_S	mΩ	℃/W	℃
25	1.69	600-1800	8	15-100	0.7-2.0	50	41	0.55	0.15	9.68	0.950	85	M01/M02/M04
40	1.60	600-1800	8	15-100	0.7-2.0	50	63	1.00	0.51	5.57	0.650	85	M01/M02/M04
55	1.50	600-1800	8	15-100	0.7-2.0	50	86	1.25	0.79	3.47	0.530	85	M01/M02/M04
70	1.48	600-1800	10	15-100	0.7-2.0	50	110	1.60	1.30	2.64	0.410	85	M02/M05
90	1.70	600-1600	10	15-100	0.7-2.0	100	141	2.00	2.04	3.01	0.280	85	M02/M05
90	1.94	1800-2500	15	15-100	0.7-2.0	100	141	2.00	2.04	3.33	0.280	80	M02/M05
110	1.69	600-1600	12	15-100	0.7-2.0	100	173	2.40	2.93	2.29	0.250	85	M02/M05
110	1.90	1800-2500	20	15-100	0.7-2.0	100	173	2.40	2.93	2.61	0.250	80	M02/M05
135	1.75	600-1600	20	20-150	0.8-2.0	100	212	3.80	7.36	2.12	0.200	85	M03/M05
135	1.96	1800-2500	25	20-150	0.8-2.0	100	212	3.80	7.36	2.26	0.200	80	M03/M05
160	1.70	600-1600	20	20-150	0.8-2.0	100	251	5.40	14.9	1.69	0.170	85	M03/M05
160	1.90	1800-2500	20	20-150	0.8-2.0	100	251	5.40	14.9	1.79	0.170	80	M03/M05
182	1.62	600-1600	25	20-150	0.8-2.0	100	286	5.80	17.2	1.26	0.160	85	M03/M05
182	1.80	1800-2500	25	20-150	0.8-2.0	100	286	5.80	17.2	1.40	0.160	80	M03/M05
200	1.65	600-1600	30	20-180	0.8-2.0	100	314	7.20	26.4	1.27	0.140	85	M06/M05
200	1.90	1800-2500	30	20-180	0.8-2.0	100	314	7.20	26.4	1.43	0.140	80	M06/M05
250	1.57	600-1600	30	20-180	0.8-2.0	100	393	8.50	36.8	0.85	0.120	85	M06/M05
250	1.73	1800-2500	30	20-180	0.8-2.0	100	393	8.50	36.8	0.93	0.120	80	M06/M05
300	1.58	600-1800	40	20-180	0.8-2.0	100	471	9.30	44.1	0.72	0.100	85	M06/M05
350	1.45	600-1800	40	20-180	0.8-2.0	100	550	11.0	61.7	0.50	0.090	85	M06/M05
400	1.52	600-1800	40	25-200	0.9-2.0	100	628	12.0	73.4	0.49	0.080	85	M07/M05
500	1.44	600-1800	40	25-200	0.9-2.0	100	785	16.0	131	0.34	0.065	85	M07/M05
400*	1.90	600-1800	40	25-200	0.9-2.0	100	628	8.50	36.8	0.80	0.110	55	M21
500*	1.90	600-1800	40	25-200	0.9-2.0	100	785	11.0	61.7	0.64	0.087	55	M21
600*	1.90	600-1800	40	25-200	0.9-2.0	100	942	13.0	86.2	0.53	0.073	55	M21
800*	1.95	600-1800	40	25-200	0.9-2.0	100	1256	16.0	131	0.42	0.054	55	M21
dv/dt≥200V/μs Tjm＝125℃ IH＝10-100mA Viso＝2500VAC
