供应继电器TN2-L-4.5V；TN2-L-5V；TN2-L-12V
| 价 格： | 2.00 | |
| 型号/规格： | TN2-L-5V | |
| 品牌/商标： | 松下 |
TN系列
|
|
|
|
|
参数特征：
常用型号列表：TN2-3V；TN2-4.5V；TN2-5V；TN2-12V；TN2-24V；TN2-48V
偏门型号列表：TN2-L-3V；TN2-L-4.5V；TN2-L-5V；TN2-L-12V；TN2-L-24V；TN2-L-48V；
TN2-L2-3V；TN2-L2-4.5V；TN2-L2-5V；TN2-L2-12V；TN2-L2-24V；TN2-L2-48V；
触点模式：2c
触点电流（电阻负载）：1 A 30 V DC, 0.5A 125V AC
电气寿命：20万次以上(1A 30V DC电阻负载下)、10万次以上(0.5A 125V AC电阻负载下)(通断频率20次/分)
|
耐电压：触点间—AC750V 1分钟(检测电流：10mA)； |
触点与线圈—AC1,000V 1分钟(检测电流：10mA)
异极触点间—AC1,000V 1分钟(检测电流：10mA)
绝缘电阻： 1,000M Ω 以上(使用DC500V绝缘电阻计，测量与耐电压项相同的位置)
耐热：
连续通电电流：1A
特长：
1.窄长型2极继电器。
底面积5.6×14mm2，可节省空间，进行高密度安装，使机器实现小型化。
2.额定消耗功率140mW的高灵敏度。(单稳态型中)
通过采用交互平衡机构，从而使额定消耗功率达到140mW、驱动消耗功率达到79mW。
3.耐浪涌电压1,500V。
依据美国通信标准FCC Part 68。
4.具有优越的耐振动性、耐冲击性。
通过采用交互平衡机构，从而实现了
|
误动作冲击 |
: |
490m/s2以上{50G以上} |
|
耐久冲击 |
: |
980m/s2以上{100G以上} |
|
误动作振动 |
: |
10 to 55Hz (复振幅 3mm) |
|
耐久振动 |
: |
10 to 55 Hz (复振幅 5mm) |
5.可进行高密度安装
采用高效率磁路设计，因此泄漏磁束少，相邻安装时，特性变化较小，因此可进行高密度安装。
6.通过采用Au包金双叉横杆触点，实现了高可靠性。
|
※ |
对于微小负载模拟电路（DC10V 10 mA以下等级）。 |
|
※ |
推荐微小负载专用SX 继电器。 |
7.低热电动势约5μV。
实现低消耗功率140mW，通过分离线圈部和触点部分，使热电动势降到约5 μV。
8.还备有磁保持型。
9.还备有自锁端子型。
自动焊接工艺中，印刷板会发生振动，使继电器发生浮起，而自锁端子型可防止这一现象的发生。
10.可进行自动清洗的塑料密封型。
采用环氧树脂构成密封构造，可对整体进行自动清洗。
- 所属城市：广东 江门
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吴庆尧
- 电话：0750-8766868
- 传真：0750-8766690
- 手机：13827060315
- QQ ：

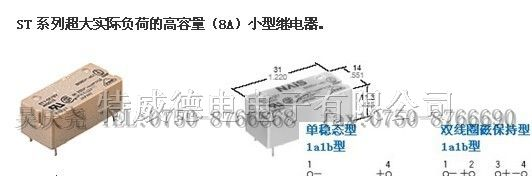

供应继电器ST2-L2-DC3V，ST2-L2-DC12V，ST2-L2-DC24V
信息内容：ST: ST系列超大实际负荷的高容量（8A）小型继电器。 尺 寸 31*14*11.3 参数特征： 常用型号列表：ST1-DC3V，ST1-DC5V，ST1-DC12V，ST1-DC24V，ST2-DC5V，ST2-DC12V，ST2-DC24V 偏门型号列表：ST1-L2-DC3V，ST1-L2-DC5V，ST1-L2-DC12V，ST1-L2-DC24V，ST2-L2-DC3V，ST2-DC5V，ST2-L2-DC12V，ST2-L2-DC24V。 触点模式：1a1b,2a. 触点电流：8A，380VAC，250VDC 电气寿命：8A 380V AC（电阻负荷）10万次、5A 30V DC（电阻负荷）20万次3.5A 250V AC（诱导负荷cosφ≒0.4）15万次、3A 100V AC（指示灯负荷）3万次（1a1b型）、1A 100V AC（指示灯负荷）3万次（2a型） 耐电压（初始）： 线圈与触点端子之间 4,000V 1分钟（检测电流：10mA）触点与端子之间 2,000V 1分钟 绝缘电阻（初始） ：各端子之间 1,000MΩ以上（DC500V） 耐 热 性： 150°C 1小时 连续通电电： 10A 继电器插拔寿命：15次 特长: 1.小型化，而且可以直接通过IC进行驱动，灵敏度高。 4空隙平衡电枢结构的高密度继电器，31×14×11mm的小型...

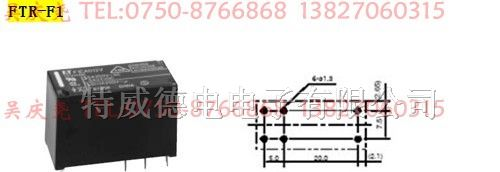

供应继电器F1AA003V，F1AA006V，F1AA009V
信息内容：FTR-F1 尺寸：29*12.9*15.5 参数特征： 常用型号列表：F1AA005V，F1AA012V，F1AA024V，F1CA005V，F1CA012V，F1CA024V， 偏门型号列表：F1AA003V，F1AA006V，F1AA009V，F1AA018V，F1AA048V，F1CA003V，F1CA006V，F1CA009V，F1CA018VV，F1CA048V 触点模式：2A、2C 触点负载电流（电阻负载）：5A 线圈功率：530mW 电气寿命：1*105次 耐电压：线圈触点间-5000VAC 1 minute 绝缘电阻：1000M 连续通电电流：7A
