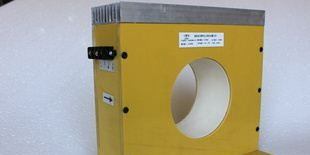

供应霍尔开环电流传感器(图)
| 价 格： | 面议 |
品牌:星晖科技 型号:LHK. 种类:霍尔 材料物理性质:磁性材料 制作工艺:集成 输出信号:模拟型 线性度:0.1（%F.S.） 迟滞:0（%F.S.） 重复性:0（%F.S.） 灵敏度:H 漂移:0.01 分辨率:0.001A
星晖电子 |
应用霍尔开环直测式原理，可隔离测量DC，AC，脉冲电流
1、技术指标：
型号 指标（25℃） | LHK-50A | LHK-100A | LHK-200A | LHK-300A | LHK-500A |
额定电流 | 50A | 100A | 200A | 300A | 500A |
测量范围 | 0…±100A | 0…±200A | 0…±300A | 0…±400A | 0…±600A |
输出电压 | 输出额定值±4或±5V，对应原边额定电流 | ||||
精度 | ±1% | ||||
电源电压 | ±12…15V (±5%) | ||||
绝缘电压 | 在原边与副边电路之间: 5KV有效值/50Hz/1分钟 | ||||
失调电压 | 当原边电流IN=0时，值：±25mV | ||||
温漂（-10℃…+85℃） | 值：±1mV/℃ | ||||
线性度 | ≤ ±0.5% | ||||
反应时间 | ≤ 10μS | ||||
频率范围 | 0 - 20KHz | ||||
工作温度 | -10℃…+85℃ | ||||
贮存温度 | -40℃…+85℃ | ||||
负载电阻 | >10KΩ | ||||
2、外形结构（mm）： 3、接线说明：
端子说明： 1：电源正（+） 2：电源负（-） 3：输出端 4：公共地 |
|
|
注意：1、不按说明接线或接触不好有可能导致损坏。
2、如客户有特别需求，可按要求定做。
- 所属城市：广东 珠海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈东宁
- 电话：0756-3882216
- 传真：0756-3882216
- 手机：
- QQ ：
电流传感器 传感器 霍尔电流传感器 直流电流传感器 霍尔直流电流
信息内容：1、技术指标： 型号指标（25℃）LHB-50ALHB-100ALHB-200A额定电流（A）50100200测量范围（A）150300600匝比1:10001:20001:2000次级电阻（RM）30Ω45Ω45Ω输出电流（mA）5050100精度±0.5%电源电压±12…18V (±5%)绝缘电压在原边与副边电路之间: 5KV有效值/50Hz/1分钟失调电流当原边电流IN=0时，值：±0.2mA温漂（-10℃… 85℃）值：±0.5mA线性度≤ ±0.1%反应时间≤ 1μSdi/dt跟随精度>200A/μS频率范围DC - 100KHz工作温度-10℃… 85℃贮存温度-40℃… 85℃2、外形结构（mm）： 3、接线说明：dzsc/18/9519/18951966.jpg
供应闭环霍尔电流传感器10000A
信息内容：1、技术指标： 型号指标（25℃）LHB-10KA 额定电流（A）10000测量范围（A）12000匝比1:10000测量电阻（RM）0-20Ω输出电流（mA）1000副边电阻（T= 70℃）35Ω精度±0.3%电源电压±48…60V (±5%)IC耗电40mA IM(测量电流)绝缘电压在原边与副边电路之间: 5KV有效值/50Hz/1分钟失调电流当原边电流IN=0时，值：±0.6mA温漂（-10℃… 85℃）值：±0.5mA线性度≤ ±0.1%反应时间≤ 1μSdi/dt跟随精度>50A/μS频率范围DC - 100KHz工作温度-10℃… 85℃贮存温度-40℃… 85℃
