供应FD2-2.5油浸式放电线圈
| 价 格： | 面议 |
应用范围:滤波 种类:电流互感器 品牌:DONGRONG 型号:FD2-2.5 绕线形式:单层间绕式
技术参数表
FD21-1W户外型油浸放电线圈
例：FD2-1700/11×2-1W
F-放电线圈
D-单相式
2-带二次线圈
1700-单相放电的电容器容量1700Kvar
11×2-额定电压11×2kv
1W-单铁芯户外
结构特点
6kv、10kv、35kV和66kV户外型放电线圈铁芯采用优质硅钢片迭装而成，在芯柱上配置适当的绝缘装上线圈(作差压保护专用的内装二个铁芯，高压侧有三个接线端子)，器身固定在箱盖上，经真空干燥处理后，真空注变压器油浸透，再装入油箱内，然后油箱抽真空注满油，油箱上两侧装上不锈钢金属膨胀器，并由罩壳保护，使绝缘油与气隔绝，不易老化及吸湿，为全封闭结构，下部底脚装有槽钢供安装固定用。
技术参数
.一次额定电压(kV)6／√3、10／√3、11×2、11.5×2、12×2、21×2.38．5、42／√3、66／√3
.二次额定电压、(V)100、100×2并可根据用户要求特殊设计
.额定二次负荷(VA)100、100×2
.绝缘水平：符合GB311-83规定
.晕高长期工作电压1.1Un
.变比误差：≤±1％
.放电容量：1700、2500、3400、1700×2、3000×2、5000×2、5000、10000
.放电时间：电容器上剩余电压在5秒钟自Un降至0.1Un，5分钟内自降至50v以下满足GB3983-83要求。特殊设计的可使剩余电压在5秒
.钟内降至50V以下。
.温升：线圈≤30k(电阻法)油面≤28k(温度计法)
.使用环境温度：-25℃—+40℃户内或户外
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 高炜
- 电话：0510-68925051
- 传真：0510-68925051
- 手机：
- QQ ：

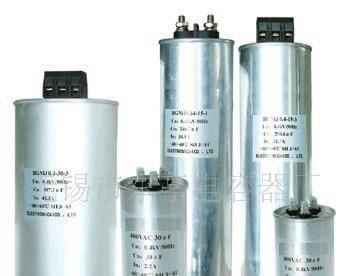

供应圆柱形低压并联电容器
