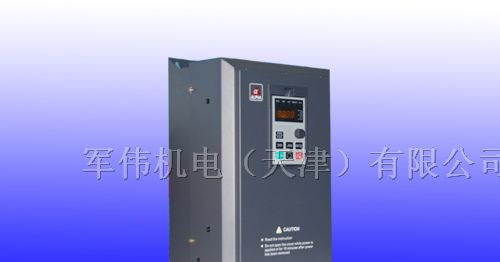

一、真正的矢量控制

CHE系列变频器采用DSP控制系统，完成真正的无速度传感器矢量控制（开环矢量控制），与V/F控制相比，矢量控制有更大的优越性。

二、经济型结构

CH E系列变频器为简易型变频器，主要面向配套客户，能满足大部分客户的功能需求。

功能模块名称 功能说明

独立外引键盘 实现本机键盘与外引键盘的双重控制及变频器运行状态的监视

LED外引键盘：为简易型键盘，可实现本机键盘的所有功能

串行通讯功能 提供RS485物理通讯接口（选配）

内嵌MODBUS RTU和ASCⅡ两种通讯模式

端子功能 提供丰富的端子控制功能供用户自由选择

三、主要技术参数

1、输出频率范围：0.00～600.00Hz

2、速度控制方式：无PG矢量控制（SVC）、V/F控制

3、指令通道方式：操作面板、端子控制、远程通讯控制

4、频率给定方式：数字键盘给定、模拟量给定（电流、电压信号）、远程通讯给定、多段速给定、PID闭环给定等

5、起动转矩大：0.5Hz/150% (SVC)

6、载波频率范围：1.0K～15.0KHz

7、速度控制精度：±0.5%速度 (SVC)

8、自动电压调整（AVR）：当电网电压变化时，能自动保持输出电压恒定

9、自动限流：能限制电机电流的值，从而可靠地保护变频器和电机

10、摆频控制：多种三角波频率曲线，满足纺织行业的个性化需求

11、多功能QUICK/JOG键：可做多功能按键使用，满足用户的多种应用要求

12、所有的输入、输出端子皆为可编程的，方便用户的使用

13、开环转矩控制：可实现真正的张力控制

可靠性设计
1、全系列独立风道设计
   全系列独立风道
   散热器安装方式为柜体内、柜体外可选，风扇更换方便，变频器维护简单
   极大提高了变频器在纺织、印染、化纤、造纸、拉丝、水泥制造等行业不同的应用环境下长期运行的可靠性
2、宽电网电压设计
   电网输入电压在-15%～15%，变频器可安全运行，用户无须其他处理
3、18.5KW～90KW标准配备直流电抗器
   提高输入侧功率因数
   提高整机效率及热稳定
   有效消除输入侧的高次谐波对变频器的影响，减少对外围的干扰
4、安全自检功能
   变频器上电，系统对软、硬件进行完备的安全自检
   系统对功能参数的修改及设置进行安全的钳制，防止用户对功能参数的误设置
5、超强的保护功能
   为用户提供多达20多种的故障保护功能，可实现从变频器到电机、到外围设备的全方位保护
   提供故障自动复位功能，方便常规故障的自动排除
   内置雷击过流保护装置，有效提高对于感应雷的自我保护功能
6、标准的制造平台
   具有防静电、防腐蚀、防粉尘的三防漆处理工艺
   化流水生产线
   严格的生产管理制度
变频器型号
CHE100-0R7G-S2
CHE100-1R5G-S2
CHE100-2R2G-S2
CHE100-0R7G-2
三相220V
CHE100-1R5G-2
CHE100-2R2G-2
CHE100-004G-2
CHE100-5R5G-2
CHE100-7R5G-2
CHE100-011G-2
CHE100-015G-2
CHE100-018G-2
CHE100-022G-2
CHE100-030G-2
CHE100-037G-2
CHE100-045G-2
变频器型号
CHE100-0R7G-4
三相380V
CHE100-1R5G-4
CHE100-2R2G-4
CHE100-004G/5R5P-4
CHE100-5R5G/7R5P-4
CHE100-7R5G/011P-4
CHE100-011G/015P-4
CHE100-015G/018P-4
CHE100-018G/022P-4
CHE100-022G/030P-4
CHE100-030G/037P-4
CHE100-037G/045P-4
CHE100-045G/055P-4
CHE100-055G/075P-4
CHE100-075G/090P-4
CHE100-090G/110P-4
CHE100-110G/132P-4
CHE100-132G/160P-4
CHE100-160G/185P-4
CHE100-185G/200P-4
CHE100-200G/220P-4
CHE100-220G/250P-4
CHE100-250G/280P-4
CHE100-280G/315P-4
CHE100-315G/350P-4
CHE100-350G/400P-4
CHE100-400G/500P-4
CHE100-500G/560P-4
CHE100-560G/630P-4
CHE100-630G/700P-4
变频器型号
CHE100-022G/030P-6
三相690V
CHE100-030G/037P-6
CHE100-037G/045P-6
CHE100-045G/055P-6
CHE100-055G/075P-6
CHE100-075G/090P-6
CHE100-090G/110P-6
CHE100-110G/132P-6
CHE100-132G/160P-6
CHE100-160G/185P-6
CHE100-185G/200P-6
CHE100-200G/220P-6
CHE100-220G/250P-6
CHE100-250G/300P-6
CHE100-300G/315P-6
CHE100-315G/350P-6
CHE100-350G/375P-6
CHE100-375G/400P-6
CHE100-400G/500P-6
CHE100-500G/560P-6
CHE100-560G/630P-6
CHE100-630G/700P-6
变频器型号
CHE100-037G/045P-12
三相1140V
CHE100-045G/055P-12
CHE100-055G/075P-12
CHE100-075G/090P-12
CHE100-090G/110P-12
CHE100-110G/132P-12
CHE100-132G/160P-12
CHE100-160G/185P-12
CHE100-185G/200P-12
CHE100-200G/220P-12
CHE100-220G/250P-12
CHE100-250G/300P-12
CHE100-300G/315P-12
CHE100-315G/350P-12
CHE100-350G/375P-12
CHE100-375G/400P-12
CHE100-400G/500P-12
CHE100-500G/560P-12
CHE100-560G/630P-12
CHE100-630G/700P-12

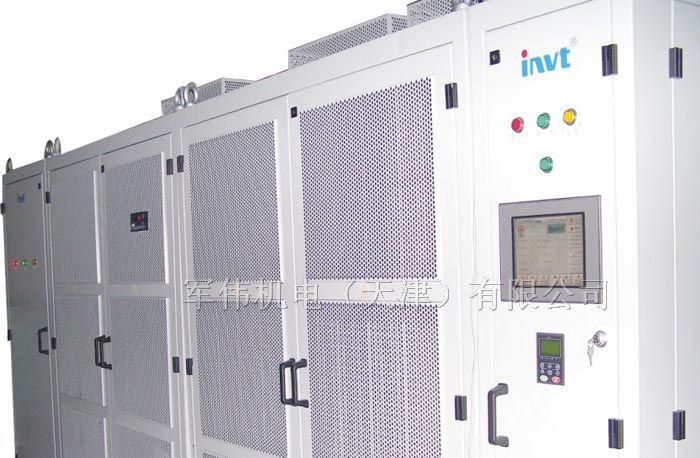

INVT集电力电子运用于电机驱动控制的技术，采用先进的SVPWM优化调制方法，将光电隔离/传输技术运用于变频器的控制与驱动。结合先进的电力电子器件，INVT中压变频器具有技术先进、性能稳定、体积小、价位低的特点。
　　目前，已成功运用在油田潜油电泵、磕头机、煤矿风机（防爆型）、提升机、水厂水泵及水处理设备上。运用实绩为1140V / 630kW。
一、产品特点
1．±20%电压波动设计，适用中国大型工矿企业电网状况；
2．SVPWM优化调制技术，配合的波型处理电路，降低整机热损耗1/3以上，提高产品稳定性及寿命；
3．光电隔离技术运用在变频器控制与驱动电路中，以达到信号采集与控制，异常现象保护灵敏、准确；
4．多种负载运行控制及保护，如过流、过压、过载、欠压、缺相、短路等；
5．灵活的控制方式，如RS-485控制、PI调节、多段速度、程序控制、比例联动，控制端子与模拟信号端子可自由编程设定，方便组成多种控制系统；
6．水冷式及防爆型变频器可定制；
7．实行18个月保修，终身维护。
二、技术特点
1．将变压器一侧开放式Y形结构改为有闭合回路的延边三角形结构，用于吸收变频过程中的高次谐波，可将高压侧的高次谐波降至1.6%以下。
2．保留高压操作但低压运行，改造后效率≥95%，功率因数≥0.94。
3．本方案具有效率高、功率因数高、可靠性高、谐波低、施工周期短等特点。投资回收期短，成本只需直接高压变频器的一半。
4．具备工/变频运行切换功能，可保证生产连续性。
5．INVT高低方式对高压电机节能改造系统与高-低-高方式的高压变频器（系统）比较，具有效率高、功率因数高、可靠性高、安装调试简单、占地小的特点。
　　高压（3-10KV）电动机通过改变相间绕组连接结构（Y形、△形、延边三角形）极间绕组连接结构（串联、并联支路）和极内线圈连接结构（串联、兼联回路），以适应中低压（380V-1140V）变频调速。
通过特别的变压器将高压降至所需的低电压，经与之电压范围相匹配的英威腾380-1140V变频器，并配上工频备用控制回路，完成高压电机的低压变频调速控制系统。
