供应线绕电阻

价格：		面议
型号/规格：		KNP
品牌/商标：		KHX
环保类别：		无铅环保型
产品主要用途：		普通/民用电子信息产品
功率分类：		中功率（1W~5W）
精度类别：		普通型
外形结构特征：		圆柱体型
引出线类型：		径向引出
包装形式：		卷带编带包装

详细介绍
企业详情

凯华信产品：

薄膜电阻器

名称：

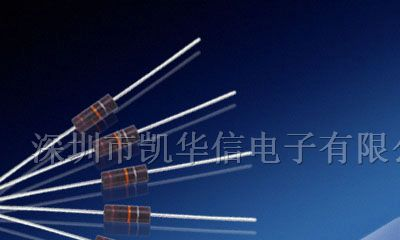

有机实心电阻器

function goToFavorite() { var time = new Date(); window.location = "Favorite.html?Favorite_ProductID=c373e91fc6105b3e8f6e737c3a197a72&Favorite_action=add&time=" + time.getTime(); }

I. 特征

良好的耐沖击电压性能﹔
在因故障而开路的方面比绕线电阻和镀膜电阻有更高的可靠性
主要应用于电视机， CRT显示器，復印机,LBP，VTR，电源开关，AC 变压器

II.规格尺寸图

型号	额定功率	L		ΦD	H	Φd
CCR	1/4W	6.3	+1.0	2.3±0.3	27±3	0.60±0.05
CCR	1/4W	6.3	-1.5	2.3±0.3	27±3	0.60±0.05
CCR	1/2W	10	+0.5	3.5±0.3	27±3	0.68±0.05
CCR	1/2W	10	-1.5	3.5±0.3	27±3	0.68±0.05

III.标称值

型号	额定功率	额定阻值	精度范围E12，E24	使用电压	负载电压	额定环境温度	工作温度范围
CCR	1/4W	2.2Ω ~12MΩ	J(±5%) K±10%	250V	350V	+70°C	-40°C~+125°C
CCR	1/2W	2.2Ω ~22MΩ	J(±5%) K±10%	400V	700V	+70°C	-40°C~+125°C

IV. 降功耗曲线图

V. 电气特性:

项目		性能要求			测试方法
阻值温度特性		阻值范围	阻值变化率%		测试温度 +20°C /-40°C /+20°C /+100°C /+20°C
			-40~+20°C	+20~+100°C
		<1KΩ	±6.5%	±5.0%
		1.1KΩ -10KΩ	±10%	±6.0%
		11KΩ -100KΩ	±13%	±7.5%
		11KΩ -1MΩ	±15%	±10%
		1.1MΩ -10MΩ	±20%	±15%
		>11MΩ	±25%	±20%
短时间过负荷		Δ R≤±2.5%			施加电压应为2.5倍额定电压或负载电压(取小者)5秒
耐电压		没有击穿或飞弧			2倍工作电压，测试一分钟
引线强度	拉力	没有明显的损伤 ΔR≤±2%			10牛顿10秒
	弯曲	没有明显的损伤 ΔR≤±2%			弯曲 4*90°10秒
	扭转	没有明显的损伤 ΔR≤±2%			相反方向3*360°
振动试验		无明显损伤			10~50Hz三维方向上各2小时
耐焊性		标志清晰，没有明显的损伤 ΔR≤±5%			350°C 距根部4亳米3秒钟
可焊性		覆盖95%面积以上			235°C 距根部2毫米2秒钟
温度循环		ΔR≤±2% 没有明显的损伤			- 40°C(30分钟)~85°C(30分钟) 5个循环
耐湿性		ΔR≤±10% 没有明显的损伤			40°C，95%RH，240小时
耐久性		ΔR≤±10% 没有明显的损伤，标志清晰			额定电压或工作电压，通1.5小时，断0.5小时后，40°C时1000个小时

深圳市凯华信电子有限公司业务部

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 唐空飞
电话：0755-29785496-808
传真：0755-29785478
手机：18922890475
QQ ：

公司相关产品

供应有机实心电阻器

信息内容：

凯华信产品：薄膜电阻器名称：有机实心电阻器 function goToFavorite() { var time = new Date(); window.location = "Favorite.html?Favorite_ProductID=c373e91fc6105b3e8f6e737c3a197a72&Favorite_action=add&time=" + time.getTime(); } I. 特征良好的耐沖击电压性能﹔ 在因故障而开路的方面比绕线电阻和镀膜电阻有更高的可靠性主要应用于电视机， CRT显示器，復印机,LBP，VTR，电源开关，AC 变压器 II.规格尺寸图型号额定功率 L ΦD H Φd CCR 1/4W 6.3 +1.0 2.3±0.3 27±3 0.60±0.05 -1.5 2.3±0.3 27±3 0.60±0.05 CCR 1/2W 10 +0.5 3.5±0.3 27±3 0.68±0.05 -1.5 3.5±0.3 27±3 0.68±0.05 III.标称值型号额定功率额定阻值精度范围E12，E24 使用电压负载电压额定环境温度 ...

详细内容>>

供应薄膜功率型电阻器

信息内容：

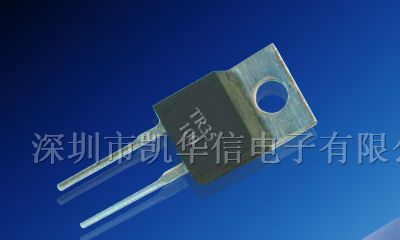

凯华信产品：薄膜功率型电阻器名称： TR35--功率电阻 function goToFavorite() { var time = new Date(); window.location = "Favorite.html?Favorite_ProductID=c373e928221c43ec8fef0402de377476&Favorite_action=add&time=" + time.getTime(); } 1、精度：0.5%，1%，5%，10% 2、阻值范围：50mΩ~10KΩ3、温度系数：50PPm，100PPm，200PPm 4、功率： 35W5、电压范围：工作电压350V 绝缘电压1800VAC6、温度：-65℃～+150℃7、执行标准：MIL-STD-202、JIS-C-52028、应用范围：电力设备、电子负载、高频放大器、电子减速系统、电动车燃料电池等设备中
