供应CBB22 型金属化聚丙烯薄膜电容器473J630V

价格：		面议
型号/规格：		CBB22 103J630V,2J473
品牌/商标：		国产
环保类别：		无铅环保型
安装方式：		直插式
包装方式：		散装
产品主要用途：
引出线类型：
特征：
标称容量范围：		uf
额定电压范围：		V
温度系数范围：		℃

详细介绍
企业详情

详细介绍

CBB22型金属化聚丙烯薄膜电容器
CBB22 type metalized polypropylene film capacitor

◆ 外形图Outilne Drawing

◆ 特点 Characteristic
★ 金属化聚丙烯薄膜 ★ 全愈性能好 ★ 环氧树脂包封 ★ 高频损耗小 ★ 绝缘性好	★ Metalized polypropylene film ★ Good self-healing performance ★ Epoxy resin package ★ Low high-frequency loss ★ Good insulation property

◆ 产品介绍 The product introduce

金属化聚丙烯薄膜卷绕而成，无感结构,单向引出，环氧树脂包封。
Non-inductively wound with metalized polypropylene film,one-way outgoing mode ,epoxy resin package

◆ 用途 Usage

各种直流，脉动，高频较大电流场合，广泛应用于要求高频率，高电流，高稳定性的电器。
Used in all kinds of direct current ,impulse ,high frequency and heavy current occasions ,widely used in electric appliance that require high frequency ,heavy current and high stability

◆ 性能指标 Specifications

气候类别Climatic category	40/110/21
额定电压 Rated votage	250V , 400V , 630V
电容量范围 Capacitance range	0.01~3.3 μF
耐电压 Withstand Voltag	1.75 UR(10s)
绝缘电阻Insulation resistance	Cr ≤ 0.33μF ; ≥30000MΩ
绝缘电阻Insulation resistance	Cr > 0.33μF ; ≥10000s
损耗角正切 Tangent of loss angle (tangent )	Cr ≤ 0.33μF ; ≤ 0.01(1KHZ 23℃) Cr>1μF;≤ 0.015(1KHZ 23℃)

◆ 外形尺寸 Dimensions(mm) 可依需求制作特殊规格


CAP		250VDC				400VDC				1000VDC
CODE	μF	P	W	T	H	P	W	T	H	P	W	T	H
222	0.0015
222	0.0022
332	0.0033
472	0.0047
682	0.0068									7.5	11.0	5.2	8.9
103	0.01					7.5	11.0	5.0	8.5	7.5	11.0	5.1	9.0
103	0.01					7.5	11.0	5.0	8.5	10.0	13.0	4.9	9.8
153	0.015					7.5	11.0	5.0	8.5	7.5	11.0	4.8	8.9
153	0.015					7.5	11.0	5.0	8.5	10.0	13.0	4.8	9.6
223	0.022	10.0	13.0	4.5	7.0	7.5	11.0	4.8	8.0	7.5	11.0	6.0	9.1
223	0.022	10.0	13.0	4.5	7.0	10.0	13.0	4.5	8.5	10.0	13.0	5.0	9.9
333	0.033	7.5	11.0	4.8	8.1	7.5	11.0	5.5	8.8	10.0	13.0	6.0	10.7
333	0.033	10.0	13.0	4.5	8.5	10.0	13.0	4.9	9.2	15.0	18.0	5.7	10.3
473	0.047	7.5	11.0	5.4	8.8	7.5	11.0	6.3	9.6	10.0	13.0	8.3	12.2
473	0.047	10.0	13.0	4.9	9.0	10.0	13.0	5.6	9.7	15.0	18.0	5.2	10.0
683	0.068	10.0	13.0	5.3	10.3	10.0	13.0	6.6	10.6	15.0	18.0	6.2	10.9
683	0.068					15.0	18.0	4.9	9.7	20.0	23.0	5.3	10.8
104	0.10	10.0	13.0	6.3	11.2	10.0	13.0	7.7	11.8	15.0	18.0	6.6	13.0
104	0.10	10.0	13.0	5.5	10.5	15.0	18.0	5.6	11.5	20.0	23.0	5.6	12.0
154	0.15	15.0	18.0	5.7	10.6	15.0	18.0	6.6	11.4	15.0	18.0	7.4	15.4
154	0.15	10.0	13.0	7.0	11.5	20.0	23.0	5.7	10.6	20.0	23.0	6.7	13.1
224	0.22	15.0	18.0	6.6	11.5	15.0	18.0	7.8	12.7	20.0	23.0	7.4	16.4
224	0.22	20.0	23.0	5.7	10.6	10.0	13.0	7.7	12.5	22.5	26.0	6.8	14.8
334	0.33	15.0	18.0	7.3	13.8	15.0	18.0	9.5	12.2	20.0	23.0	9.1	17.1
		20.0	23.0	6.3	12.7	20.0	23.0	7.4	13.8	22.5	26.0	8.2	16.2
		22.5	26.0	5.8	12.2	22.5	26.0	6.7	13.2
474	0.47	15.0	18.0	8.7	15.2	15.0	18.0	10.5	16.9	22.5	26.0	9.3	18.9
		20.0	23.0	7.3	13.8	20.0	23.0	8.7	15.1	27.5	23.0	10.2	19.8
		22.5	26.0	6.7	13.2	22.5	26.0	7.9	14.4
684	0.68	20.0	23.0	8.6	15.1	20.0	23.0	9.8	17.8	22.5	26.0	11.4	20.8
684	0.68	22.5	26.0	7.9	14.4	22.5	26.0	8.9	16.9	27.5	31.0	10.4	19.9
105	1.0	20.0	23.0	9.8	17.9	20.0	23.0	11.9	19.9	27.5	31.0	12.7	22.2
		22.5	26.0	8.9	17.0	22.5	26.0	10.8	18.8	31.0	35.0	11.7	21.1
		27.5	31.0	8.2	16.3	27.5	31.0	9.9	17.9
155	1.5	22.5	26.0	10.9	19.0	22.5	26.0	12.6	22.2	27.5	31.0	16.8	25.2
155	1.5	27.5	31.0	10.0	18.1	27.5	31.0	11.5	21.1	31.0	35.0	14.4	23.9
225	2.2	27.5	31.0	11.6	21.2	27.5	31.0	14.1	23.7	31.0	35.0	17.7	27.2
225	2.2	31.0	35.0	10.6	20.2	31.0	35.0	12.9	22.5
335	3.3	27.5	31.0	14.4	24.0	27.5	31.0	17.6	27.1
335	3.3	31.0	35.0	13.1	22.8	31.0	35.0	16.1	25.6
475	4.7	27.5	31.0	17.4	27.0
475	4.7	31.0	35.0	15.9	25.5

深圳市福田区广辉电经营部

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 陈树辉
电话：0755-82534577/13076512089
传真：0755-82534577
手机：13686868407
QQ ：

公司相关产品

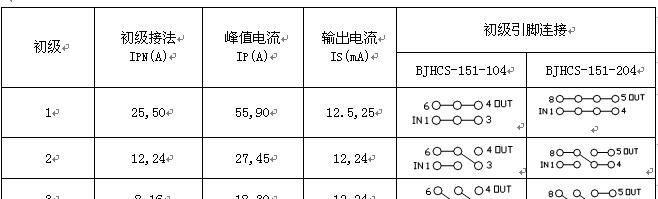

供应BJHCS-151-104闭环系列霍尔电流传感器

信息内容：

产品描述 BJHCS-151-104/204闭环系列霍尔电流传感器 BJHCS-104/204系列霍尔电流传感器是应用霍尔效应原理开发的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。产品特性应用 · 高精度 · 良好的线性 · 小型的PCB安装方式， · 低功耗 · 具有良好的过流能力 · 变频家电的驱动控制 · 太阳能电源管理系统 · 逆变电源的应用 · UPS不间断电源 · 电流监控电气特性： BJHCS-151-104 BJHCS-151-204 额定电流 IPN(A) 25 50 测量范围 IP(A) 55 120 测量电阻RM (Ω) 200~730（±15V） 54~250（±15V）线圈匝数 (T) 1-2-3:2000 1-2-3-4:2000 额定输出电流ISN(mA) 12.5±0.5% 25±0.5% 次级线圈内阻（Ω） 180 工作电源VC(V) ±15VDC ±5% 绝缘电压(V) 50Hz, 1min, 5kV 动态特性：零点失...

详细内容>>

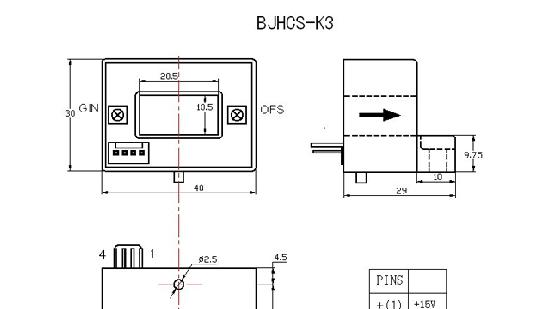

供应BJHCS-K3-200A开环系列霍尔电流传感器
