电子尺/供应精密直线位移传感器/直滑式电位器
| 价 格： | 面议 |
品牌:捷生 型号:WDC-L-C 种类:位移 材料:混合物 材料物理性质:绝缘体 材料晶体结构:多晶 制作工艺:集成 输出信号:数字型
主 要 参 数 | |
WDC系列直线电位器主要参数 | |
标准阻值(KΩ)standard resistance values | 1、2、3、5、10KΩ |
总阻公差（%）resistance tolerance | 精度级±10、标准级±15 |
独立线行度（%）independent linearity | 0.02%、0.05%、0.1%、0.2% |
理论电气行程(TET) | 10mm-800mm(每25mm递增) |
有效电气行程(AET,mm)theoretical electrical travel | TET±1 |
额定功耗(W,at70℃)power rating | L10-l50、1.0W L75-800、2.0W |
电阻温度系数(ppm/℃)temperature coefficient of resistance | ≤±400 |
分辨力resolution | 理论上无限Throretically infinite |
绝缘电阻(MΩ)insulation resistance | ≥500(500VCD) |
介质耐压(V)dielectric strength | 500V(AC.RMS)1min |
输出平滑性（%）output smoothness | ≤0.1 |
机械行程(MT,mm)mechanical travel | TET+8±2 |
工作温度范围(℃)operating temperature range | -55--+125 |
寿命lift(cycle) | 1×106 |
推力(Max,N)operating force | 0.98-2.94 |
电气特性
标准阻值 | ≤10～50mm=1～200mm=2～5kΩ；≥200mm～300mm=5～10 KΩ |
20℃时阻值精度 | ±15% |
理论电气行程(TET=E) | 10mm～15mm～25mm；25mm起(每25mm递增) ～300mm≤0.1% |
实际电气行程(AET) | AET=TET+1mm |
独立线性度（根据要求） | ≤1%～0.1%；当电气记程≤10～50mm≤0.2%；500mm～300mm≤0.1% |
额定功率 | 0.02W/cm(70℃)0W(125℃) |
滑片电流 | :uA级～1mA(2mA) |
可重复性误差 | ≤0.01% |
负载电阻 | 103×Rt |
绝缘电阻 | ≥1000KΩ 500VDC |
绝缘强度 | ≥750V RMS 50HZ |
机械特性
机械行程 | 理论电气行程：TET+8mm-2mm | 工作寿命 | 标准20×106 |
外壳表面 | 合金铝，表面氧化 | 工作温度 | -55℃～+125℃ |
工作力 | 标准5牛顿 | 三轴正弦振动 | 峰一峰值：1.5mm或15g-10HZ-2000HZ |
轴（自由转动） | 不锈钢 | 三轴机械冲击 | 50g-11ms一半正弦 |
电刷 | 精密多触点六元合金 | 速度（米/秒） | 10 |
安装 | 可移动固定支架 |
|
|
C系列的外界面形尺寸横截面为25×25
选配输出方式：1.引线输出2.航空插座
- 所属城市：浙江 宁波
- [联系时请说明来自维库仪器仪表网]
- 联系人： 胡驶捷
- 电话：0574-86053916
- 传真：0574-86053916
- 手机：
- QQ ：

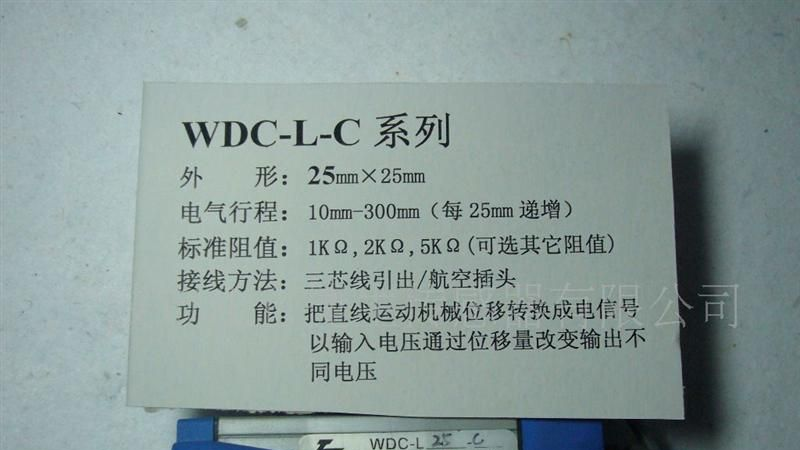

【现货直销】优质直线位移传感器 结构简单，输出信号大
