供应三脚电感 报警器升压电感 工字形三脚电感
| 价 格： | 0.35 | |
| 型号/规格： | LGB3W0406/0608/0810/0912/1016 | |
| 品牌/商标： | 锦云 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 家用电器 | |
| 额定电流： | 0.1-1A | |
| 额定电压： | 0.25V | |
| 外形尺寸： | 4*6/6*8/8*10/9*12/10*12/14*15/16*18/18*22mm |
■三脚升压工字型电感器
● 产品介绍
锦云电感LGB3W系列三脚升压工字型电感器也可称为自耦变压器，同容量的自藕变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。自藕变压器由于其容量大、损耗小、造价低在蜂鸣器或报警系统得到广泛应用。
|
LGB3W系列三脚升压工字型电感器 图示和尺寸：（单位mm） | ||||
|
| ||||
|
P/N 料号 |
A max |
C max |
D max |
E ref |
|
LGB3W0608 |
11.0 |
3.0±1.0 |
7.5 |
0.65 |
|
LGB3W0810 |
13.0 |
4.0±1.0 |
9.5 |
0.65 |
|
LGB3W0912 |
15.0 |
5.0±1.0 |
10.5 |
0.65 |
|
LGB3W1012 |
16.0 |
6.0±1.0 |
11.5 |
0.80 |
|
LGB3W1016 |
20.0 |
6.0±1.0 |
12.0 |
0.80 |
|
LGB3W系列三脚升压工字型电感器 料号标识 | |||||
|
|
|
|
|
|
|
|
LGB3W |
0912 |
— |
300:1500T |
— |
UL |
|
① |
② |
|
③ |
|
④ |
① 产品类型：LGB3W系列三脚升压工字型电感器,3W表示三只脚，4W表示4只脚。
② 款式：根据磁芯尺寸大小。
③ 圈数比：1-2和1-3圈数比
④UL或PVC热缩套管保护。
|
LGB3W系列三脚升压工字型电感器 常用参数举例 | ||||
|
|
|
|
|
|
|
品号 |
圈数比 |
电感量(1~3) |
直流电阻(1~3) |
额定电流 |
|
LGB3W0608-300：1500T |
300：1500T |
82mH±20% |
380ΩMAX |
- |
|
LGB3W0810-320：1600T |
320：1600T |
120mH±20% |
240ΩMAX |
- |
|
LGB3W0912-200：2000T |
200：2000T |
180mH±20% |
420ΩMAX |
- |
|
LGB3W1012-192：1920T |
192：1920T |
170mH±20% |
220ΩMAX |
140mA max |
|
LGB3W1016-310：1650T |
310：1650T |
150mH±20% |
180ΩMAX |
160mA max |
备注：可依客户特殊需求设计
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 舒云梅
- 电话：0510-83805287
- 传真：0510-83805687
- 手机：18912355857
- QQ ：

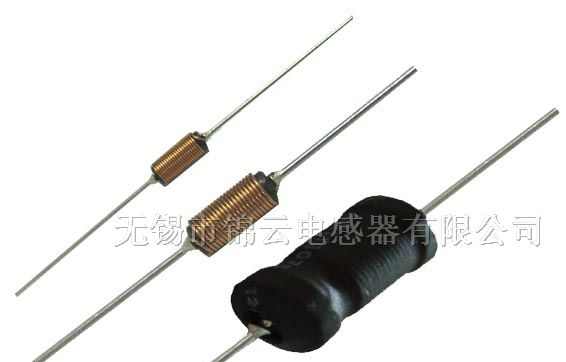

供应卧式电感 一字电感 滤波电感器
信息内容：■轴向滤波电感器 ● 产品介绍 锦云电感LGC系列轴向滤波电感器也称电源滤波线路扼流圈，是一个带特殊磁芯的绕线电感器，在电源线路中起平滑滤波的作用，它的电感对交流成呈现很大的阻抗，而对直流电的电阻很低，所以起到滤波作用。在需要持续输出大电流的场合，电容滤波效果次于绕线扼流圈。用 PVC 或 UL 热缩套管保护，有立式和卧式结构可共选择。LGC系列轴向滤波电感器广泛运用于电视和音频设备、电讯装置、射频滤波器。 锦云电感LGC系列轴向滤波电感器，符合 RoHS 标准，无铅焊接技术及 100% 无铅，并提供更有竞争力的价格和快速交货服务。有特定需求请联系我们。 LGC系列轴向滤波电感器 图示和尺寸：（单位mm） P/N 料号 A (MAX) D(MAX) E 0310 10.5 4.5 0.6±0.1 0410 10.5 5.5 0.8±0.1 0512 16.5 6.6 0.8±0.1 1019 23.0 11.5 0.8±0.1 LGC系列轴向滤波电感器 料号标识 LGC 0310 — 100 K — UL ① ② ③ ④ ...

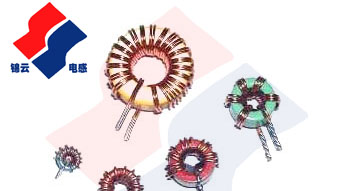

供应磁环电感
信息内容：产品介绍 锦云环型线圈，采用铁粉芯或锰锌与专用树脂等作材料，以产生的电感量，高电流，防干扰对策，是功率电感最常用的一种。环形线圈电感，是电感理论中最理想的形状，采用闭磁路，很少EMI问题，充分利用磁路，容易计算，底成本，几乎理论上的好处全归环形线圈电感。主要用于电源供给器、开关电路、 控整流器和晶闸管控制电路、 输出扼流和EMI/RFI扼流圈、其他滤波器。 环形铁芯不但磁性能优良，而且还有许多机械方面的优点：片间压力可以严格控制，并且可达到95%的同一水平，采用浸渍技术，可使铁芯成为牢固整体，在绕线和加工过程中不变形象;由于环型铁芯非常牢固，减少了磁致伸缩力的影响，因而减少了振动和音频噪声。 锦云环型电感器均符合ROHS规范，Lead-Free无铅标准，提供完整线圈电感器尺寸，感量范围齐全，可依客户的需求制造，若需特殊规格型式，请与锦云业务联系。
