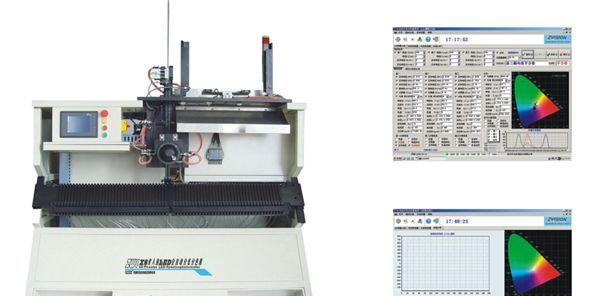

X5全自动大功率LED分光分色机

X5 Automatic High-Power LED Spectrophotometer

产品简介

X5全自动分光分色机是目前国内拥有全部自主知识产权的全自动的大功率LED分光分色设备。它是杭州中为光电技术有限公司开发的,可将传统繁杂的大功率LED测试工序在一次测试全部完成，具有很高的测试效率与精度。

X5 is the only automatic high-power LED spectrophotometer with all independent intellectual property rights at home at present. It is developed exclusively by HANGZHOU ZHONGWEI with high efficiency and accuracy, which can finish the traditional and miscellaneous test procedure in one time.

适用范围

能实现大功率LED的全自动分光分色；配合不同的测试轨道、可实现各类封装的大功率LED的全自动分光分色；后期可扩展兼容包装机等后端设备，限度提高产能。

To test the integrated parameters ofthe high-power LED with different railsautomatically.

产品测量参数

1.精密测量正向电压0~8V，反向电压0~200V；

2.配置本公司专有的独立精密恒流源；

3.提供漏电流卡测功能；

4.绘制正向电压与点亮电流的对应曲线，可以直观体现LED的正向电特性；

5.精密测量所有LED光学参数；

6.依据自定义测试条件，产生测试结果并将产品高速分Bin；

7.测试分选条件及范围由上位机输入，测试结果PC屏幕显示并存档；

1. Test Vf(0~8V) and Vr(0~200V) with high accuracy;

2. Collocate with our own special accurate constant current source;

3. Provide the card test function of leakage current;

4. Draw the related curve of forward voltage and lightening current;

5. Test all optical parameters exactly;

6. Get the test result and sort with high-speed according to self-defined test condition;

7. Print, display and store all the data and choose the test condition and range with a computer;

产品特性

1.采用耐磨轨道及模块化设计，更容易维护更耐用并减少轨道耗材，更换机种快速稳定；

2.采用电极重压导电宽面接触结构，使测试更加稳定，结果更加准确；

3.快速稳定的运转，具有缓启动与快停止功能，噪音更低；

4.料管设置有满料检测器，使分类结果计数准确无误；

5.垂直吹气，使LED在轨道中下滑更顺畅；

6.可以根据客户LED定制导轨，真正做到满足不同客户的需求。

1. Wearable rail and modularization design,

2. Conductivity of large area contact;

3. Fast and steady operation;

4. The setting of pipe inspector;

5. Vertical air flush structure in the rails;

6. Optional rail according to customers.

功能特点

1.软件配合硬件控制、机械执行部分完成LED全自动分光分色任务，并自动分BIN到对应箱号，取代人工手动分箱操作，提高效率；

2.前台用户可操作人机界面实现操作员的人机交互，完成各种生产功能；

3.设置测试条件，自动完成测试光、色、电参数值，绘制光谱相对能量分布图及色品图十字打靶，自动根据所设的分选参数产生对应分组名及箱（BIN）号，可输出测试报告；

4.测试报告：标准中文样式报表，排版清晰、大方、美观，数据完整；支持多种格式文档导出，可保存并重复打开及打印。报表内容包括：LED光色电测试报告、电参数线性测试报告、光通量线性测试报告、光谱波长线性测试报告、分选流水报告。

1. Instead of manual operation, it can sort automatically;

2. Simple humanity operation module, that is, the interface can be controlled by customers;

3. It can test the optical、color and electrical parameters and draw the relative energy picture of spectrum with the setting of test condition, then you can sort(BIN) and output the report.

4. Test report: standard Chinese report forms; print, display and store all the data and curve with a computer: LED combined test report, linearity test report of electrical parameter、luminous flux and spectrum wavelength, sorting report.

产品规格

1.分类速度：4K/hour可分Bin数：32/70Bin；

2.外观尺寸：1800×1000×1350（长*宽*高）；

3.重量：700Kg(净重)；

4.气源：5～6Kg/cm2；60～80psi；30L/min；

5.电源：AC220V/50Hz 3A 1000W。

1. speed: 32/70Bin 7K/hour

2. dimension: 1800×600×1350(l*w*h)

3. net weight: 700Kg

4. air source: 5～6Kg/cm2；60～80psi；30L/min；

5. power supply: AC220V/50Hz 3A 1000W。

系统运行环境

1.硬件环境：工控机；

2.操作系统：WindowsXP SP2。

1. Hardware: IPC；

2. Operating system: WindowsXP SP2。
