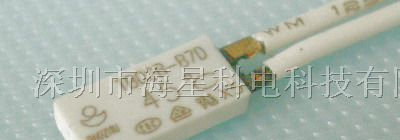

供应TB02 BB8D微型热保护器
| 价 格： | 面议 | |
| 型号/规格： | TB02 BB8D 30-160 | |
| 品牌/商标： | TB02B |
| TB02-BB8D温控器产品导线为高质硅胶线，适合高温工作环境，该产品适用于分马力电机、塑封电机，由于过载堵转非正常状态下引起的过热保护，也适用于荧光灯、镇流器、变压器、家用电器等一般电气设备的过热保护，并可在二次线路中作热检测器用。电流、温度双重保护使电机保护更全面；微型化15.0mmx5.4mmx2.4mm 的设计易于安装；单断点速动结构确保使用的可靠性；严格的工艺制作确保双金属元件重复性，长期使用均能保持断开及复位温度的一致性。 | |||||
| 2 Essential Parameters | |||||
| 2.1 Contact Forms Normal Close | |||||
| 2.2 Ultimate Capacity of Contact ：12V-DC/4A, 24V-DC/3A, 115V-AC/3A, 250V-AC/2A | |||||
| 2.3 Rated Opening Temperature | |||||
| Item No. | Opening temp | Reset Temp | Item No. | Opening temp | Reset Temp |
| TB02-BB8D-30℃ | 30±3℃ | ≥20℃ | TB02-BB8D-95℃ | 95±5℃ | 70±15℃ |
| TB02-BB8D-35℃ | 35±3.5℃ | ≥25℃ | TB02-BB8D-100℃ | 100±5℃ | 70±15℃ |
| TB02-BB8D-40℃ | 40±4℃ | ≥30℃ | TB02-BB8D-105℃ | 105±5℃ | 75±15℃ |
| TB02-BB8D-45℃ | 45±4.5℃ | ≥33℃ | TB02-BB8D-110℃ | 110±5℃ | 75±15℃ |
| TB02-BB8D-50℃ | 50±5℃ | ≥35℃ | TB02-BB8D-115℃ | 115±5℃ | 80±15℃ |
| TB02-BB8D-55℃ | 55±5℃ | 42±6℃ | TB02-BB8D-120℃ | 120±5℃ | 85±15℃ |
| TB02-BB8D-60℃ | 60±5℃ | 45±8℃ | TB02-BB8D-125℃ | 125±5℃ | 85±15℃ |
| TB02-BB8D-65℃ | 65±5℃ | 48±10℃ | TB02-BB8D-130℃ | 130±5℃ | 90±15℃ |
| TB02-BB8D-70℃ | 70±5℃ | 50±12℃ | TB02-BB8D-135℃ | 135±5℃ | 95±15℃ |
| TB02-BB8D-75℃ | 75±5℃ | 53±14℃ | TB02-BB8D-140℃ | 140±5℃ | 100±15℃ |
| TB02-BB8D-80℃ | 80±5℃ | 55±15℃ | TB02-BB8D-145℃ | 145±5℃ | 100±15℃ |
| TB02-BB8D-85℃ | 85±5℃ | 60±15℃ | TB02-BB8D-150℃ | 150±5℃ | 105±15℃ |
| TB02-BB8D-90℃ | 90±5℃ | 65±15℃ | TB02-BB8D-155℃ | 155±5℃ | 110±15℃ |
| 30-155℃ (5℃ a step ), with opening temperature tolerance±5℃, ±8℃ and ±10℃ based on rated opening temperature. | |||||
| 2.4 RESET Temperature | |||||
| The RESET temperature is 70% of the rated opening temperature (integral multiple of “5” preferred), with the tolerance ±10℃, ±15℃ and ±20℃. | |||||
| Remark: Custom design in Rated Opening Temperature and Rated Reset Temperature is available. | |||||
| 3 Installation Dimensions & External Dimensions (See Picture 1.) | |||||
| Item | COMPONENT | MODEL | Item | COMPONENT | MODEL |
| 1 | Plastic Case | PBT CRN7030 | 5 | Fixing Base | PBT CRN7030 |
| 2 | Movable Contact | AgNi/BZn | 6 | Epoxy Resin | 9002A |
| 3 | Bi-metal Dics | 30R | 7 | Upper Terminal | BZn |
| 4 Technical Specifications | |||||
| 4.1 Requirement of Terminal Tensile Resistance | |||||
| The connection of thermal protector can bear 20N static pull for 1 minute. | |||||
| 4.2 Dielectric Property ：500V/min。The contact of thermal protector 500V/min under thermal cut-out | |||||
| 4.3 Electrical Durability ：The electrical durability of thermal protector is 10,000 times. | |||||
| 5. Numbering system: | |||||
| TB02-BB8D XXX℃ TB05——product model | |||||
| B- contact type :close B－protector type: dual–function over temperature and short circuit protector | |||||
| 8－shell size model D- low resistance XXX℃——opening temperature | |||||
