全自动固晶机
| 价 格： | 28.00 |
品牌:威控 型号:Wecon DB162 别名:高速直插管LED固晶機 用途:固晶
Wecon DB162系-高速直插管LED固晶機
平均生産速度250ms/cyc
UPH可達14.4K
固晶精度<±1.0mil,±3°
膠盤
1. 快拆式設計,不需工具
2. 膠盤轉速可程式控制
點膠臂
1. 適用各種點膠針
2. X/Y位置可調整
導線架流道
1. 位置自動補償
2. 點膠/固晶位置共點
CCD&Lens
1. 即時固晶/點膠狀況回饋
2. 粗化Chip輔助光源及辨識
3. 1024*768畫素高速灰階CCD
4. 定位精度高達1/40 pixels
取放臂
1． 輕量化設計，避免刮傷
2． 快拆式吸嘴帽蓋設計
3． 缺晶、掉晶檢查功能
4． 力量調整範圍：30~240g
5． 自動測高
Wafer Table
1． 具有Chip角度校准功能
2． 標准Ring尺寸：6〃
3． 具有矩陣區塊挑揀固晶模式
頂針系統
1． 頂針高度可程式化
2． 自動測高
3． 防撞設計
自動投料機構
1． 適用於各式LED導線架
2． 上料容易
料盤自動收料機構
1． 可自動收取150條（=6盤*25條）LED導線架
料盤自動上料機構（選配）
1． 方便多晶粒産品生産
側向CCD系統：
1． 即時觀點膠固晶狀態
2． 即時觀察銀膠包覆狀態
3． 鏡頭可三軸微調，快速設定視野及焦點
視定化介面
1． 中/英文操作介面切換
2． 快速鍵使用設定
3． 客制化服務
開放式參數設定
1． 各軸安定時間設定
2． 膠盤轉速設定
3． 點膠動作速度可調、避免甩膠
4． 自動提示清潔/更換耗材以降低品率（吸嘴、頂針、膠針的標准清潔/使用次數設定）
影像辨識系統
1． 可自訂上觀檢察標准一雙胞、PAD污染檢查、缺角、破裂、發光區污染檢查
2． 具有缺晶、掉晶檢查功能
3． 粗化晶粒可正確判別
4． 固晶位置設定能以方形Chip或圓形杯底顯示，以提高設定精度
5． 固晶後檢測修正功能
一、整體性能
UPH 14.4K
Bonding accuracy X,Y:±1.0mil;Q:±3°
Bonding speed Max.0.21sec/cycle
Avg.0.25sec/cycle
二、芯片環承載台
Wafer Ring Size 6〃(Max)
Working Range ￠120mm(4.7〃)
Die size 6*6 ~40*40mil2
三、導線架尺寸
Lead frame length 152.4~228.6mm
Height 12~40mm
Thickness 0.4~0.7mm
四、料盒尺寸
Tray Length 150~230mm
Width 123~130mm
Height 20-50mm
五、輔助觀測系統
Assist CCD+17〃 LCD+XYZ adj.Stage
六、影像辨識系統
CCD 256 Grey level
Resolution 1024*768pixels
辨識精度 1/40pixels(±0.28um)
七、機台重量/尺寸
Weight DB-162:700kg
DB-162L:760kg
Dimensions
DB-162: 113(W)*83(D)*186(H)cm
DB-162L: 141(W)*83(D)*186(H)cm
八：環境需求
Power Req. AC 220/4A(Normal),10A(Peak)/2000W
Pneumatic source: 5kg/cm2
Vacuum 0.9kg/cm2(builtn iVac.Pump)
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘俊杰
- 电话：755-29959971
- 传真：755-29959971
- 手机：
- QQ ：
台制光宏LED 1W 大功率灯珠 RGB (G)
信息内容：dzsc/18/9168/18916813.jpgdzsc/18/9168/18916813.jpg產品特性與應用Features and Applications: ■Feature特性 ■Applications應用◆1W High Power Emitter LED ◆Entertainment Lighting(1W仿流明大功率LED) (娛樂照明)◆Silicone compression molding lens ◆Decorative lighting(矽膠壓模成型透镜) (裝飾照明)◆Half Angle (2θ1/2) : 140° ◆Architectural Lighting(视角：140°) (建築照明)◆Lens Color : Silicone Water Clear ◆Signal / Display(透镜颜色：矽膠無色透明) (訊號指示)光電特性Electrical/Optical Characteristics (Ta=25°C) Parameter(参数)Symbol(符号)Conditions(测试条件)Min.(最小值)Avg.(平均值)Max.(值)Units(单位)Luminous Flux(光通量)ΦvIF=350mA5.6 210lmDominate Wavel...
台制光宏芯片1W红光灯珠 LED大功率灯珠 黑壳模顶灯珠 38MIL灯珠

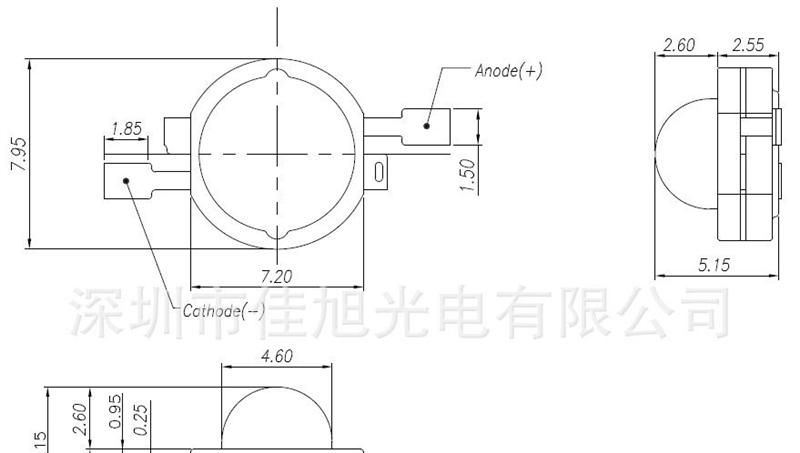

信息内容：dzsc/18/9481/18948197.jpg1.All dimensions are in millimeters (所有尺寸以mm毫米为單位)2. Tolerance is±0.25mm (公差)光電特性Electrical/Optical Characteristics (Ta=25°C) Parameter(参数)Symbol(符号)Conditions(测试条件)Min.(最小值)Avg.(平均值)Max.(值)Units(单位)Luminous Flux(光通量)ΦvIF=700mA5.6 420lmDominate Wavelength(主波長)WLDIF=700mA440 650nmForward Voltage(順向電壓)VFIF=700mA1.8 5.2VThermal Resistance JunctionTo Board (熱阻)RthJ-BIF=700mA 13 ℃/WTemperature Coefficient ofForward Voltage(順向電壓之温度係数)?VF/?TIF=700mA 2 mV/℃Reverse Current(反向漏电流)IRVR=5V 10μAViewing Angle[1](發光角度)2θ1/2IF=700mA130140150Deg 絕對額定值AbsoluteMaximum Rating(Ta=25°C) Parameter(参数)Symbol(符号)Ratings(數值)Units(單位)Power Dissipation(消耗功率)PD3WContinuous Forward Current(持續順向输入电流)IF700mAPeak Forward Current [2](顺向脈衝電流)IF(Peak)1000mALED Junction Temperature(接面温度)TJ120℃Reverse Voltage(反向电压)VR5VOperating Temperature Range(工作温度)TOPR-30℃...
