供应“银天使” S10D-01印刷线路板焊接式电源变压器
| 价 格： | 面议 | |
| 型号/规格： | S10D-01 | |
| 品牌/商标： | 兵字/bingzi(中英文) | |
| 包装方式： | 多件包装 | |
| 主要用途： | | |
| 适用电源类别： | | |
| 铁芯类型： | | |
| 频率特征： | | |
| 导线类型： | | |
| 安全认证类型： | |
【详细说明】
“银天使” S系列印刷线路板焊接式电源变压器 LI017V5/2009 一、特点： 1．全封闭印刷线路板直接焊接安装，使用方便、外形美观； 2．结构紧凑、坚固、抗振、防潮、阻燃、抗电强度高； 3．空载电流小，功率因数高，输入过电压范围宽； 4．与T系列相比，具有更高的可靠性，更宽的环境适应能力； 5．内置温度保护器，使用更安全。 二、使用环境条件： 1．环境温度：-25℃～+70℃； 2．相对湿度：温度为40℃时不大于90%； 3．大气压力：860～1060mbar （约为650～800mmHg） 三、绝缘耐热等级：F级（155℃） 四、安全特性： 1．绝缘电阻：常态时大于1000MΩ； 2．抗电强度：可承受工频3750V/1分钟； 3．抗电冲击：可承受脉冲6kV/50μS连续20次冲击； 4．阻燃性：符合UL94-Vo级；
| 类别 | 输出功率 | 空载电流 | 空载损耗 | 电压 调整率 | 温升 | 重量 （g） | 长×宽×高 （mm）3 |
| S10D | 10VA | ≤20 mA | ≤0.65W | ≤15% | ≤20℃ | 300 | 69×43×38.5 |
| 型号 | 初级引脚 | 初级工作电流 | 次级电压 | 次级电流 （mA） | 次级引脚 | 等效电阻 （Ω） | ||
| 空载时 | 满载时 | 空载电压 | 满载电压 | |||||
| S10D-01 | 1-6 | ≤20mA | ≤60mA | 7.1V | 6V | 1667 | 8-11 | 0.85 |
| S10D-01B | 8.9V | 7.5V | 1333 | 1.3 | ||||
| S10D-02 | 10.7V | 9V | 1111 | 1.9 | ||||
| S10D-03 | 14.3V | 12V | 833 | 3.0 | ||||
| S10D-04 | 17.8V | 15V | 667 | 5 | ||||
| S10D-05 | 21.5V | 18V | 556 | 7.5 | ||||
| S10D-05B | 25V | 21V | 476 | 10 | ||||
| S10D-06 | 28.5V | 24V | 417 | 13 | ||||
| S10D-06B | 32V | 27V | 370 | 17 | ||||
| S10D-07 | 1-6 | ≤20mA | ≤60mA | 2×7.1V | 2×6V | 2×833 | 7-8 11-12 | 2×1.7 |
| S10D-07B | 2×8.9V | 2×7.5V | 2×667 | 2×2.6 | ||||
| S10D-08 | 2×10.7V | 2×9V | 2×556 | 2×3.8 | ||||
| S10D-09 | 2×14.3V | 2×12V | 2×417 | 2×6 | ||||
| S10D-10 | 2×17.8V | 2×15V | 2×333 | 2×10 | ||||
| S10D-11 | 2×21.5V | 2×18V | 2×278 | 2×15 | ||||
| S10D-11B | 2×25V | 2×21V | 2×238 | 2×20 | ||||
| S10D-12 | 2×28.5V | 2×24V | 2×208 | 2×26 | ||||
| S10D-12B | 2×32V | 2×27V | 2×185 | 2×34 | ||||
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王瑾琦
- 电话：0755-83030474
- 传真：-
- 手机：
- QQ ：
供应DRT803-311BIGBT驱动变压器
信息内容：【详细说明】 “动力星”DRT803/311B IGBT驱动变压器 DRT系列IGBT驱动变压器系我公司为驱动IGBT和MOSFET而专门研制的产品，以非晶合金和纳米晶合金作为磁芯，可满足多项应用要求。 一．产品特点： ①耦合电容低，使之具有很高的抗干扰能力； ②漏感小，保证了更好的输出脉冲波形； ③无开关延时、瞬时传输功率高； ④抗电强度高，安全可靠； ⑤全封闭，机械和耐环境性能好； ⑥体积小巧，结构紧凑，外形美观，针脚穿孔式安装，使用方便。 二．使用条件： ①环境温度：-40℃~+85℃ ②相对湿度：温度为40℃时不大于90% ③大气压力：860~1060mbar（约为650~800mmHg） 三．绝缘耐热等级：F级（155℃） 四．安全特性： ①绝缘电阻：常态时大于1000MΩ ②阻燃性：符合UL94-V0级 五．各参数意义及外形图、安装尺寸、线圈图和主要技术参数（典型值） ① 各参数的意义： u—变比=Ⅰ:Ⅱ:Ⅲ。 VP—各绕组之间施加的抗电强度试验电压之有效值，持续时间60s。 ∫udt—额定伏微秒积≈V1·tn（在一定频率范围内其值基本不变）。 V1—输入脉冲幅度...

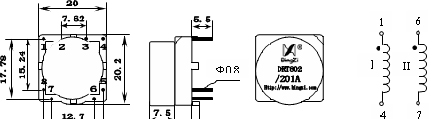

供应DRT802/201AIGBT驱动变压器
