供应MTC26A1600V普通晶闸管模块
| 价 格： | 155.00 | |
| 型号/规格： | 223F3 | |
| 品牌/商标： | 湖北台基 |
| 型号 | IT(AV)@Tc |
VDRM VRRM |
VTM@ITM |
IDRM IRRM |
IGT | VGT | IH | dv/dt | di/dt | ITSM | VTO | rT | Rjc | Tjm | Viso | 外型 | 备注 | ||
| A | °C | V | V | A | mA | mA | V | mA | V/μs | A/μs | A×103 | V | mΩ | °C/W | °C | V(A.C) | |||
| MTx26 | 26 | 85 | 600-1800 | 1.69 | 80 | 8 | 100 | 2.5 | 150 | 800 | 50 | 0.55 | 0.85 | 9.68 | 0.950 | 125 | 2500 | outline | |
| MTx40 | 40 | 85 | 600-1800 | 1.60 | 120 | 8 | 100 | 2.5 | 150 | 800 | 50 | 1.00 | 0.85 | 5.57 | 0.650 | 125 | 2500 | outline | |
| MTx55 | 55 | 85 | 600-1800 | 1.50 | 170 | 8 | 100 | 2.5 | 150 | 800 | 50 | 1.25 | 0.85 | 3.47 | 0.530 | 125 | 2500 | outline | |
| MTx55 | 55 | 70 | 1900-3000 | 1.96 | 170 | 10 | 150 | 3.0 | 150 | 800 | 50 | 1.15 | 0.90 | 5.85 | 0.640 | 125 | 3600 | outline | |
| MTx70 | 70 | 85 | 600-1800 | 1.48 | 210 | 10 | 100 | 2.5 | 150 | 800 | 50 | 1.60 | 0.80 | 2.64 | 0.410 | 125 | 2500 | outline | |
| MTx70 | 70 | 70 | 1900-3000 | 1.93 | 210 | 12 | 150 | 3.0 | 150 | 800 | 50 | 1.60 | 0.90 | 4.64 | 0.450 | 125 | 3600 | outline | |
| MTx90 | 90 | 85 | 600-1800 | 1.70 | 270 | 10 | 100 | 2.5 | 150 | 800 | 100 | 2.00 | 0.80 | 3.01 | 0.280 | 125 | 2500 | outline | |
| MTx90 | 90 | 70 | 1900-3000 | 1.92 | 270 | 15 | 150 | 3.0 | 150 | 800 | 100 | 2.00 | 0.90 | 3.26 | 0.280 | 125 | 3600 | outline | |
| MTx110 | 110 | 85 | 600-1800 | 1.69 | 330 | 12 | 100 | 2.5 | 150 | 800 | 100 | 2.4 | 0.80 | 2.29 | 0.250 | 125 | 2500 | outline | |
| MTx110 | 110 | 70 | 1900-3000 | 1.90 | 330 | 20 | 150 | 3.0 | 150 | 800 | 100 | 2.4 | 0.90 | 2.61 | 0.250 | 125 | 3600 | outline | |
| MTx135 | 135 | 85 | 600-1800 | 1.75 | 410 | 10 | 100 | 2.5 | 150 | 800 | 100 | 3.8 | 0.80 | 2.85 | 0.200 | 125 | 2500 | outline | |
| MTx135 | 135 | 70 | 1900-3000 | 1.96 | 410 | 22 | 150 | 3.0 | 150 | 800 | 100 | 3.8 | 0.90 | 2.26 | 0.200 | 125 | 3600 | outline | |
| MTx160 | 160 | 85 | 600-1800 | 1.70 | 480 | 20 | 150 | 2.5 | 150 | 800 | 100 | 5.4 | 0.80 | 1.69 | 0.170 | 125 | 2500 | outline | |
| MTx160 | 160 | 70 | 1900-3000 | 1.90 | 480 | 25 | 150 | 3.0 | 150 | 800 | 100 | 5.40 | 0.90 | 1.79 | 0.170 | 125 | 3600 | outline | |
| MTx182 | 182 | 85 | 600-1800 | 1.62 | 550 | 25 | 150 | 2.5 | 150 | 800 | 100 | 5.80 | 0.80 | 1.26 | 0.160 | 125 | 2500 | outline | |
| MTx182 | 182 | 70 | 1900-3000 | 1.80 | 550 | 30 | 150 | 3.0 | 150 | 800 | 100 | 5.80 | 0.90 | 1.40 | 0.160 | 125 | 3600 | outline | |
| MTx200 | 200 | 85 | 600-1800 | 1.65 | 600 | 30 | 180 | 2.5 | 150 | 800 | 100 | 7.20 | 0.80 | 1.27 | 0.140 | 125 | 2500 | outline | |
| MTx200 | 200 | 70 | 1900-3000 | 1.90 | 600 | 35 | 180 | 3.0 | 150 | 800 | 100 | 7.20 | 0.90 | 1.43 | 0.140 | 125 | 3600 | outline | |
| MTx250 | 250 | 85 | 600-1800 | 1.57 | 750 | 30 | 180 | 2.5 | 150 | 800 | 100 | 8.50 | 0.80 | 0.85 | 0.120 | 125 | 2500 | outline | |
| MTx250 | 250 | 70 | 1900-3000 | 1.73 | 750 | 40 | 180 | 3.0 | 150 | 800 | 100 | 8.5 | 0.90 | 0.93 | 0.120 | 125 | 3600 | outline | |
| MTx300 | 300 | 85 | 600-1800 | 1.58 | 900 | 40 | 180 | 2.5 | 150 | 800 | 100 | 9.30 | 0.80 | 0.72 | 0.100 | 125 | 2500 | outline | |
| MTx300 | 300 | 70 | 1900-3000 | 1.68 | 900 | 50 | 180 | 3.0 | 150 | 800 | 100 | 9.3 | 0.85 | 0.75 | 0.091 | 125 | 3600 | outline | |
| MTx350 | 350 | 85 | 600-1800 | 1.45 | 1050 | 40 | 180 | 2.5 | 150 | 800 | 100 | 11.0 | 0.95 | 0.36 | 0.090 | 125 | 2500 | outline | |
| MTx400 | 400 | 85 | 600-1800 | 1.52 | 1200 | 40 | 200 | 3.0 | 200 | 800 | 100 | 12.0 | 0.80 | 0.49 | 0.080 | 125 | 2500 | outline | |
| MTx500 | 500 | 85 | 600-1800 | 1.44 | 1500 | 40 | 200 | 3.0 | 200 | 800 | 100 | 16.0 | 0.80 | 0.34 | 0.065 | 125 | 2500 | outline | |
| *MTx400 | 400 | 55 | 600-1800 | 1.90 | 1200 | 40 | 200 | 3.0 | 200 | 800 | 100 | 8.50 | 0.80 | 0.80 | 0.110 | 125 | 2500 | outline | |
| *MTx500 | 500 | 55 | 600-1800 | 1.90 | 1500 | 40 | 200 | 3.0 | 200 | 800 | 100 | 11.0 | 0.80 | 0.64 | 0.087 | 125 | 2500 | outline | |
| *MTx600 | 600 | 55 | 600-1800 | 1.90 | 1800 | 40 | 200 | 3.0 | 200 | 800 | 100 | 13.0 | 0.80 | 0.53 | 0.073 | 125 | 2500 | outline | |
| *MTx800 | 800 | 55 | 600-1800 | 1.95 | 2400 | 40 | 200 | 3.0 | 200 | 800 | 100 | 16.0 | 0.80 | 0.42 | 0.054 | 125 | 2500 | outline | |
| MTx800 | 800 | 85 | 600-1800 | 1.86 | 2400 | 40 | 200 | 3.0 | 200 | 800 | 100 | 16.0 | 0.80 | 0.42 | 0.054 | 125 | 2500 | outline | |
| *MTx1000 | 1000 | 55 | 600-1800 | 1.95 | 3000 | 50 | 200 | 3.0 | 200 | 800 | 100 | 20.0 | 0.80 | 0.33 | 0.052 | 125 | 2500 | outline | |
| MTx1000 | 1000 | 85 | 600-1800 | 1.96 | 3000 | 60 | 200 | 3.0 | 200 | 800 | 100 | 20.0 | 0.80 | 0.34 | 0.053 | 125 | 2500 | outline | |
| MTx1200 | 1200 | 85 | 600-1800 | 1.98 | 3000 | 70 | 200 | 3.0 | 200 | 800 | 100 | 24.0 | 0.80 | 0.29 | 0.051 | 125 | 2500 | outline | |
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 郑先生 /李小姐/李先生
- 电话：021-61032488/53082223/0577-61715911
- 传真：021-61032340/0577-61715911
- 手机：13045678202/13818511830
- QQ ：

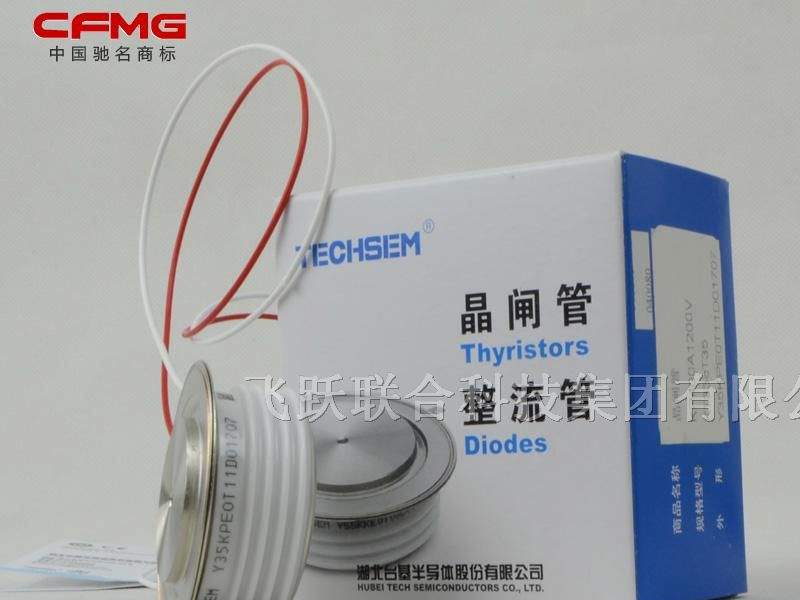

供应KA600A800V高频晶闸管
信息内容：特 点 典型应用 说明 1、全扩散工艺2、分布式扩展放大门极结构3、开关损耗低4、优良的动态特性5、优良的高频性能，适用频率2.5KHz-10kHz6、平板型陶瓷管壳封装7、双面冷却 1、逆变器2、电焊机3、斩波器4、感应器5、各种类型的强迫换流器 1、IGTVGTIH为25°C测试值，除非另作说明，参数表中其它参数皆为在Tjm下的测试值。2、I2t=I2TSM×tw/2;tw=正弦半波电流底宽。在50Hz下，I2t=0.005I2TSM(A2s)3、当使用在电流为60HZ情况下： ITSM(8.3ms)=ITSM(10ms)×1.066,Tj=Tjm I2t(8.3ms)=I2t(10ms)×0.943,Tj=Tjm4、VTO:门槛电压，rT斜率电阻5、门极引线:白色或无色；阴极引线（需要时）:红色 型号 VDRMVRRM IT(AV) ITf/f tq ITSM dv/dt di/dt IDRM IRRM IGT VGT IH VTM/ITM VTO rT Rth(j-hs) Tjm 安装力 外型 备注 Ths55°C 100°C 10ms 25°C 115°C V A A/KHz μs KA V/μs A/μs mA mA V mA V/A V mΩ °C/W °C KN T38KAB 600-900 ...

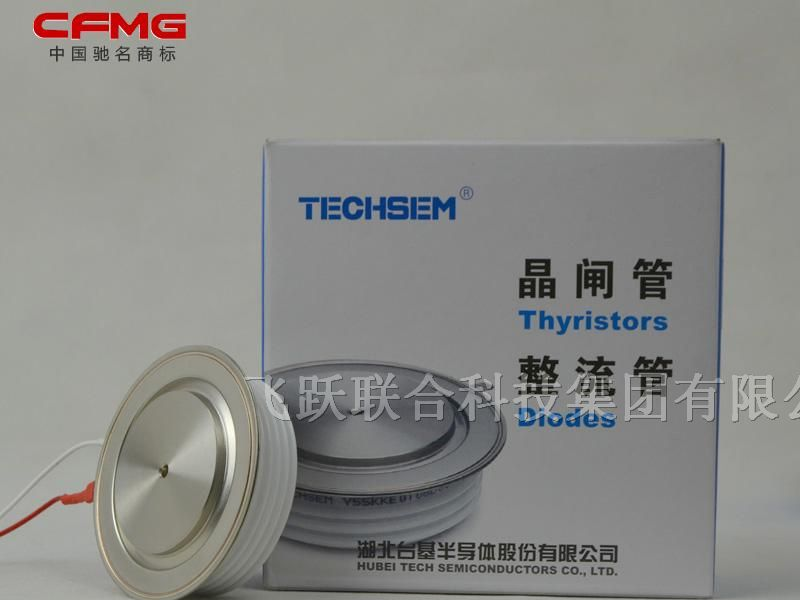

供应KA1000A1200V高频晶闸管
