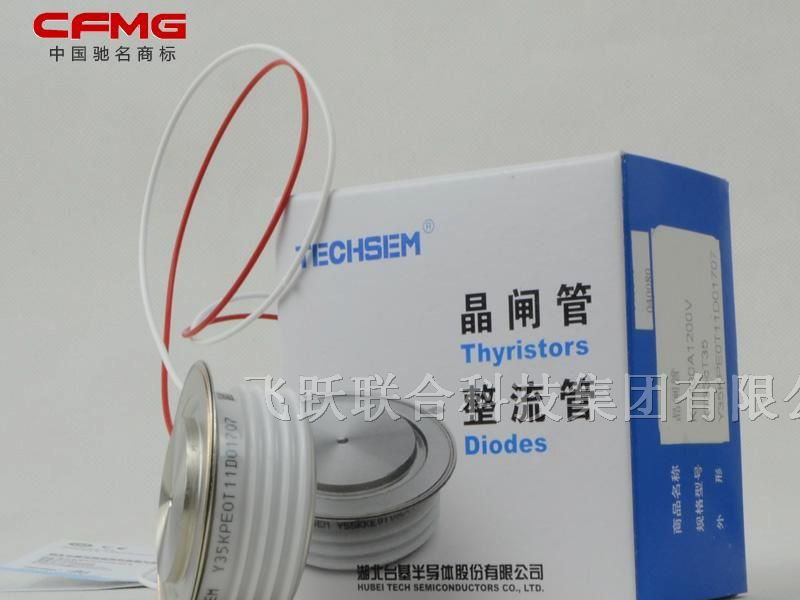

供应KA200A900V高频晶闸管
| 价 格： | 280.00 | |
| 型号/规格： | Y30KAC | |
| 品牌/商标： | 湖北台基 |
| 特 点 | 典型应用 | 说明 |
| 1、全扩散工艺 2、分布式扩展放大门极结构 3、开关损耗低 4、优良的动态特性 5、优良的高频性能，适用频率2.5KHz-10kHz 6、平板型陶瓷管壳封装 7、双面冷却 |
1、逆变器 2、电焊机 3、斩波器 4、感应器 5、各种类型的强迫换流器 |
1、IGTVGTIH为25°C测试值，除非另作说明，参数表中其它参数皆为在Tjm下的测试值。 |
| 型号 |
VDRM VRRM |
IT(AV) | ITf/f | tq | ITSM | dv/dt | di/dt |
IDRM IRRM |
IGT | VGT | IH | VTM/ITM | VTO | rT | Rth(j-hs) | Tjm | 安装力 | 外型 | 备注 |
| Ths55°C | 100°C | 10ms | 25°C | 115°C | |||||||||||||||
| V | A | A/KHz | μs | KA | V/μs | A/μs | mA | mA | V | mA | V/A | V | mΩ | °C/W | °C | KN | |||
| T38KAB | 600-900 | 600 | 500/12 | 5-7 | 8 | 200 | 1500 | 40 | 30-250 | 0.8-3.0 | 20-400 | 3.2/1200 | 1.80 | 0.48 | 0.035 | 115 | 10-20 | outline | |
| Y38KAB | 600-1000 | 600 | 500/10 | 5-7 | 8 | 200 | 1500 | 40 | 30-250 | 0.8-3.0 | 20-400 | 3.2/1200 | 1.80 | 0.48 | 0.035 | 115 | 10-20 | outline | |
| Y30KAC | 800-1200 | 200 | 200/10 | 6-9 | 5.4 | 200 | 1500 | 30 | 30-200 | 0.8-2.5 | 20-250 | 3.2/600 | 1.45 | 0.85 | 0.055 | 115 | 5.3-10 | outline | |
| Y38KAC | 800-1200 | 600 | 400/10 | 6-9 | 8.9 | 200 | 1500 | 40 | 30-250 | 0.8-3.0 | 20-400 | 3.2/1200 | 1.68 | 0.67 | 0.035 | 115 | 10-20 | outline | |
| Y45KAC | 800-1200 | 800 | 500/10 | 6-10 | 11 | 200 | 1500 | 60 | 30-250 | 0.8-3.0 | 20-400 | 3.2/2400 | 1.41 | 0.45 | 0.030 | 115 | 18-25 | outline | |
| Y50KAC | 800-1200 | 1000 | 600/10 | 6-10 | 15 | 200 | 1500 | 80 | 30-300 | 0.8-3.0 | 20-400 | 3.2/3000 | 1.32 | 0.32 | 0.024 | 115 | 19-26 | outline | |
| *Y55KAC | 800-1200 | 1200 | 800/8 | 8-15 | 17 | 200 | 1500 | 100 | 30-300 | 0.8-3.0 | 20-400 | 3.2/3000 | 1.27 | 0.23 | 0.022 | 115 | 21-30 | outline | |
| Y30KAD | 800-1400 | 200 | 200/6 | 8-12 | 5.8 | 200 | 1500 | 30 | 30-200 | 0.8-2.5 | 20-250 | 3.2/600 | 1.67 | 1.32 | 0.055 | 115 | 5.3-10 | outline | |
| Y38KAD | 800-1400 | 500 | 500/6 | 8-12 | 9.3 | 200 | 1500 | 40 | 30-250 | 0.8-3.0 | 20-400 | 3.2/900 | 1.50 | 0.88 | 0.035 | 115 | 10-20 | outline | |
| Y45KAD | 800-1400 | 600 | 600/6 | 10-14 | 12 | 200 | 1500 | 60 | 30-250 | 0.8-3.0 | 20-400 | 3.2/1800 | 1.61 | 0.45 | 0.030 | 115 | 18-25 | outline | |
| Y50KAD | 800-1400 | 800 | 800/6 | 10-14 | 16.3 | 200 | 1500 | 80 | 30-250 | 0.8-3.0 | 20-400 | 3.2/2400 | 1.65 | 0.36 | 0.024 | 115 | 19-26 | outline | |
| *Y55KAD | 800-1400 | 1000 | 1000/6 | 10-15 | 18 | 200 | 1500 | 100 | 30-300 | 0.8-3.0 | 20-400 | 3.2/3000 | 1.63 | 0.25 | 0.022 | 115 | 21-30 | outline | |
| Y40KKD | 1200-1600 | 500 | 500/4 | 12-18 | 6.3 | 200 | 200 | 50 | 30-250 | 0.8-3.0 | 20-400 | 3.2/1500 | 1.70 | 0.48 | 0.032 | 115 | 15-20 | outline | |
| Y45KKD | 1200-1600 | 600 | 600/4 | 12-18 | 11 | 200 | 1500 | 50 | 30-250 | 0.8-3.0 | 20-400 | 3.2/1800 | 1.70 | 0.48 | 0.032 | 115 | 15-20 | outline | |
