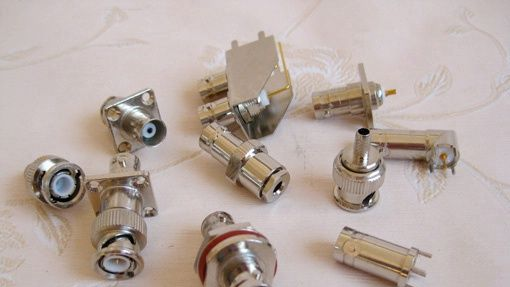

BNC射频同轴连接器，BNC音频视频插座插头
| 价 格： | 0.13 |
品牌:国产 型号:DOSIN-BNC 应用范围:PCB 种类:射频同轴(RF) 接口类型:BNC 支持卡数:单卡 形状:圆形 制作工艺:冷压 特性:防潮 接触件材质:锌合金 绝缘体材质:POM 芯数:1 针数:1
| 主要技术特性 TECHNICAL CHARACTERISTICS | |||||||
| 温度范围 Temp.range -65～+165°C (PE Cable -40～+85°C) | |||||||
| 振 动 Vibration MIL-STD-202, Method 213 | |||||||
| 特性阻抗 Impedance 50Ω, 75Ω | |||||||
| 频率范围 Frequency Range DC～4GHz | |||||||
| 工作电压 Working Voltage 500V max (有效值) | |||||||
| 耐 压 Withstand Voltage 1500V rms (海平面最小值) | |||||||
| 接触电阻 Contact resistance | |||||||
| 内导体之间 Center Contact ≤ 1.5 mΩ | |||||||
| 外导体之间 Outer Contact ≤ 1 mΩ | |||||||
| 绝缘电阻 Insulation resistance ≥ 5000 MΩ | |||||||
| 电压驻波比 VSWR 直式 Straight ≤ 1.22 | |||||||
| 弯式 Right angle ≤ 1.30 | |||||||
| 耐用性 Durability(mating) ≥500次（cycles） | |||||||
| 材料与涂覆 MATERIAL & PLATING | |||||||
| 壳体 shell 黄铜 brass 镀亮镍 nickel plated | |||||||
| 插针 contact pin 黄铜 brass 镀硬金或银 gold or silver plated | |||||||
| 插孔 socket 铍青铜 beryllium 镀硬金或银 gold or silver plated | |||||||
| 弹性接触件elastic contact 铍青铜 beryllium 镀硬金或银 gold or silver plated | |||||||
| 绝缘体 insulator 聚四氟乙烯 PTFE | |||||||
| 压接套 crimping suite 铜合金 copper alloy 镀镍或镀金 nickel plated | |||||||
| o型密封件o-ring sealing 硅橡胶 6146 silastic | |||||||
| 适用技术标准 APPLICABLE STANDARD | |||||||
| MIL-C-39012; | |||||||
| CECC 22120; | |||||||
| IEC 60169-8. | |||||||
