25位并行格雷码输出值编码器、多圈并行编码器
| 价 格： | 1.20 |
品牌:多圈并行格雷码输出值编码器/楚嘉科技 型号:SAG-PPC0G-1213 –C100-CRW 种类:光学 材料:金属 材料物理性质:绝缘体 材料晶体结构:多晶 制作工艺:集成 输出信号:数字型 防护等级:IP65 线性度:0.1（%F.S.） 迟滞:0.1（%F.S.） 重复性:0.01（%F.S.） 灵敏度:0.1 漂移:0.1 分辨率:65536
上海楚嘉科技专供
欢迎来电咨询
联系人：周小姐
15800869499
联系电话：021-33516750/33516910
QQ:522409011
丹麦SCANCON原装进口25位多圈并行输出
型号 SAG-PPC0G-1213 –C100-CRW
*方便的加强型工业自动化产品
*快速并行数字输出，推挽式(带短路保护)
*单圈分辨率65536 (16位),多圈转动16384圈
*宽工作电压，极低的耗电流。
*输出码为格雷码(二进制码可选)
输出接口
传输:通过两跟晶体管在推挽电路中进行数据传输
距离:传输距离长达50m抗干扰能力强
类型:方便连接带数字I/O的一般PLC
代码:二进制码传输,带锁存功能
产品图如下：
电气参数
时钟输入 | 通过光电耦合器 |
数据输出 | 采用RS422的线路驱动器 |
工作频率 | 4.5k-50KHz |
工作电压 | 10-30V DC极性保护 |
刷新周期 | ＜10us |
消耗电流 | ≤400Ma(10V DC)≤180Ma(24V DC) |
连接方式 | 连接器或电缆出线 |
工作温度 | -40℃-85℃ |
防护等级 | 外壳、电气 IP66;轴侧:IP64 |
机械参数
外壳 | 铝,不锈钢可选 | ||
负载 | 轴向：≤ 40 径向：≤ 110 N | ||
起动转矩 | ≤3Ncm（不带轴承密封圈） | ||
允许转速 | ≤ 6000 RPM | ||
冲击 | ≤100g | ||
振动 | ≤10g | ||
安装法兰 | 夹紧(R) | 同步(S) | 轴套(H) |
主轴轴径 | 10mm | 6mm/10mm | 15mm |
主轴轴长 | 20mm | 10mm/20mm | 15mm--30mm |
接线定义:
20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 210 | 211 | 212 | 213 |
白 | 棕 | 绿 | 黄 | 灰 | 粉 | 蓝 | 红 | 黑 | 紫 | 灰粉 | 蓝红 | 白绿 | 棕绿 |
214 | 215 | 216 | 217 | 218 | 219 | 220 | 221 | 222 | 223 | 224 | 锁存 | GND | 10-30V |
白黄 | 黄棕 | 白灰 | 灰棕 | 白粉 | 粉棕 | 白蓝 | 棕蓝 | 白红 | 棕红 | 白黑 | 灰绿 | 粉绿 | 黄粉 |
有意向者请联系上海楚嘉科技
联系方式：021-33516750/33516910
15800869499 周方云
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王业金
- 电话：021-33516750
- 传真：021-33516750
- 手机：
- QQ ：
供应闸门开度仪可连接SSI 型编码器

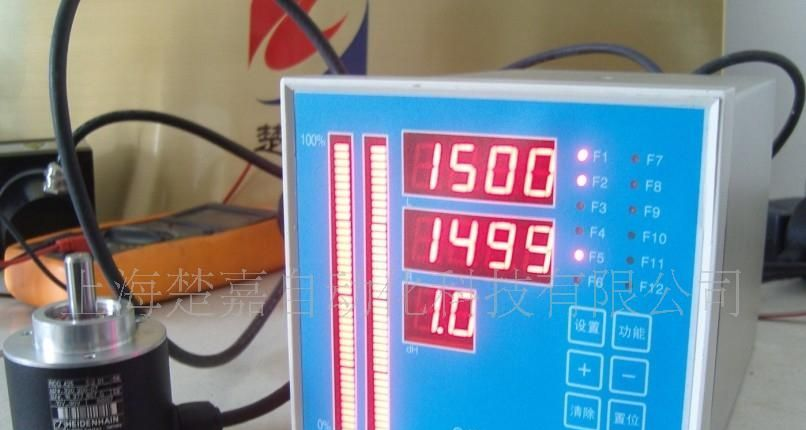

信息内容：品牌:楚嘉科技 产品型号:CJM-I 测量范围:可设置量程(至 9999) 测量精度:显示分度 1，或 0.1、0.01 外形尺寸:144mm×144mm 面板安装 长度 max280mm（mm） 显示方式:四位 LED 数码显示，（五位、六位显示可选） 工作环境:-10-50℃CJM-I 闸门开度仪☆连接SSI型编码器，长度、高度测量。☆并行数字量、4—20mA模拟量、开关位多种输出。☆数码显示、光柱显示，直观方便。☆面板各种功能智能化设定，通用性强。☆SSI信号解码、容错，可靠安全。☆内部全数字量计算，测量精确，精度高，量程大。☆信号处理，无掉电记忆、零点漂移问题。☆直线平板门、弧形门等各类闸门通用。☆双金属结构仪表外壳，抗干扰，经久耐用。☆钢铁冶金、水利水电、起重港口大量使用，广受用户好评产品如下图所示：dzsc/18/2506/18250626.jpgdzsc/18/2506/18250626.jpgdzsc/18/2506/18250626.jpg 功能设置：*零点设置： 可任意位置设零，或当前位置值。*校验设置： 可预置校验位置，由外部开关信号触发将当前位置设为校验位置。*圈长设置： 可设置每转代表长度。*量程设置： 可设置量程(至9999)。*显示设置： 显示分度1，或0.1、0.01。*设定自锁： 设定可密码锁定(解锁)，避免误操作。...
德国单圈值大孔径编码器ECN113 (SSI、

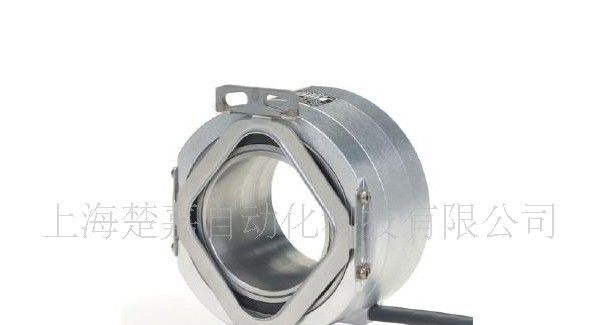

信息内容：类型:型编码器 品牌:海德汉 型号:ECN113 适用范围:-40°-100° 读出方式:接触式 工作原理:式德国HEIDENHAIN单圈值大孔径编码器ECN113(SSI、EnDaT) 单圈值每转分辨率8192,大孔径全空轴套式, 附加增量正余弦信号每圈2048线 A/B相dzsc/18/2516/18251629.jpg 技术参数工作电压:5V±5%振荡:20g(55-2000Hz)耗 电 流:≤180mA冲击:100g(6ms)输出值码:格雷码(SSI);纯二进制(EnDat)工作温度:100℃每圈分辨率:8192 (13位)工作温度:-40℃(固定电缆)附加增量信号:1Vpp，2048线/圈，A、B双相外径:Ф87mm截止频率:≥200KHz转轴:Ф50mm, Ф25mm(中空轴套型)系统准确度:20″ Ф20mm, Ф38mm(可选订货)传输距离:100米(SSI)； 150米(EnDat)防护等级:IP64电气转速/精度:nmax/±50LSB；660RPM/±1LSB启动转矩20℃:<0.15Nm(D<30), <0.2Nm(D>30)机械转速:6000转/分(D<30), 4000转/分(D<30)允许轴向间隙:±1.5mm 线缆定义: SSI棕绿白绿紫黄灰粉红10-30v0vClock +Clock -Date+Date-附加A/B两相增量信号( 1Vpp,90°相位差)绿黑黄黑蓝黑红黑A+A-B+B-线缆屏蔽线已与编码器外壳短接。 SSI：时钟同步串行信号，时钟频率1MHz。En...
