供应外置开关管管升压LED驱动芯片AT310
| 价 格： | 0.85 | |
| 型号/规格： | AT310 | |
| 品牌/商标： | ANALOGTEK（芯景科技） |
日前，芯景科技有限公司（AnalogTek）量产推出了PFM升压/降压LED驱动芯片AT310/300，AT310/300是作为手电筒应用,太阳能应用或者LCD背光应用的单个或多个LED的驱动器，其工作输入电压范围在0.8V至13V之间。
AT310具有待机（关闭）控制端，AT300没有使能控制端口。AT310在待机状态下，待机电流低于1uA。本芯片与外接开关三极管构成的驱动电路可以产生持续的功率输出，并能在一个很大的工作电压范围内驱动单个或多个LED。驱动电路在满负载的情况下启动，并且在输入电压降至0.8V时仍能正常工作。电路的配置可以根据电池寿命及二极管发光亮度进行调整。
AT310/300芯片特征如下:
|
l 效率94％； l 最小工作输入电压0.8V； l 工作输入电压13V； l 待机电流低于1uA； l 可预制输出电流； l 可以驱动串联或并联LED； l 低饱和导通电压开关三极管。 l SOT23-5封装。 |
|
引脚定义:
|
引脚号 |
引脚名 |
描 述 |
|
1 |
VCC |
电源电压，通常是单节Alkaline，NiMH或NiCd电池 |
|
2 |
Gnd |
接地 |
|
3 |
STDN |
芯片待机控制端 |
|
4 |
ISENSE |
电感电流感应输入端，所接内部比较器阈值电压为19mV，并与外部感应电阻相连 |
|
5 |
VDRIVE |
输出驱动电压，与外接三极管基极相连 |
典型应用电路:
应用范围：
1） 手电筒LED驱动
2） LCD背光源应用
3） 降压工作模式使用。
大功率LED驱动典型应用电路：
- 所属城市：湖北 武汉
- [联系时请说明来自维库仪器仪表网]
- 联系人： 徐维锋
- 电话：027-87611245-8666
- 传真：027-87778006
- 手机：13307119036
- QQ ：

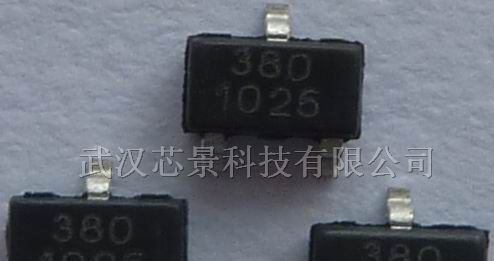

供应高集成度简单升压LED驱动芯片AT380
